佳能EOS650D单反相机进水后的拆机维修
来源:本站整理  作者:佚名  2013-12-10 10:06:39



    一台佳能(Canon) EOS650D数码单反,见图1所示,下雨天拍摄时不慎右侧滴进雨水,造成相机损坏。第二天客户送修,同时有三个故障现象,一是每次更换相机电池后,都需要重新设置系统的日期和时间;二是电池在相机内消耗过快 (原装电池充满电后,在机内放几个小时就显示没电了);三是相机能开/关机,但无法进行对焦和拍摄,提示镜头与机身的通讯出现了问题,需要维修。

    修复过程:普通水有一定的导电性和腐蚀性,如果是海水则导电性和腐蚀性更强。由于流进的水容易在电路板上形成局部意外导通,从而损坏电路造成故障,损坏程度较轻时会烧断电源保险,严重时会烧坏电源调整模块、烧坏主板等(注意:如果相机整机泡在水中,会有更多的水驻留在机内,水在机内会四处流动蔓延,被水浸过的零件会被腐蚀损坏,表现为螺钉生锈,线路板锈蚀,元件引脚被腐蚀断等),维修时,只有拆解相机;找出被损坏的部件或电子元件,再根据被损坏的程度,进行相应的组件更换或者局部元器件的更换。


    下面来介绍笔者拆修Canon EOS650D数码单反相机的详细步骤:

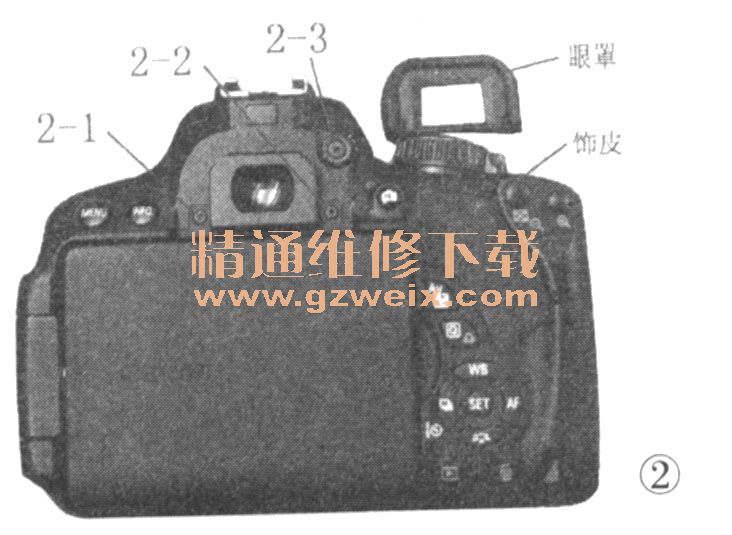

    1.如图2所示,拿开相机目镜取景器上的橡皮眼罩,拧下固定螺钉2-1、2-2、2-3,揭下右上角的装饰皮料。

   2.如图3所示,拧下相机前盖的固定螺钉3-1、3-2定螺钉5-1、5-2。

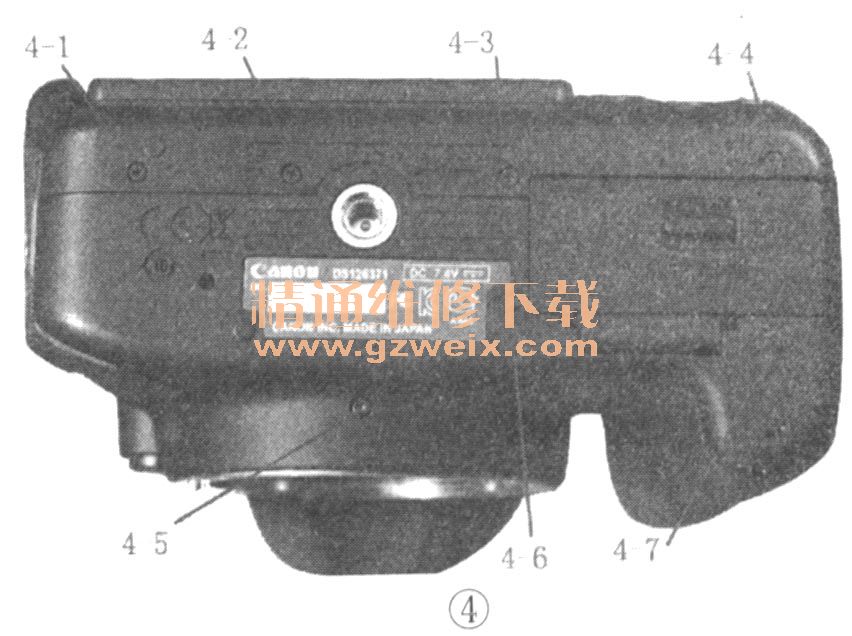

  3.如图4所示,拧下相机底部的7颗固定螺钉4-1、4-2、4-3、4-4、4-5、4-6、4-7。

  4.如图5所示,拧下相机顶部左右两端的两颗固

  5,如图6所示,拧下相机右侧的2颗固定螺钉6-1、6-2。

  6.如图7所示,
先揭下图中左侧所示状态的装饰皮料,至图7右侧所示状态,露出4颗固定螺钉,取下这4颗固定螺钉7-1、7-2、7-3、7-4。

[1] [2] [3]  下一页
