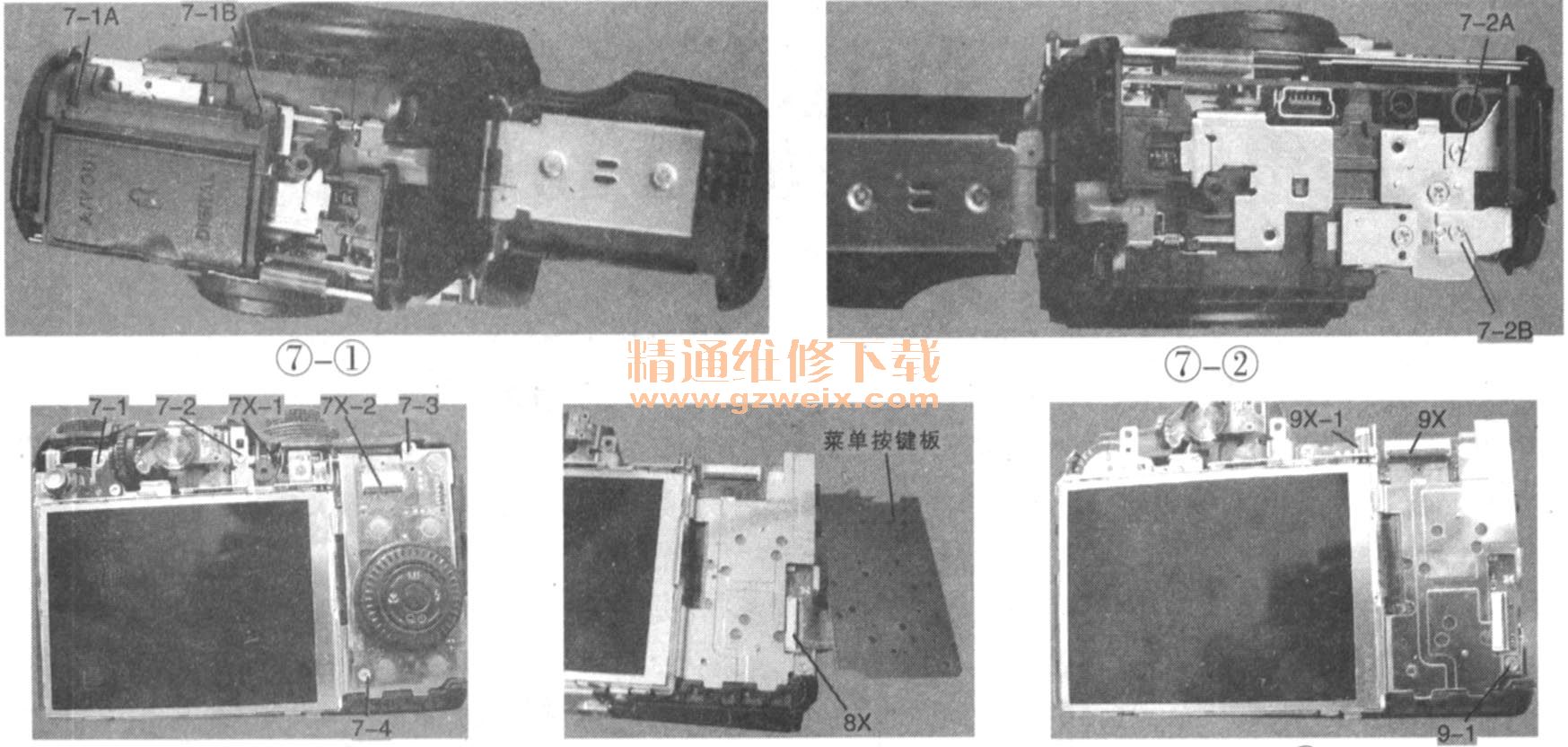

7．如图7-1，拧下固定钉7-1A、7-1B，拿开相机左侧输出端子外盖板，至如图7-2所示状态。

    8．如图7-2，拧下固定钉7-2A、7-2B。此时，可以将相机顶部的按键板组件取出。

    9．如图8所示，翻开菜单按键板，掀起排线压板8X，取下菜单按键板，至如图9所示状态。
    10．如图9所示，拧下固定钉9-1，将接线9X-1从主板分离出来，接着掀起LCD排线压板9X，将LCD排线从主板分离出来，取下带支架的LCD组件，至如图10所示状态。

    11．如图10所示，拧下固定钉10-1、10-2、10-3、10-4、10-5；挑起接线组件10X-1、10X-2 、10X-3。
12．如图11所示，将图中所示前板接线与主板分开。至此，可以取下主板了，至如图12所示状态。
13．如图12所示，拧下固定钉12-1。
14．拧下如图13所示的固定钉13-1、13-2、13-3，拿开镜头组件固定金属板框，至如图14所示状态。
15．如图15所示，将A处的接线挑起将其分开，拧下固定钉15-1、15-2、15-3、15-4，至此，镜头组件可以分离出来了，至如图16所示状态。

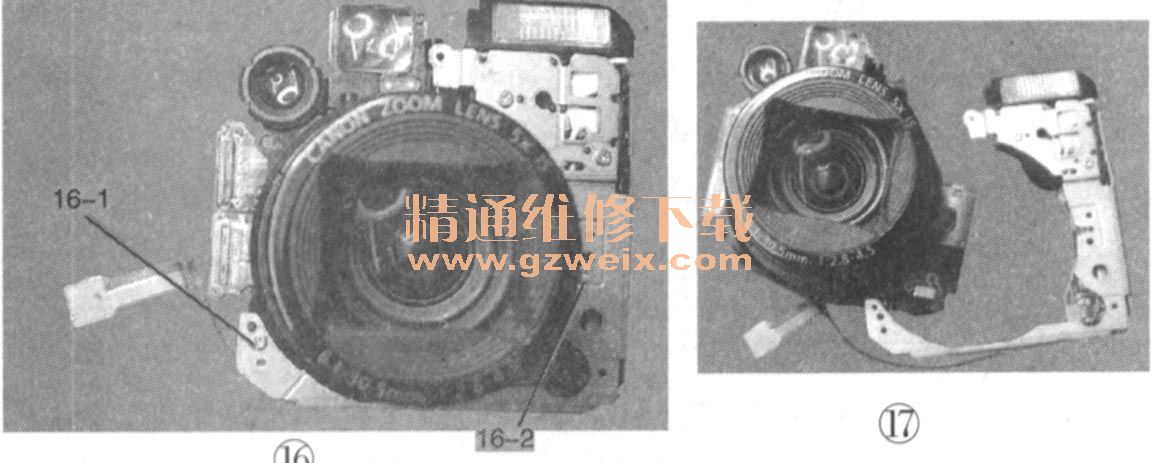

    16．如图16所示，拧下固定钉16-1、16-2、将闪光灯组件拿开，至如图17所示状态。
    至此，该相机的外壳及各大组件的拆卸工作就完成了。
