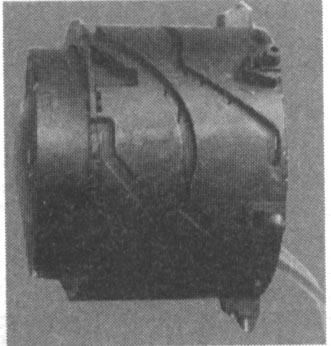

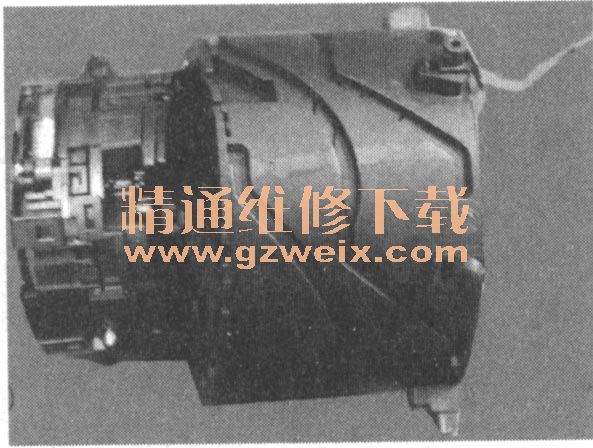

10．如图28所示，轻轻转动这个核心部分的导轨筒内外圈，先将前镜片组取出如图29所示状态。


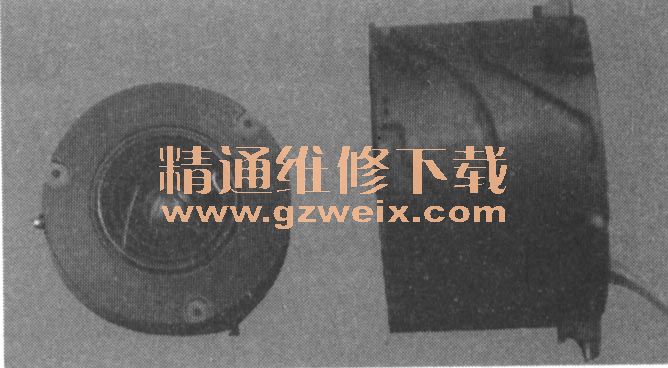

    11．然后继续转动导轨筒的内外圈，至如图30所示，取出光圈与防抖组件。取出的时候注意做好记号，便于回装。

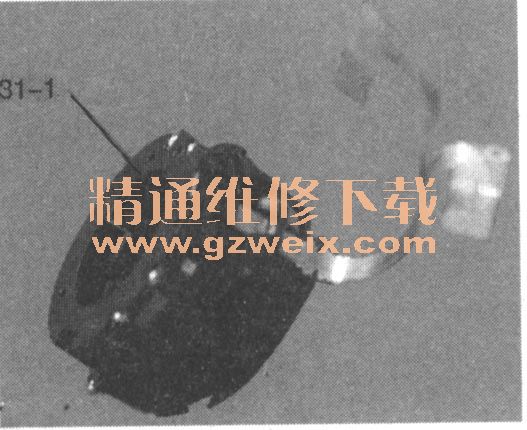

    12．图31所示是镜头的光圈控制与防抖控制组件。挑开图中的金属片扣，拿开金属片31-1，至如图犯所示状态。

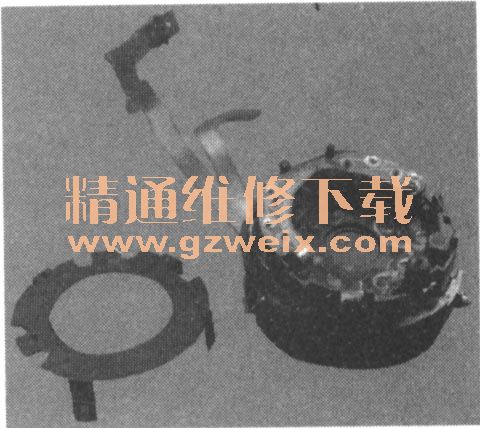

    13．拧下图32中组件底部的固定钉，将光圈控制组件和防抖控制组件分离开，至如图33所示状态。





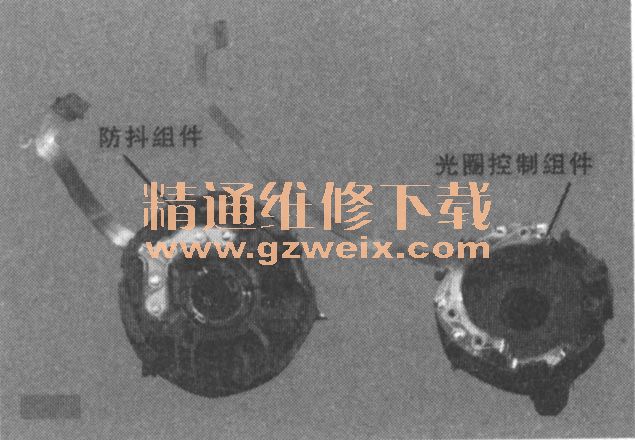

14．图33中，左边部分是防抖组件，坏的较少，一般不需要更换。右边部分，就是镜头的光圈控制组件，这个组件的排线容易损断，需要更换。分解到这个状态，排线的更换就可以进行了。这里，换排线的操作步骤略去。

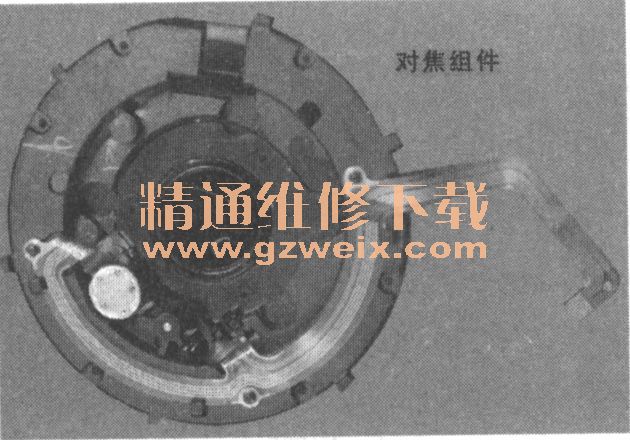

    15．图34所示是镜头的对焦组件，其排线也容易损断，需要一起更换。因为这个部件结构简单，该排线的更换操作步骤也略去。

    排线换好后，仔细检查一下焊点，然后依次回装，相机修复。
    维修体会：佳能G10的机子体积小，结构紧凑，拆却要倍加细心。有些固定打隐藏，有的地方使用金属螺打，有的地方使用塑料螺钉，有的地方的螺打要短些，都要在拆修过程中牢记并作好记号，否则在回装的时候可能产生更大的新问题。
    数码相机镜头排线涉及的主要是步进电机的排线和信息检测光耦，步进电机的4个脚插在塑料块上，焊接的动作要快，避免焊脚的松动或者扯断等损坏。光耦的焊接也要控制好温度，避免烙铁温度过高焊接时间过长损坏光耦。
