基于“电流法”的手机不开机故障检修
来源:本站整理  作者:佚名  2014-05-14 10:02:07

    手机是一种精密的高新技术产品,在硬件上较电视机、AV功放甚至电脑都具有更高的集成度,还需要软件系统以及通讯网络的支持。正是因为手机的这些复杂性,导致广大用户在使用中故障率比其他电子产品高很多,意外地撞击、进水或者操作不当都会使其出现故障,其中不开机就是典型的故障现象。
    作用手机时常见的故障是不能开机、开机死机、开机定屏。检修手机不开机有.多种方法,以电流法最为便捷有效。电流法即是根据手机加电及开机过程中的电流变化情况来判断故障原因、查找故障元件进而修复手机。电流法所涉及的知识包括手机的开机原理、入网过程以及相关电路的工作情况。

    一、手机的开机原理
    1.手机开机的工作条件
    手机要正常开机需具备三个条件:一是电源IC工作正常;二是逻辑电路工作正常(包括晶体振荡电路、CPU、字库FLASH、码片EEPROM );三是软件运行正常。
    2.手机开机入网的流程
    手机的开机方式有高电平触发和低电平触发两种一方式,其中大多数设备采用低电平触发开机。以低电平方式为例,其开机流程如图1所示,具体如下:(1)按下开机键,送出开机指令至开机电路,产生触发信号到电源IC; (2)电源IC得到触发信号开始工作,供电至13MHz时钟、CPU、字库等部件,同时向CPU送出复位信号;(3 )13MH:主时钟电路振荡产生时钟信号,分别送到射频电路和逻辑电路;伙)CPU在具备供电、复位、时钟三要素后启动,读取字库中的引导程序并运行以完成系统的初始化;(5)若供电、复位、初始化正常,CPU发出开机维持信号到电源IC; (6)电源IC稳定输出各个单元电路所需的工作电压,包括手机振铃电路、显示电路等,并启动射频电路工作,成功后进入搜索网络、登记入网阶段。


    入网登记是根据设定以手动或自动方式选择网络、小区,完成与基站的同步,入网过程首先接收通路工作,搜索网络;接着启动发射通路,手机与基站通信,完成同步和入网登记。

   二、电流法检修的基本原理

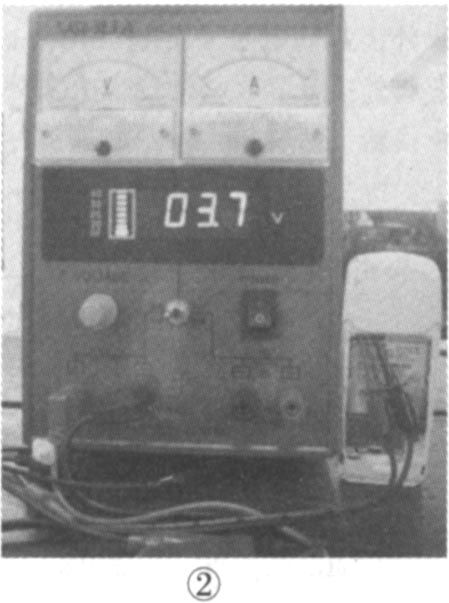

    由上文分析可知开机入网时手机各部件的工作顺序分别从电源、时钟、逻辑、复位到接收、发射等,系统工作到哪一步,所体现的总工作电流是不同的;因此在检修手机时用维修电源代替电池供电,观察电流表在故障机工作过程中的变化细节,大致判断出电源、CPU、字库、暂存、接收通路、发射通路等的工作状态,从而快速地确定故障位置及故障元件。
    1.手机正常工作过程的电流变化情况

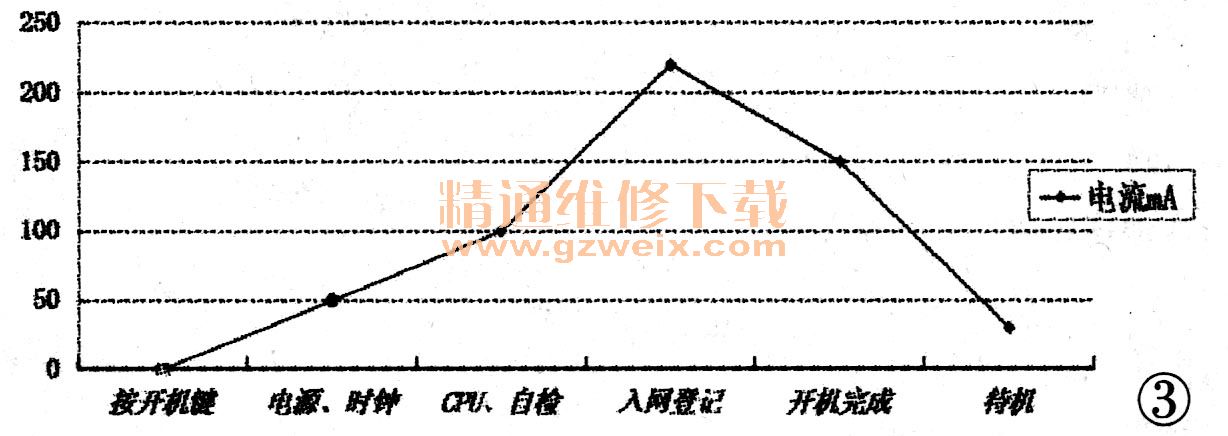

    手机正常开机工作时的电流变化情况大致如下:当开始加电时约有1mA-10mA瞬时电流,然后回落到0mA,此时手机主板电容充电以及电源自检;按下开机键后电流上升到50mA左右并稍作停顿,此时电源、时钟开始工作,背光灯点亮;电流持续上升到100mA左右并稍作停顿,此时CPU自检并运行开机程序;若CPU和软件正常则电流上升到200mA左右,启动射频电路入网登记(某些机型电流达到300mA左右);搜网成功后进入待机状态,电流回到150n A左右,此时屏幕与键盘灯亮;当屏幕与键盘灯熄灭,电流回到30mA左右,电流表指针来回摆动开始稳定待机。若能观察到上述电流变化,则说明手机开机正常。手机开机过程电流表的指示情况如图3所示。

    2.根据故障手机电流变化定位检修点

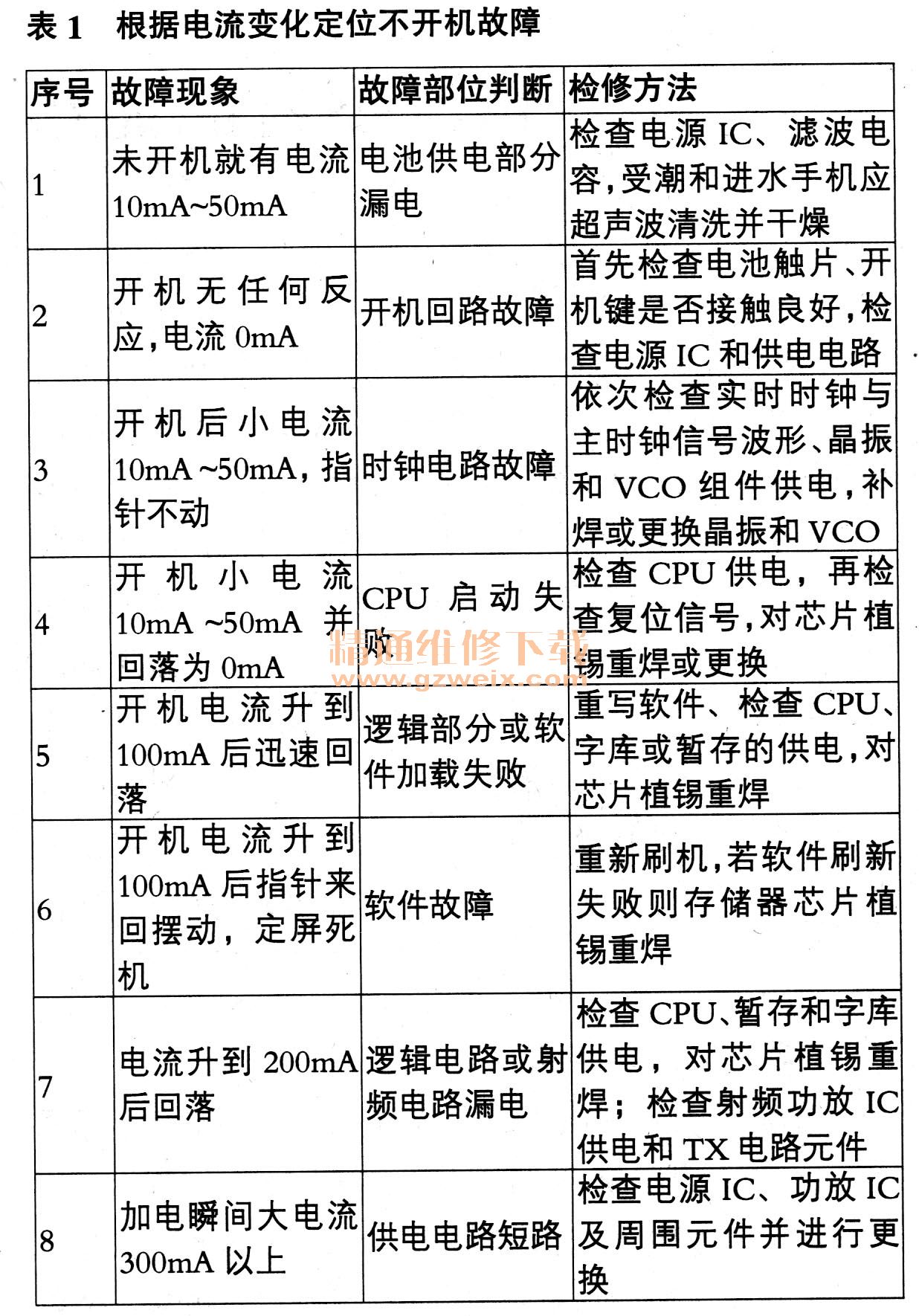

    从以上分析中可以看出,引起不开机的原因多种多样,如开机线断路,电源模块虚焊、损坏,无13MHz时钟,逻辑电路工作不正常,软件故障等。以下根据笔者实践经验归纳出8种常见故障进行分析,基于电流变化异常判断故障部位,并通过进一步测试元件的综合参数(电阻、电压、信号频率波形等)判断故障原因而修复故障。
    值得注意的是,不同机型的不开机电流变化趋势稍有区别,检修时可先记录同型号机型的开机电流变化与故障机对照比较,也可参考厂家维修资料以避免故障误判。

    三、电流法的维修实例
    上述归纳出电流法检修不开机故障的原理和技巧,现结合两例常用机型分析不开机检修过程,并配合电流法和其他方法对故障进行综合诊断。
    1.诺基亚5230手机不开机故障检修

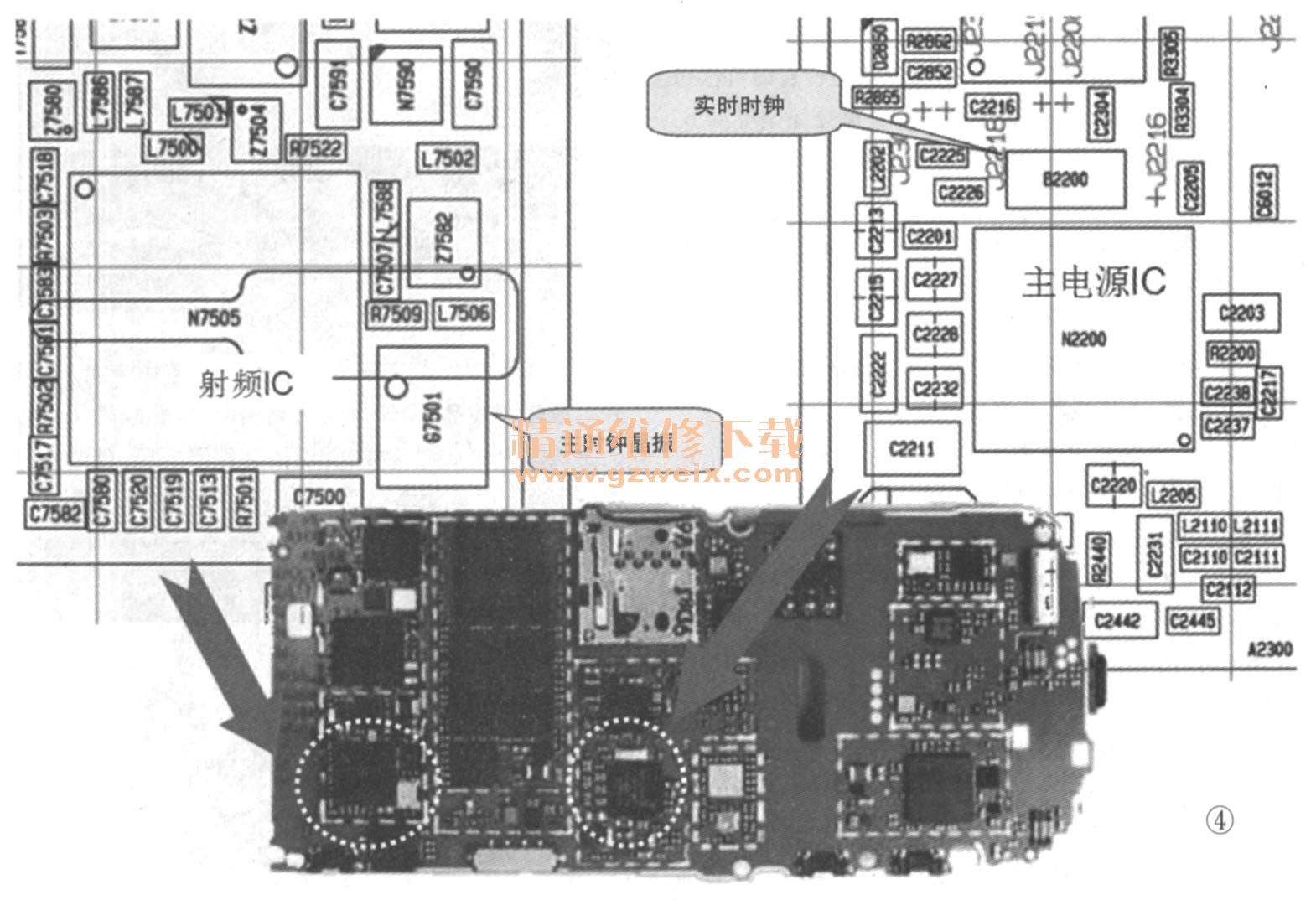

    诺基亚5230手机不开机,维修电源加电自检无漏电现象,按下开机键,电流快速上升到30mA左右,然后回落到10mA,松开电源键归零。由诺基亚手机工作电流变化情况扩初步判断开机回路与电源IC触发电路正常,在启动CPU时出现故障,原因可能是时钟信号不正常导致CPU无法启动,因此检修思路是检查时钟信号波形和时钟信号的供电,以此区分是晶振还是电源IC的故障,如图4所示。本例中用示波器重点测量主时钟晶振G7501输出波形(第③脚)与实时时钟B2200的32.768kHz信号,测试结果G7501无振荡波形;再测晶振供电端电压(测试点在主电源IC N2200左端小电容C2213处),发现供电电压为0V,判断主时钟无供电,对N2200和C2213等元件重焊后开机,故障排除。

    2.三星S3手机不开机故障检修

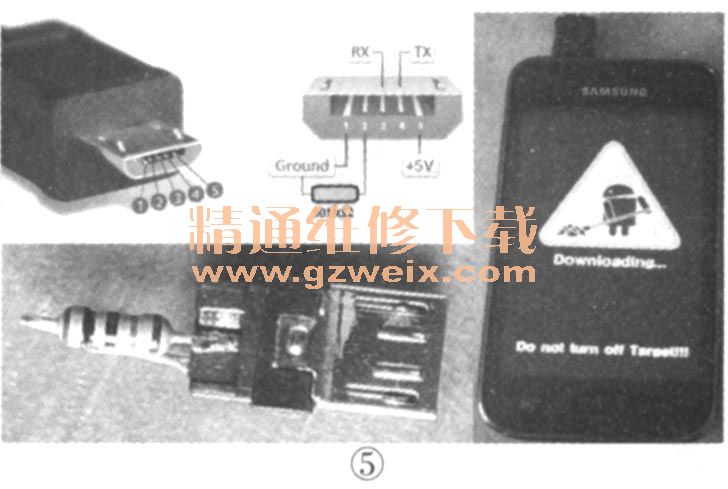

    三星S3手机出现不开机,更换电池依旧,无撞击或进水。用维修电源加电测试,开机前无漏电现象,按下开机键后电流变化为:0mA -30mA -50n A -120n A -150nlA-120niA,指针稍有颤动,屏幕无显示,松开电源键后电流归零。由三星手机开机电流变化规律,判断此故障机开机电源正常,系统复位正常,可能CPU加载软件环节失败导致不开机,检修思路首先考虑免拆机修复软件故障。免拆机修复方式可以通过组合键(开机键+音量键+HOME键)进入download模式(又称刷机模式或挖煤模式),并借助计算机或三星免拆机维修仪联机重写软件;若遇到“锁三键”无法进入刷机模式,还可通过连接mico USB接口内联301kΩ的刷机启动器(俗称挖煤器)进入刷机模式,如图5所示,本机采用“挖煤器”让故障机自动进入刷机模式,重新写入软件后故障排除,开机正常。

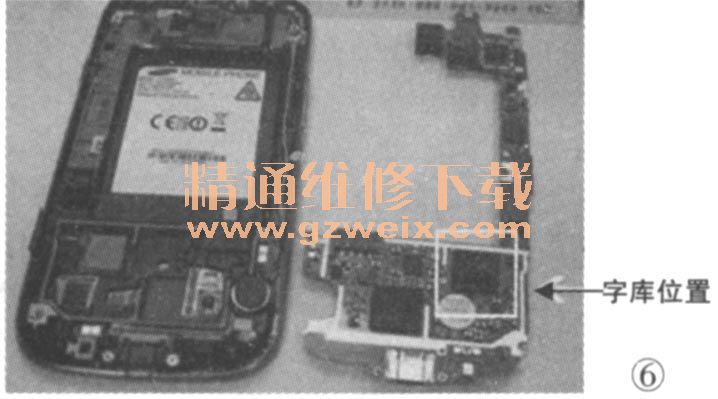

    值得注意的是,三星多款智能机型出现“字库门”不开机故障率较高,检修方法与之相似,但此故障机用以上方法均无法启动该模式,说明字库已损坏,就必须拆机将字库更换或重新植锡、焊接,如图6所示。
