一部iPhone 6 Plus手机,不开机。
故障分析:不开机故障涉及的问题较多,根据同行反映,手机正常使用,未有进水等问题出现,也未曾摔过。
故障维修:拆机加电,发现手机有大电流,且电源管理芯片发烫,分析认为可能是供电负载有短路现象,使用万用表测量主要供电的对地阻值。
在测量中发现,PP3V0 NAND供电对地短路,该供电在硬盘附近有十几个电容,如何具体确定是哪一个电容的问题呢?
首先使用松香烟在各个电容上熏一下,然后在PP3V0 NAND供电端单独加电压,从0V慢慢开始调高,这时候短路的那个电容会发热,电容上的松香会融化掉,看哪一个电容上的松香融化了,就是哪一个电容短路了。
最后确认电容C0611击穿,更换后开机一切正常。
PP3V0 NAND供电原理图如图1所示。

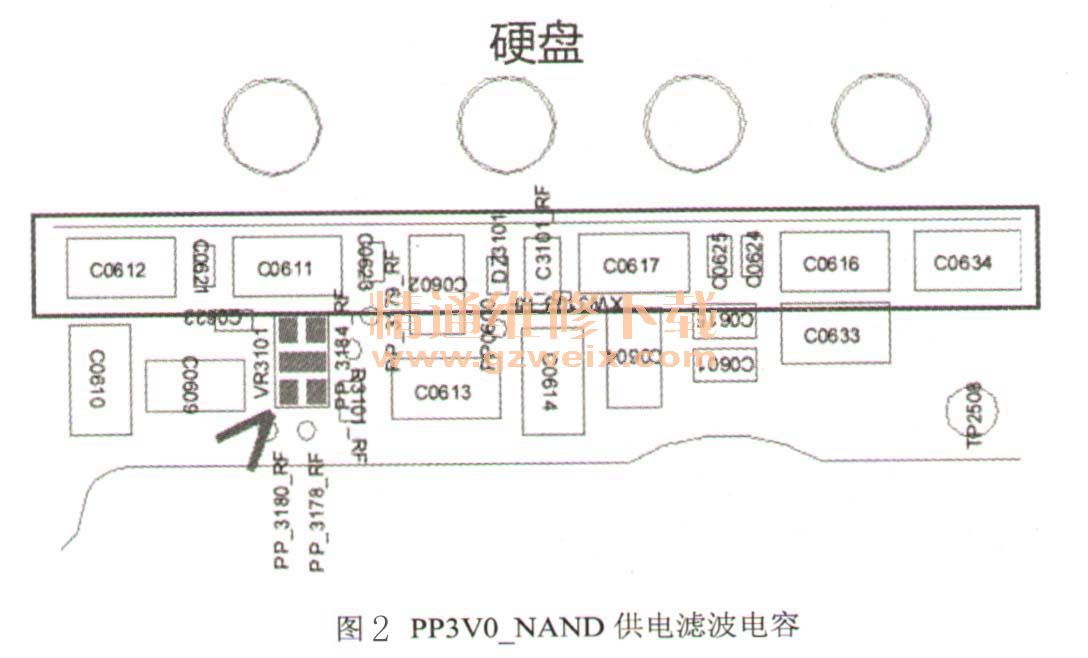

PP3V0 NAND供电滤波电容如图2所示。
