iPhone 6 Plus指纹失效故障维修2例
来源:本站整理  作者:佚名  2015-11-30 09:13:47

    实例一:一部iPhone 6 Plus手机,指纹无法使用,称手机轻微进水,甩了甩,没影响其他功能也未做处理。
    故障分析:根据用户反映的情况,手机进水,指纹功能无法使用,可能会与指纹排线、指纹排线接口等有关系。
    故障维修:拆机检查指纹排线、指纹排线接口,发现其中指纹排线接口J2118腐蚀严重,清理后未果,更换指纹排线接口J2118后故障排除。
    指纹排线接口J2118原理图如图1所示。
指纹排线接口J2118原理图
    指纹排线接口J2118位置图如图2所示。
指纹排线接口J2118位置图

    实例二:一部iPhone 6 Plus手机,指纹无法使用,其他正常使用,没有磕碰,进水等问题出现。
    故障分析:正常使用的机器,指纹无法使用,应该是主板电路问题,彻底排除进水、摔过的可能以后,应该重点检查与指纹相关的电路。
    故障维修:拆机检查指纹电路、指纹供电电路等均未发现异常,在检查中突然发现充电管理芯片U1401周围有明显腐蚀痕迹,在显微镜下观察是进水造成的腐蚀。更换U1401后再次开机测试,指纹功能正常。

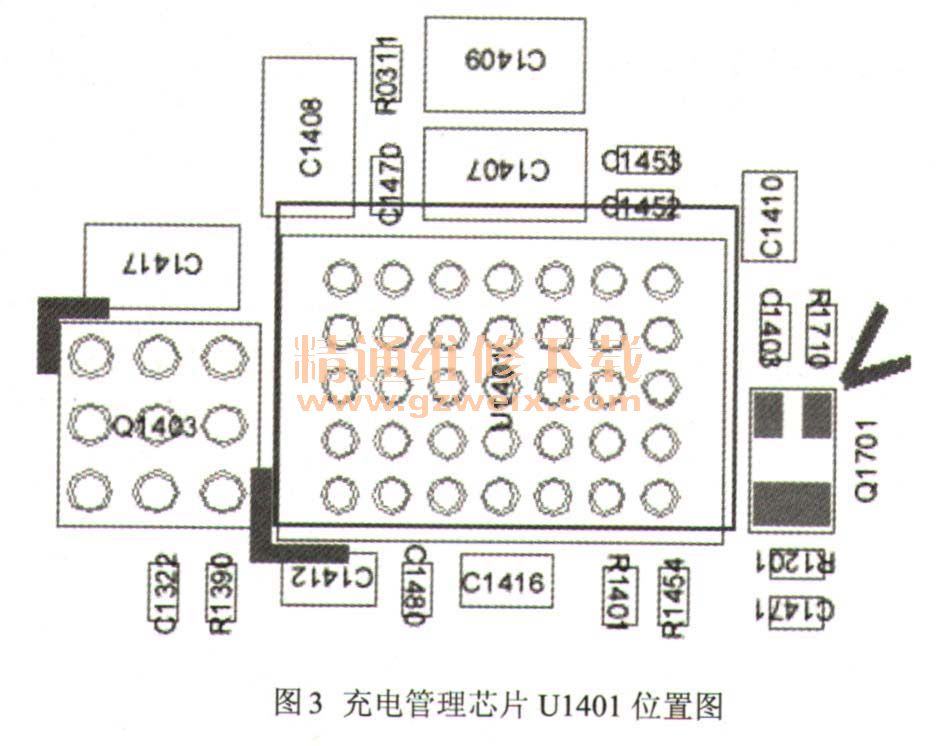

    充电管理芯片U1401位置图如图3所示。
充电管理芯片U1401位置图
