iPhone 5S不能充电故障维修2例
来源:本站整理  作者:佚名  2015-12-04 10:28:26

    实例一:一部iPhone 5S手机,用户描述手机之前是无声的,更换过尾插之后发现手机充电只能一面充电。
    故障分析:根据用户反映的问题,出现不充电现象,一般与人为因素较多,重点检查尾插接口、充电控制电路等。
    故障维修:打开机器之后更换尾插,故障依旧,使用显微镜观察尾插排座周边,发现FL60已经脱落,补上FL60,两面充电正常,故障排除,元件位置图如图1所示。
元件位置图

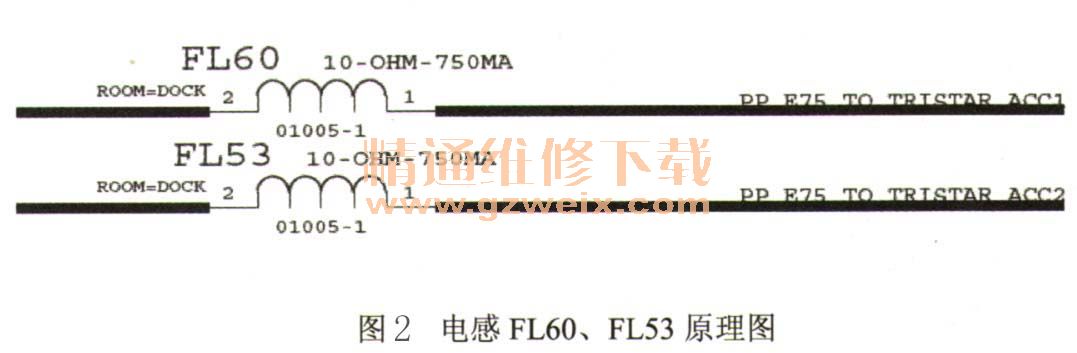

    在iPhone 5S手机中,电感FL60、FL53会影响充电,如果只能单面充电,则要重点检查这两个元件,原理图如图2所示。
FL60、FL53原理图

    实例二:一部iPhone 5S手机,称不充电,显示充电但是越充越少。
    故障分析:根据用户反映的情况,分析认为故障应该在充电通路,重点应该检查充电电路及电源管理电路。
    故障维修:拆机打开主板屏蔽罩,发现过压保护管Q2脱落,将过压保护管Q2的B1、B2脚短接,开机充电正常,故障排除。
    过压保护管Q2原理图如图3所示。
过压保护管Q2原理图

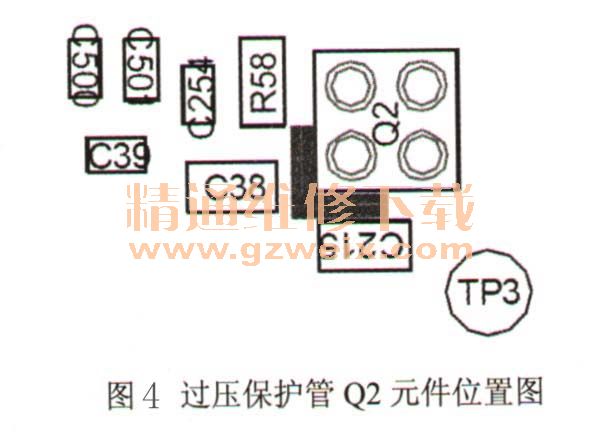

    过压保护管Q2元件位置图如图4所示。
过压保护管Q2元件位置图
