iPhone 6花屏、触摸失灵故障维修
来源:本站整理  作者:佚名  2015-12-01 09:58:12

    一部iPhone 6手机,摔了以后出现竖条,触摸也划不动。
    故障分析:根据以往经验分析,应该是触摸芯片未正常工作造成的,这种问题除了出现竖条之外,触摸屏也失灵。
    故障维修:拆机主板拆出后发现主板有变形,拆下触摸芯片U2402,发现焊盘有掉点,飞线重装未果。
在C1577上测量供电发现没有-5.7V电压,此电压由显示供电芯片U1501供给,拆开CPU屏蔽罩,更换显示供电芯片U1501试机一切正常。

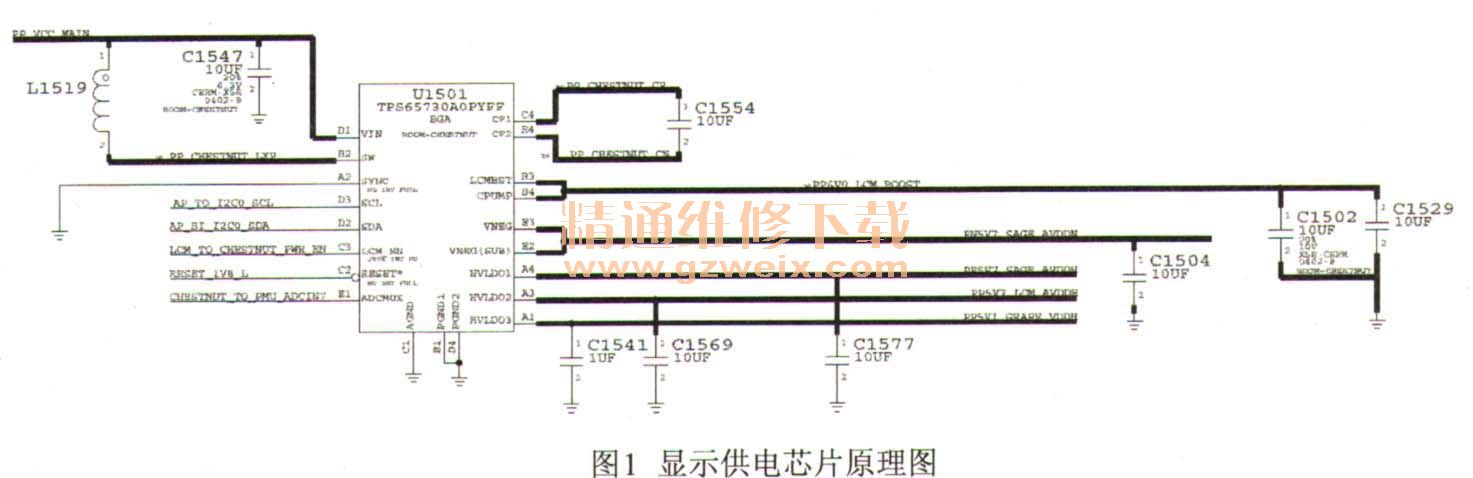

    显示供电芯片U1501原理图如图1所示。
显示供电芯片原理图

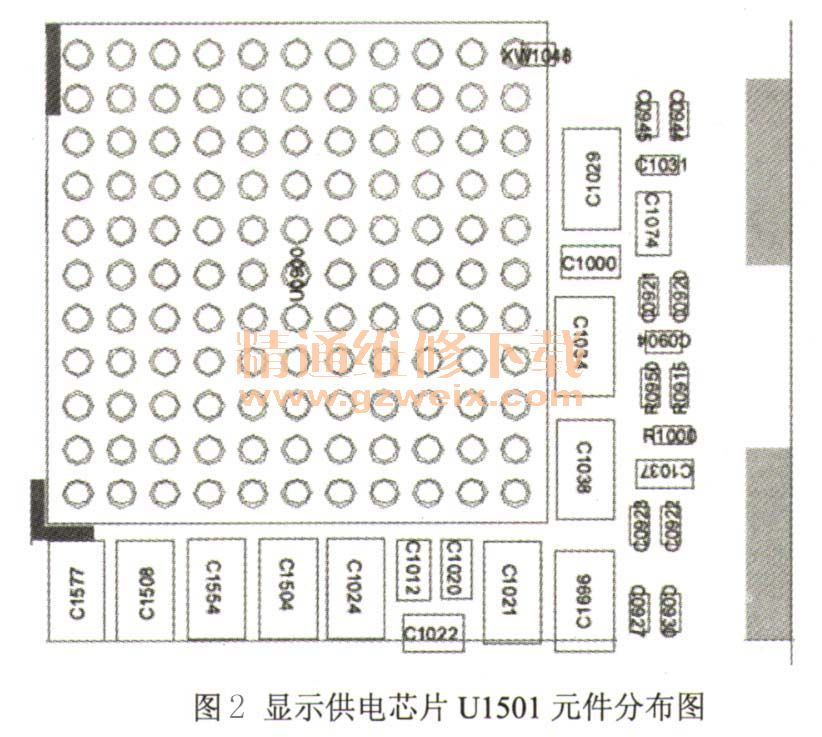

    显示供电芯片U1501元件分布图如图2所示。
显示供电芯片U1501元件分布图
