苹果5S手机主摄像及闪光灯电路分析和维修(下)
来源:家电维修  作者:佚名  2016-11-25 08:53:43

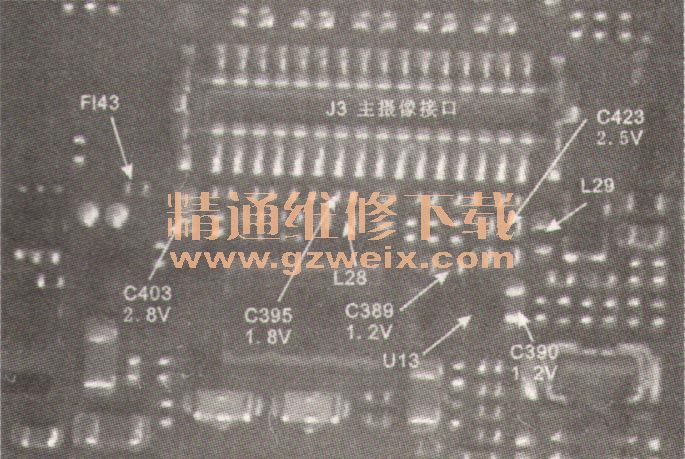

    第五步:启动主摄像功能后,用数字万用表直流电压挡测PP1V2we RCAM_CONN(1.2V),测试点在电容C389处,如图3所示。若无,则跟踪测C390是否有1.2V输入电压(PP 1 V2_SDRAM),若有,则加焊、重装或更换供电管U13。

    接下来在C395处测PPIV8(1.8V)、C423、C391处测PP2V5es RCAM AF_CONN(2.5V)、C403处测PP2V8 RCAM_CONN(2.8V)。若无某一路供电,则相应短接电感L28、FL43或L29,或飞线或加焊、重装或更换电源IC U7,如图4所示。

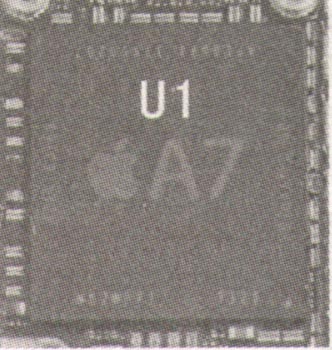

    第六步:加焊、重装或更换CPU U1,如图5所示。

    2.无闪光灯
    第一步:检查闪光灯是否正常,如已损坏,则换新后试机。

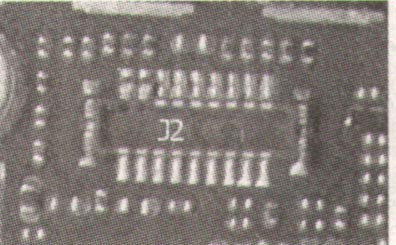

    第二步:检查闪光灯接口J2,如图6所示。若虚焊、脏污或损坏,则加焊、清洗或更换。

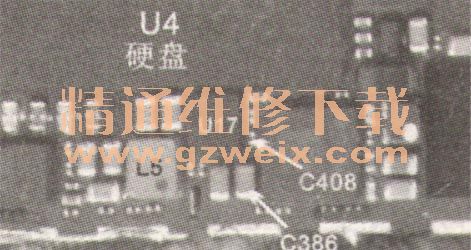

    第三步:设置成闪光照相状态,用数字万用表直流电压挡测C408两端是否有约16V的电压,如图7所示。若无,则测C386PP BATT VCC(4V)两端是否正常;若正常,则更换升压电感L5,或加焊、重装、更换闪光灯升压IC(U17)。

    第三步:加焊、重装或更换CPU(U1)。
