iPhone5s手机屏幕感光失灵故障检修
来源:本站整理  作者:佚名  2015-12-22 10:16:47

    一部iPhone5s手机,该机屏幕感光失灵。
    诊断维修:经了解,客户手机之前进过水,怀疑是感光电路中的元件接触不良或损坏。
   1)拆开手机外壳,然后对电路板等部件进行清洗。发现J1插座接口(这个接口主要连接前置摄像头、副送话器、感光器、距离感应器、听筒接口等)附近有轻微腐蚀现象。
    2)再仔细检查,发现感应器排线出现损坏,将损坏的排线更换。
    3)分析电路图,发现J1的第32脚和34脚连接的是感光电路。其中,34脚是供电端,32脚是控制端。

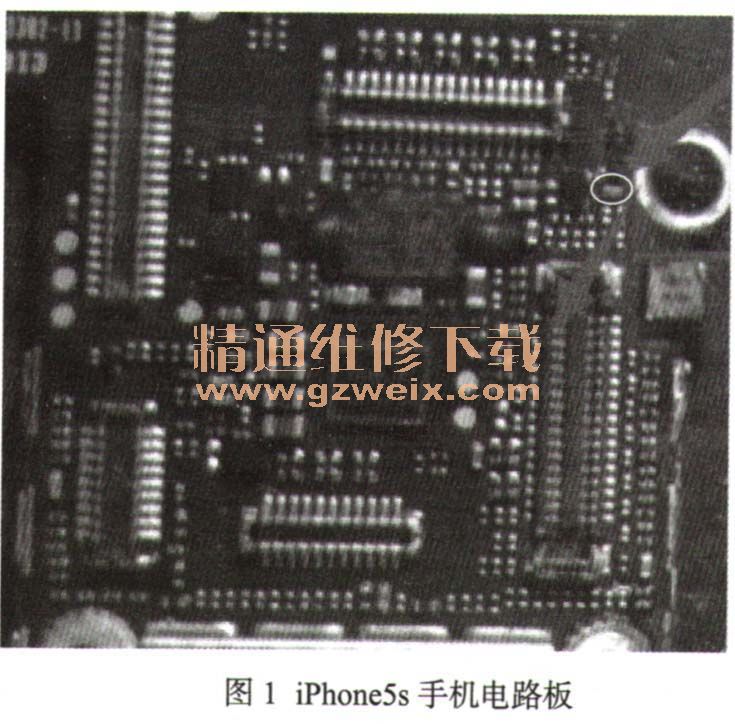

    4)用万用表检测这两个引脚的通断,发现34脚线路正常,但32脚连接的电阻R45线路不通,如图1所示。

    5)将电阻R45替换掉,开机测试,故障排除。

关键词:苹果5s
