iPhone 6触摸失灵故障维修2例
来源:本站整理  作者:佚名  2015-12-01 10:03:25

    实例一:一部iPhone手机,手机轻微进水,不是很严重,晾干后开机以及显示均正常,但触摸屏不能使用。
    故障分析:根据用户描述的情况,如果进水不严重,就应该侧重对进水部分进行清理,因iPhone6手机主板集成度较高,且元件密度大,维修难度比其他手机略大。
    故障维修:拆机后观察主板,发现触摸屏接口J2401外围进水严重,彻底清理以后,重新开机测试,触摸功能完全正常。

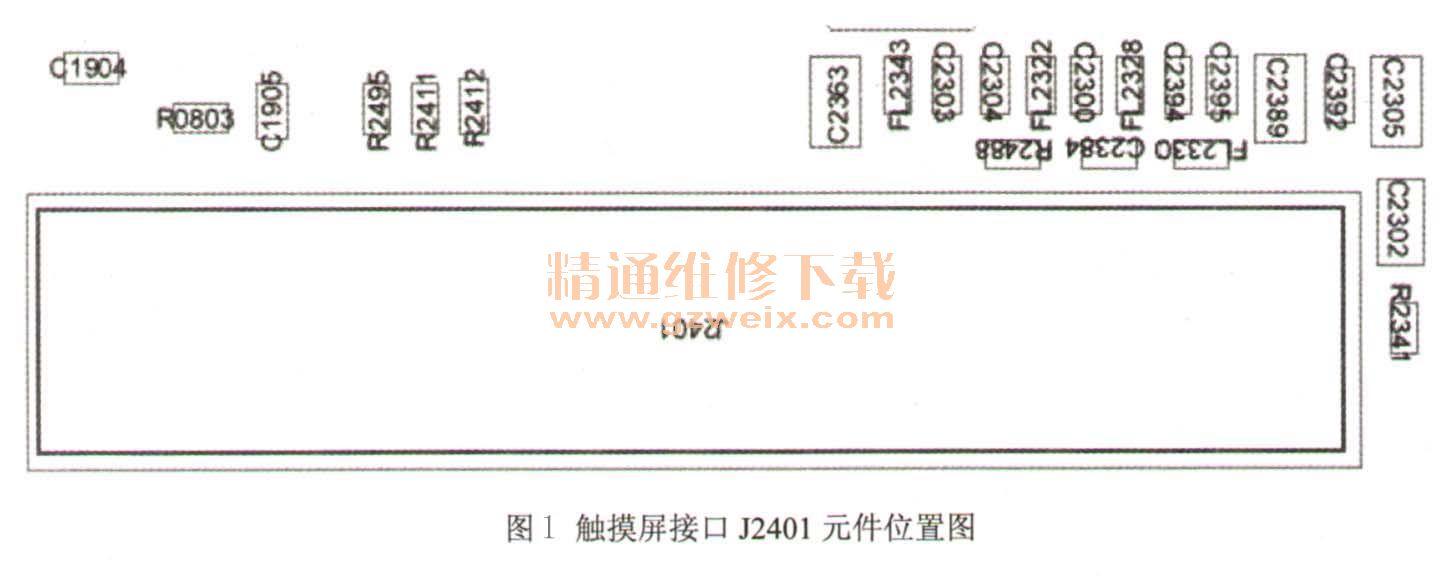

    触摸屏接口J2401元件位置图如图1所示。
触摸屏接口J2401元件位置图

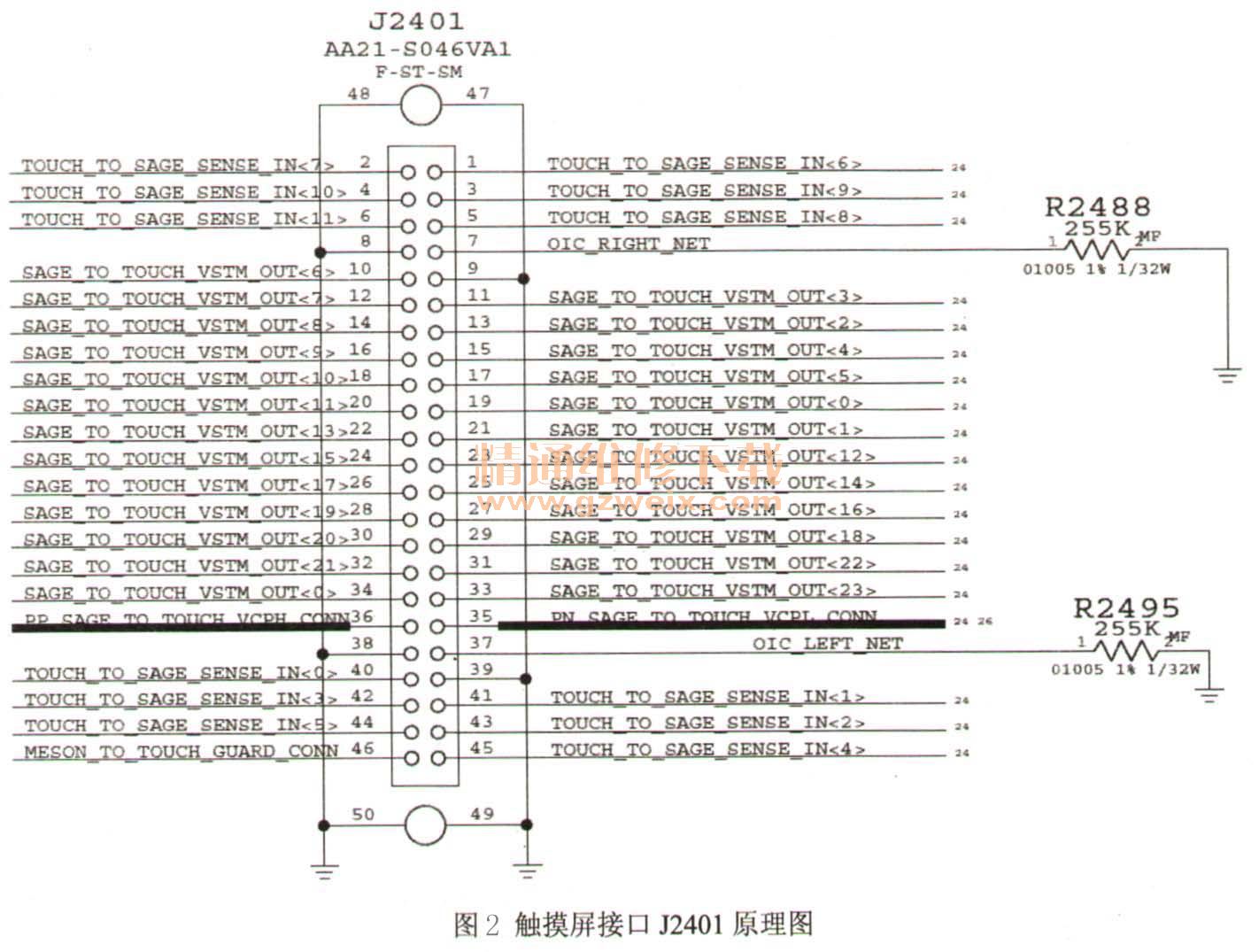

    触摸屏接口J2401原理图如图2所示。
触摸屏接口J2401原理图

    实例二:同行送来一部iPhone 6手机,明显进水,不是很严重,简单处理后,开机以及显示均正常,但触摸屏不能使用。
    故障分析:根据同行的分析,进水的部位应该做了相应处理,如果己经彻底处理干净,那么应该是主板上有击穿或损坏元器件。
    故障维修:在显微镜下观察发现,未发现主板有明显腐蚀痕迹,分别测量各部分供电对地阻值,发现PN SAGE VBST OUTL信号点对地短路,检查其外围元件,有两个电容接地,分别为C2407及C2411。发现C2411击穿,因其容量较小,拆除后不用。
    拆掉该电容后,装机测试,手机开机一切正常。

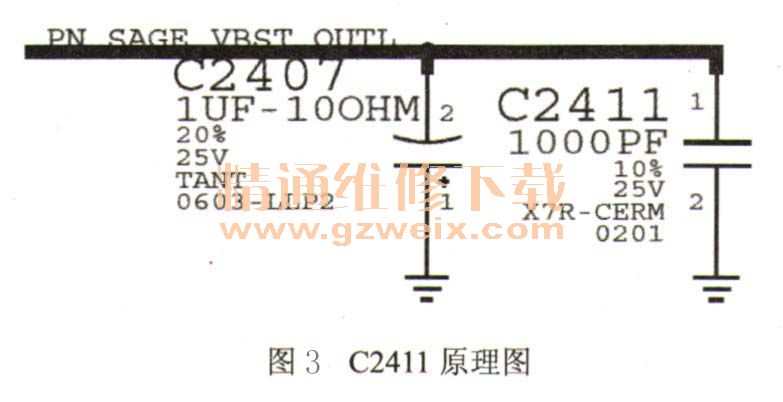

    C2411原理图如图3所示。
C2411原理图

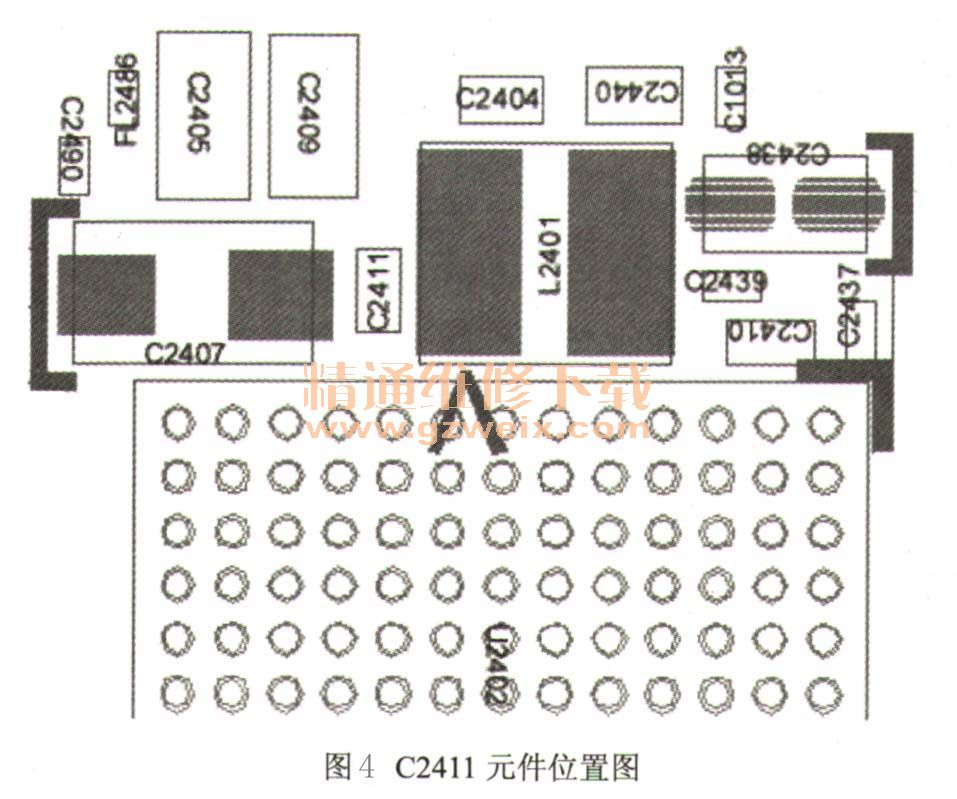

    C2411元件位置图如图4所示。
C2411元件位置图
    在一线维修中,针对进水的机器,除了要重点清理进水部位之外,还要对进水部位的元器件重点检查,在iPhone 6手机中,还要重点检查U2401、U2402两个触摸芯片。

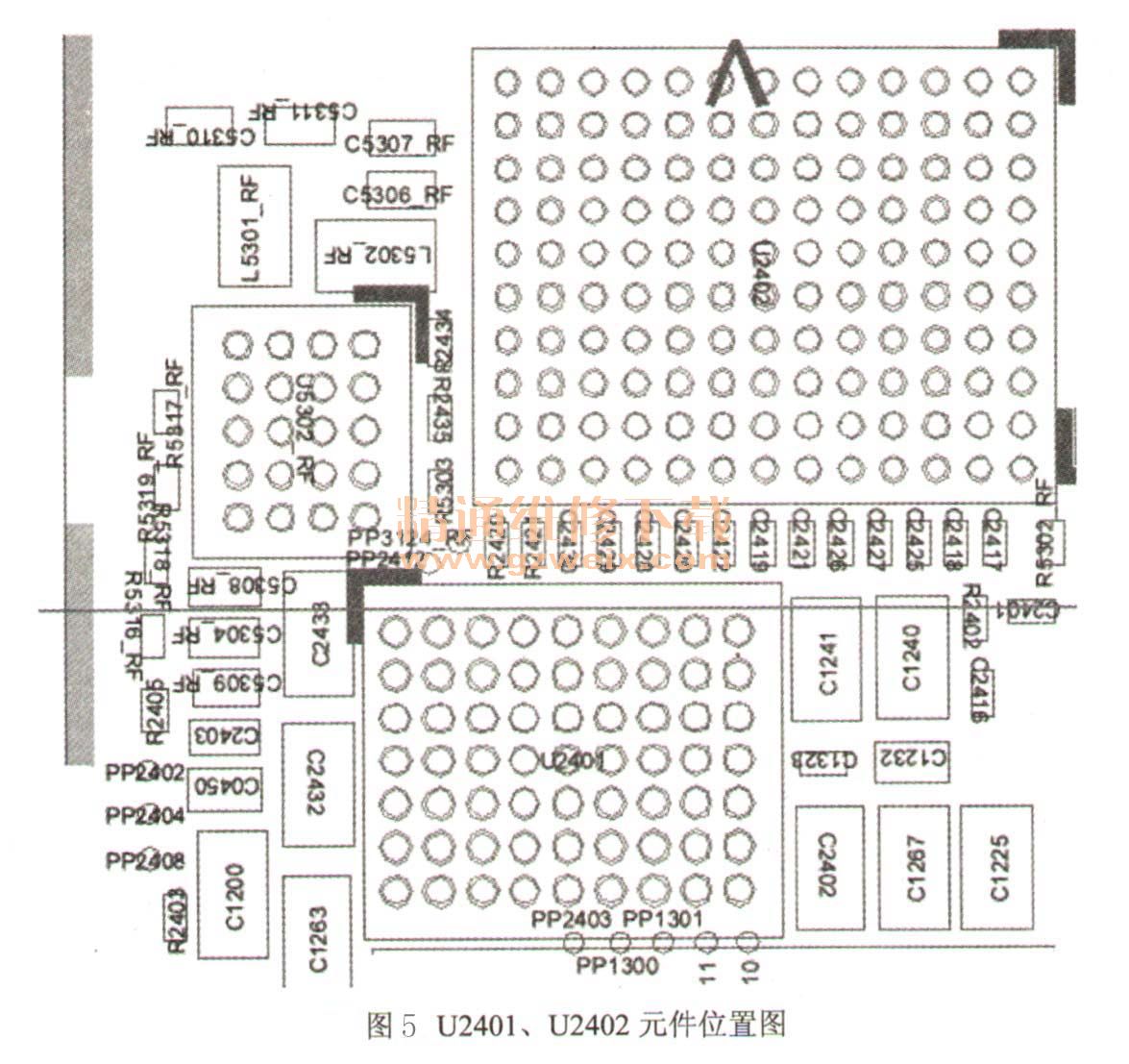

    在进水的机器中,这两个芯片损坏的概率非常大,U2401、U2402元件位置图如图5所示。
U2401、U2402元件位置图
