iPhone5S信号弱、经常打不出来电话故障维修
来源:本站整理  作者:佚名  2015-12-02 11:33:59

    一部iPhone 5S手机,说摔过一次后,出现了信号弱问题,通话断断续续而且经常打不出来电话。
    故障分析:根据用户反馈的问题,信号弱问题一般为射频接收电路问题,再加上用户的机器摔过,可能存在虚焊问题较多。
    故障维修:在iPhone 5S手机中,U17  RF是射频前端模块+2G功放功能,所说的射频前端模块其实就是天线开关,所有的射频信号都要经过这里,另外U17  RF还集成了2G功放,如果这个芯片虚焊则容易出现信号问题。
    U17_RF芯片电路如图1所示。

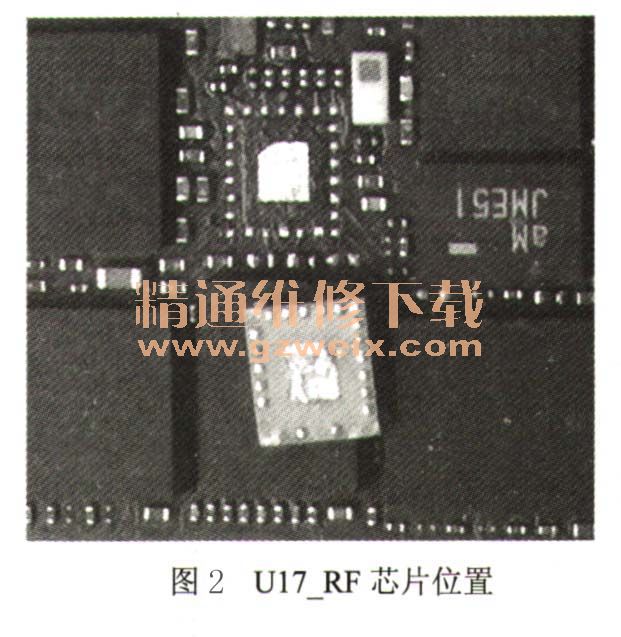

    首先对U17 _RF进行补焊,无任何效果,拆下芯片发现底部有焊点脱落,更换芯片后开机信号正常了,U17  RF芯片位置如图2所示。
U17  RF芯片位置

关键词:苹果5s
