一部苹果iPhone 5S频繁发生蓝屏死机现象，很像经典的Windows电脑蓝屏死机。在网络上也有很多的用户反映这样的问题，网上说的办法很多是无效的，这个问题与硬件有关。

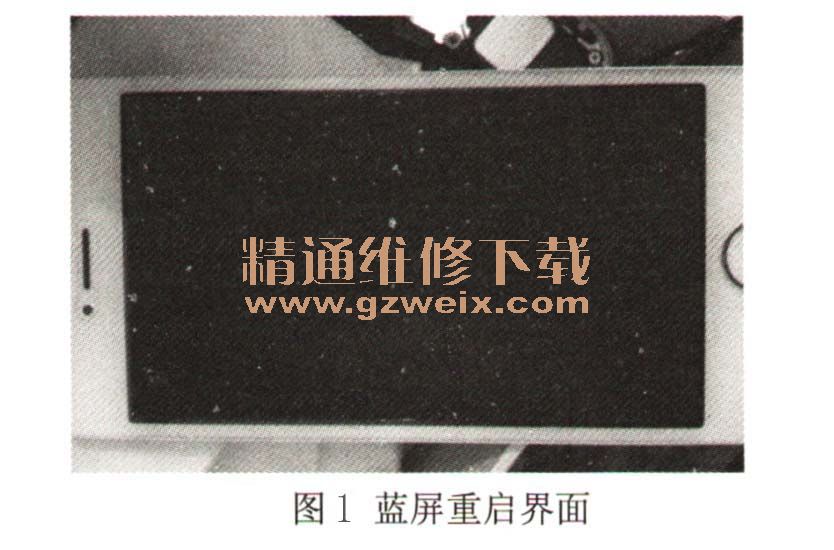

    很多维修工程师在维修iPhone 5S手机的时候，明明只是更换了一个显示屏，结果就出现了蓝屏重启问题，刷机的时候会报14故障代码，蓝屏重启界面如图1所示。

    故障分析：根据故障现象分析，首先排除显示屏本身问题，更换显示屏的时候，根本不需要拆下主板，唯一要做的就是拆装固定显示屏的几个螺丝，可能是固定显示屏螺丝底部断线。

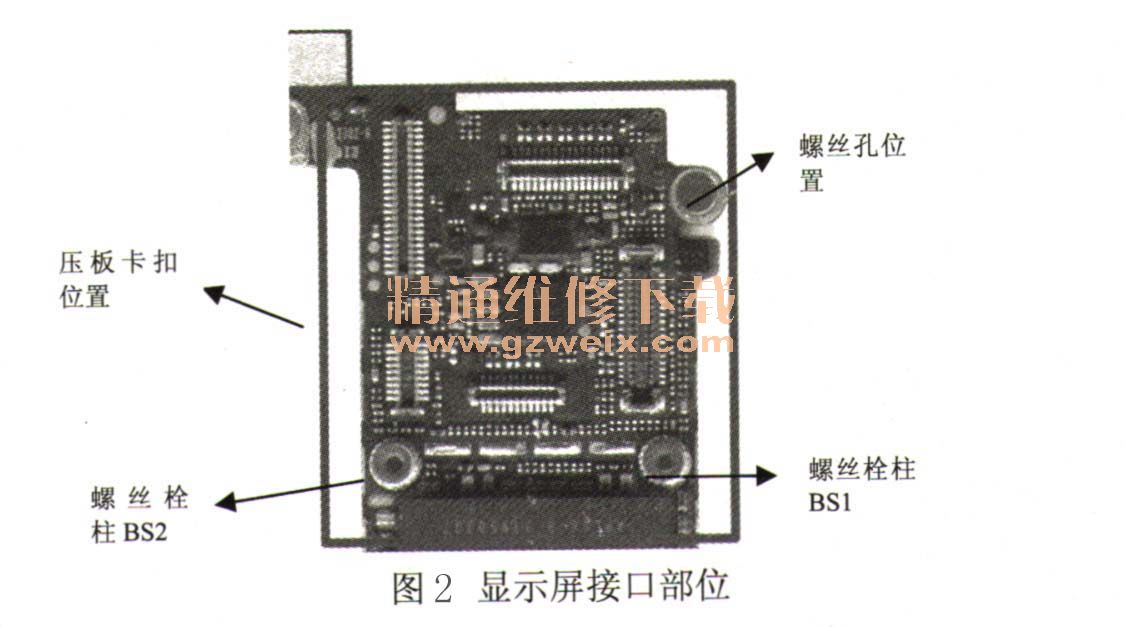

故障维修：下面分别从机械结构和电路结构来分析蓝屏重启问题，iPhone 5S手机中，压住显示屏排线接口座的是一个压板，一边有卡扣，另外有三个螺丝固定，如图2所示。

    在图2中，框中部分为压板位置，三个圆点为螺丝位置，其中一个螺丝扣通过主板和后壳固定在一起，另外两个螺丝栓柱在主板上，分别是BS1和BS2。容易出现问题的螺丝栓柱就是右下角的BS1。
    下面把螺丝栓柱BS1取下来，然后刮开主板板层，在显微镜下观察到的情况如图3所示。

    通过图3不难看到，BS1底下有两条线断了，回头来看原因：换屏的时候右下角的螺丝拧的太紧了，造成底部脱焊，引起断线。
    下面继续从电路的角度分析为何BSI底下断线会引起蓝屏重启（刷机错误14）故障，先来看断线的地方接到哪个器件了。

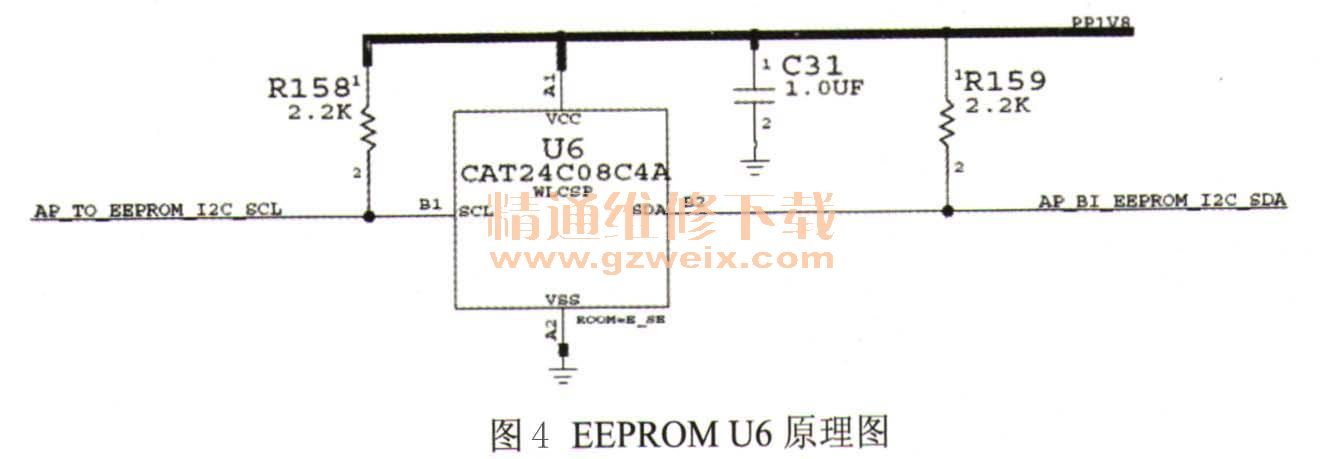

    通过测量不难发现，BS1底下断线部位是连接到EEPROM U6芯片的，如图4所示。

    在iPhone 5S手机中，新增加了一个EEPROM U6，U6是一个可读/存储器，是存取使能信号的（使能信号：负责控制信号的输入和输出叫做使能，它不仅仅是指控制，还需要符合某种条件后所做出的一种需求反应。如TTL三态输出门电路中使能端也就是控制端。使能端当为低电平有效时，电路实现与非门功能；当为高电平时，电路呈高阻态）。这个芯片的作用就是存储了应用处理器运行的一些使能信号，但装了这个码片后，出现蓝屏的概率增加了无数倍。
    EEPROM U6通过I2C总线和应用处理器进行通信，I2C总线有两个上拉电阻，分别是R158、R159，其中R159是靠近BS1的，出现断线的概率也非常高。
    维修此故障的时候，应注意以下几点：一是要重点检查U6的I2C总线对地阻值；二是要检查I2C总线的上拉电阻。
    以上是因为主板设计问题引起的蓝屏问题，下面再分析I2C总线问题和U2问题引起的蓝屏问题。
    首先分析U2供电问题引起的蓝屏问题。
    USB控制器U2有3路供电电压，分别是PP3 V0  SDRAM、PP1V8  SDRAM、PP3V0  ACC，如果有其中一路没有供电，则会出现蓝屏问题，USB控制器U2供电电路如图5所示。

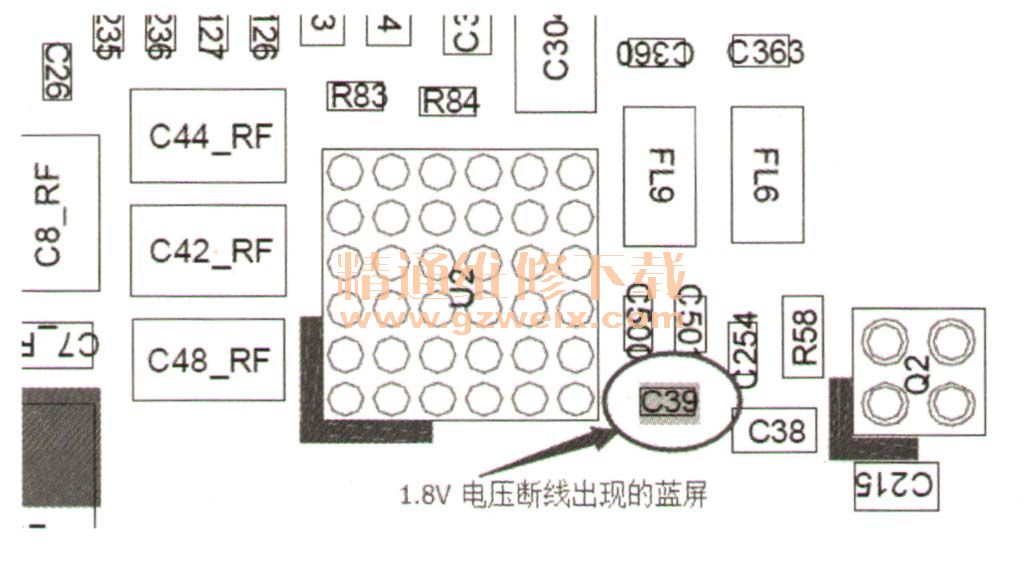

    USB控制器U2供电电路测试点如图6所示。
