iPhone 5不能开机故障维修2例
来源:本站整理  作者:佚名  2015-12-08 10:20:05

   实例一:一部iPhone 5手机,称手机进水后,晾干开机没有任何反应,送来维修。
   故障分析:进水引起的不开机,不考虑了直接拆机清洗。

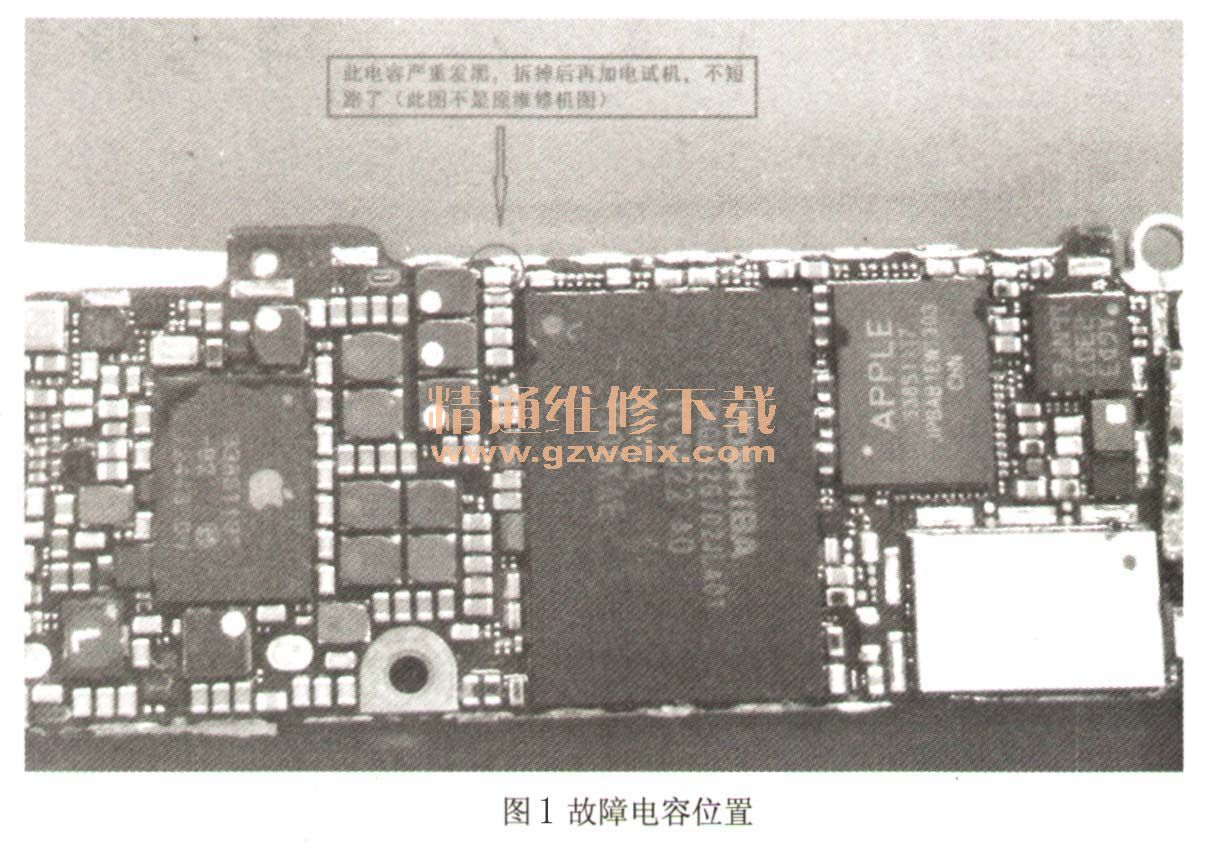

    故障维修:主板清洗后加电试机,结果电源表短路报警,应是有元件烧坏,细查发现B+并未直接对地短路,根据经验判断应该是电源输出的3.7V对地短路了,测量后果然是这个问题。检查发现如图1所示电容问题。

    在进水的手机中,电容腐蚀、短路的问题非常多,表现出来的故障不一定是不开机、也可能是其他问题。

    实例二:一部iPhone 5手机,说手机耗电快,一开始时充电慢,最后一次使用充电就再也充不进去了,现在不能开机。
    故障分析:根据描述分析,应该是主板漏电导致电池电量耗尽不开机的,征得用户同意拆机加电试机,加电发现就有200mA电流,然后回零再到200mA,按开机键“白苹果”出现开机了,说明机器的确是开机的,现已知机器漏电。
    故障维修:先把屏蔽罩都拆掉,加电用手感觉电源U7变热,随即更换电源,故障依旧。
    仔细分析电流反应像是机器自动开机又开不起来的情况,根据修iPhone 4、4S的经验,检测尾插附件检测电路,在电阻R119上测量,发现电压为2.0V,电压不对,再查此电路还连接USB控制器U2的芯片,因为电源换过了,不再考虑,更换U2,U2离应用处理器太近,拆下来更换一个新的,再试机电流恢复正常。
    元件位置图如图2所示。
