iPhone 4短路不开机、无法充电故障维修
来源:本站整理  作者:佚名  2015-12-09 11:12:14

    一部iPhone 4手机,用户称手机发烫,不开机,无法充电。没有摔过和进水。
    维修分析:根据用户反映的问题,这种情况一般为手机内部有短路现象,造成大电流,耗尽电池电量后就不开机了。
    故障维修:上电开机,电流很大约1A左右,应用处理器、电源管理芯片、基带及周围都有明显发热现象,使用万用表测量电源管理芯片的VCC_Main,发现短路了,PP1V8_sdram也短路了。待机子冷却后重新上电,摸发热较大的地方,明显发现基带的右侧发热较大,主要集中在S1、S2两个开关附近。
测量J3 Pin19、21均短路,FL20和FL18也短路。由此可确定S1和S2短路。拆下S1和S2后上电,无漏电现象,装上S1、S2后问题解决。

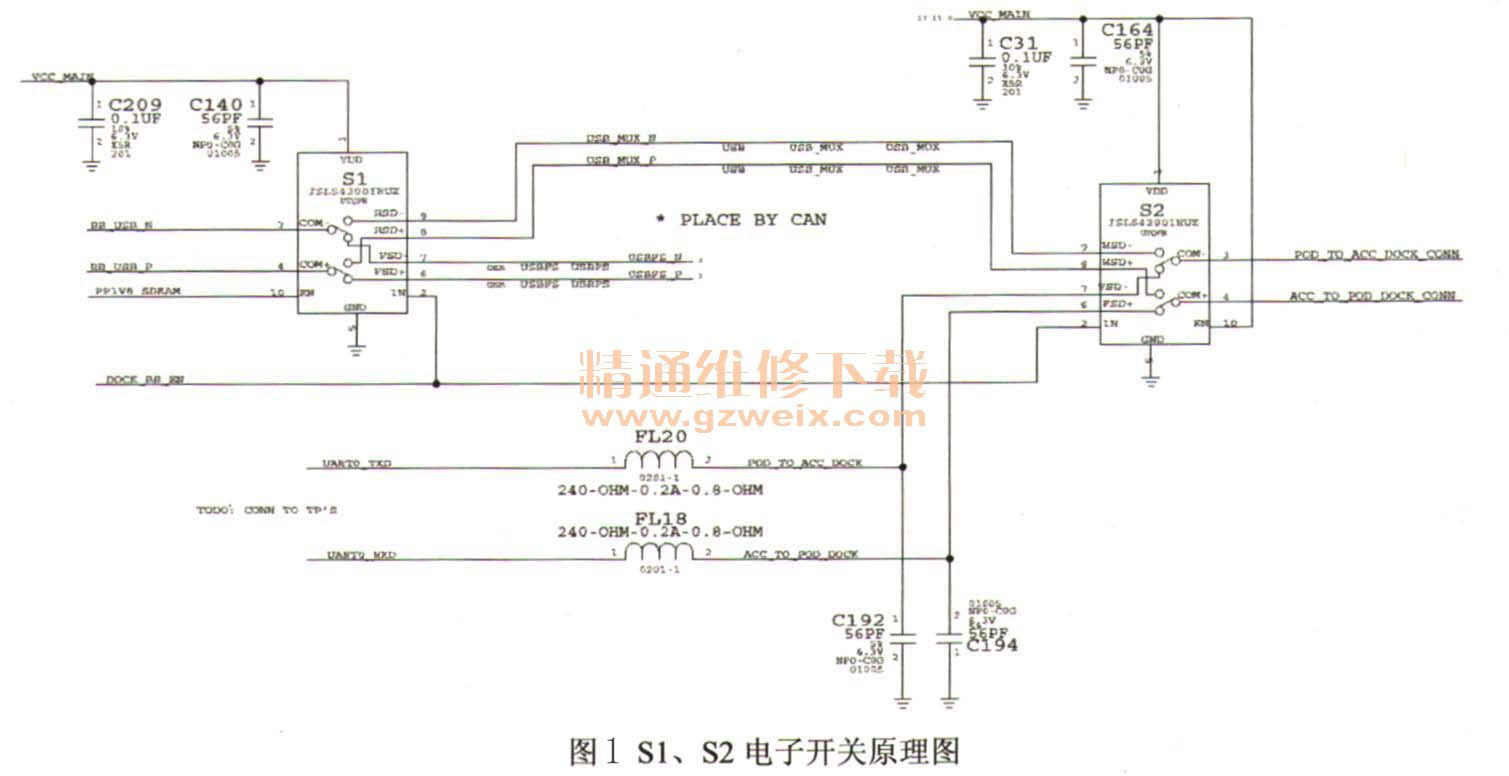

    S1、S2电子开关原理图如图1所示。

    此种情况很可能会误判电源管理芯片故障,对于短路问题,还是要确定故障部位及思路后再动手,避免盲目的拆卸元件造成二次故障。


关键词:苹果4
