iPhone 4黑屏、加电振动故障维修
来源:本站整理  作者:佚名  2015-12-09 11:14:56

    一部iPhone 4手机,早上洗脸时不小心掉脸盆里了,当时正打着电话,从水里捞起来后通话切断了。将水甩掉后没有太大问题可以使用便没在意,谁想过了几天就一下子黑屏了,手机一直振动,便来送修。
    故障分析:根据客户描述的情况,可以大致了解问题所在:可能是进水后没有将水及时清理,导致显示供电部分短路,另外由于马达部分靠近耳机接口处易进水。与用户所反映问题较接近。
    故障维修:问题确定后,拆机发现J4接口下一排电容有被腐蚀现象,另外根据本人之前的维修经验,此处易发生短路。
    上电后整机就开始振动,并漏电17mA。于是拆下主板测量PMU周边的电容,发现C153_PMU短路,另外显示供电模块C68处(LCD_5V7_AVDDH)短路,单主板上电又无漏电现象。如图1所示。

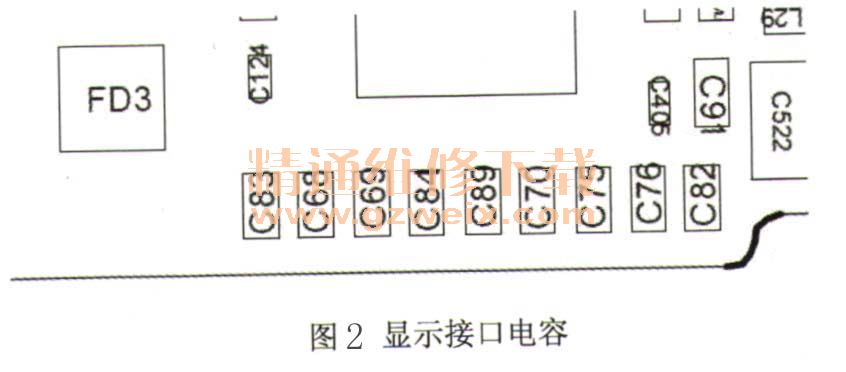

    由此可以确定两个问题:①VCC_Main与马达电路短路引起上电后马达振动;②显示模块短路。现在找准原因了就可以排除问题,拆除显示接口下那一排小电容,拆除后显示部分正常了。显示接口电容如图2所示。

    现在只剩下马达问题没有解决,由于VCC_Main电压是上电后PMU就会输出的,另外又由于D6和C275与之串联,然后再由PMU与之相联,所以怀疑是D6和C275烧件,进行拆除后,手机上电后依然振动。

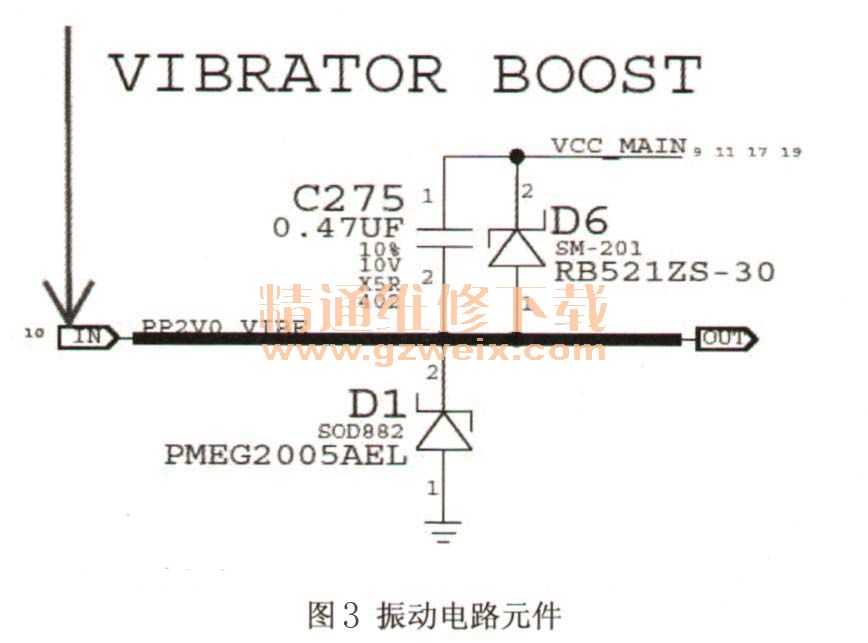

振动电路元件如图3所示。

    现在只可能电源管理芯片的问题了。拆除电源管理芯片后发现不振动了也不漏电了,一切正常。更换电源管理芯片后,开机显示正常,各项功能也没问题。


关键词:苹果4
