iPhone 4开机后显示白苹果图案故障维修
来源:本站整理  作者:佚名  2015-12-09 11:19:00

    一部Phone 4手机,描述机器摔过,开机显示白苹果图案,然后就不能用了。
    故障分析:摔过的机器,造成这种故障的原因有凡种。但主要是基带造成这种问题的情况较多,调制解调器后面的固件版本看不到了,对于基带引起的这种问题,一般也称为“基带三无”。
    故障维修:拆开手机,打开基带屏蔽罩,用万用表测量L2_RF电感,测试出的电压为1.3V,而正常电压是1.1V,由此判断机器基带没有工作。测量C99_RF电容上的电压发现没有电压,由此判断基带CPU U9_RF虚焊或损坏。重新焊接基带CPU U9_RF后,电压正常了,然后开机进入系统,经测试,其他功能也正常。

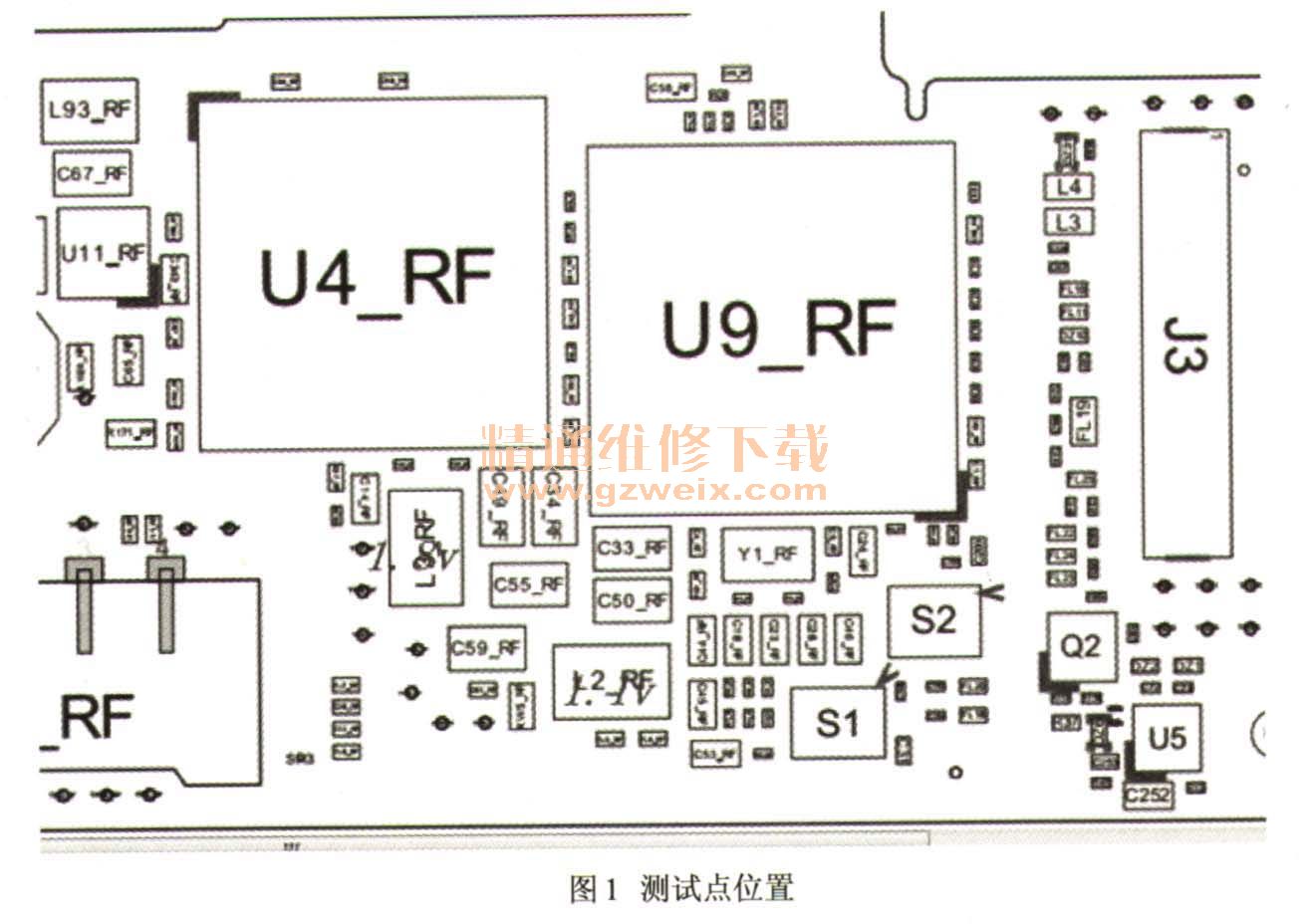

    测试点位置如图1所示。

关键词:苹果4
