iPhone 4S距离传感器失效故障维修
来源:本站整理  作者:佚名  2015-12-14 09:45:26

    一部iPhone 4S手机,称打电话的时候放在耳边手机屏幕还会常亮,有时候脸会碰到屏幕静音、免提键,有时还会挂断电话,非常不方便。
    故障分析:根据用户反映的情况来分析,应该是距离传感器出现问题了。
    故障维修:首先更换一条感应排线,试机故障依旧,检测主板,从距离传感器排线接口J7开始,测脚位阻值,测到第6脚没有阻值,找一个正常板子对比此脚位应该是有阻值的,随即查图纸得知此通路上还有电阻R123、电感FL5,先测电感FL5的两端发现上端没有阻值,下端有阻值,说明FL5损坏了,短接之后再测座子阻值正常,试机正常。

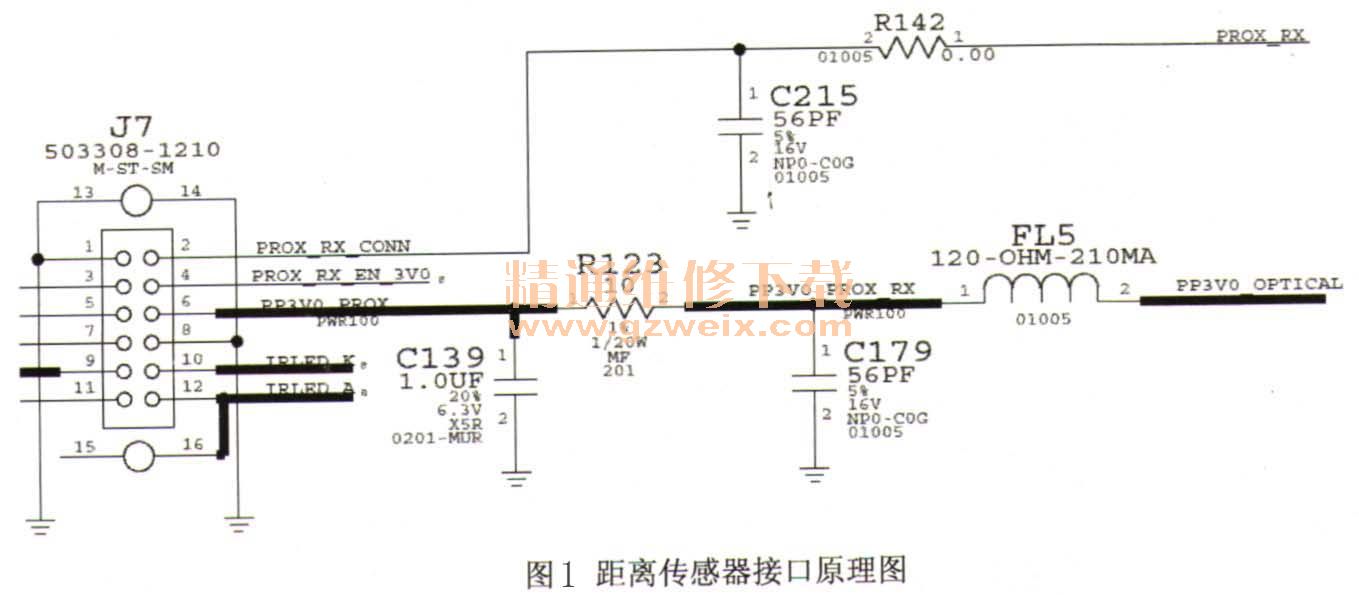

    距离传感器接口原理图如图1所示。

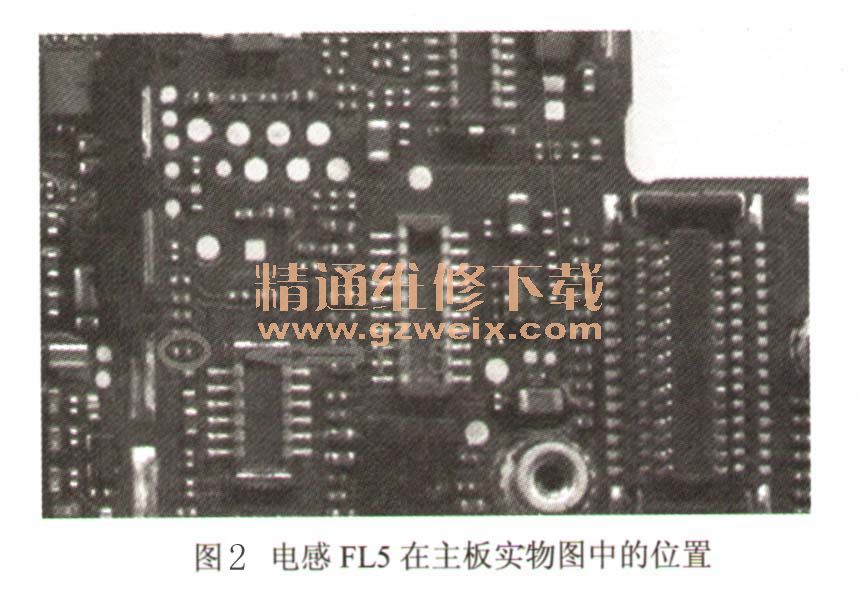

    电感FL5在主板实物图中的位置如图2所示。

    像这样的问题主板正常使用损坏的几率小,所以再更换了排线仍然无法排除故障时,一定要细心的检测电路,多数都可以修好的。
