iPhone4S不充电故障维修2例
来源:本站整理  作者:佚名  2015-12-16 11:44:39

    实例一:一部iPhone 4S手机,使用车载充电器充电,结果充电器都给充坏了,送来维修,反映现在不能充电。
    故障分析:根据用户反映的情况,可能是充电过程中,充电器损坏造成了手机无法充电问题,应该重点检查充电电路。
    故障维修:使用好的充电器对手机进行充电,仍然无法充电,将手机连接电脑,提示“无法识别USB”。
    将手机开机,接上充电器,使用万用表测量电容C225上有5V电压,说明过压控制管Q3是好的,充电5V电压输入正常。
    测量L1的一端对地阻值短路,断开L1以后,测量连接到应用处理器U52的焊盘对地还是短路,判断应用处理器U52损坏。
    充电输入电路原理图如图1所示。

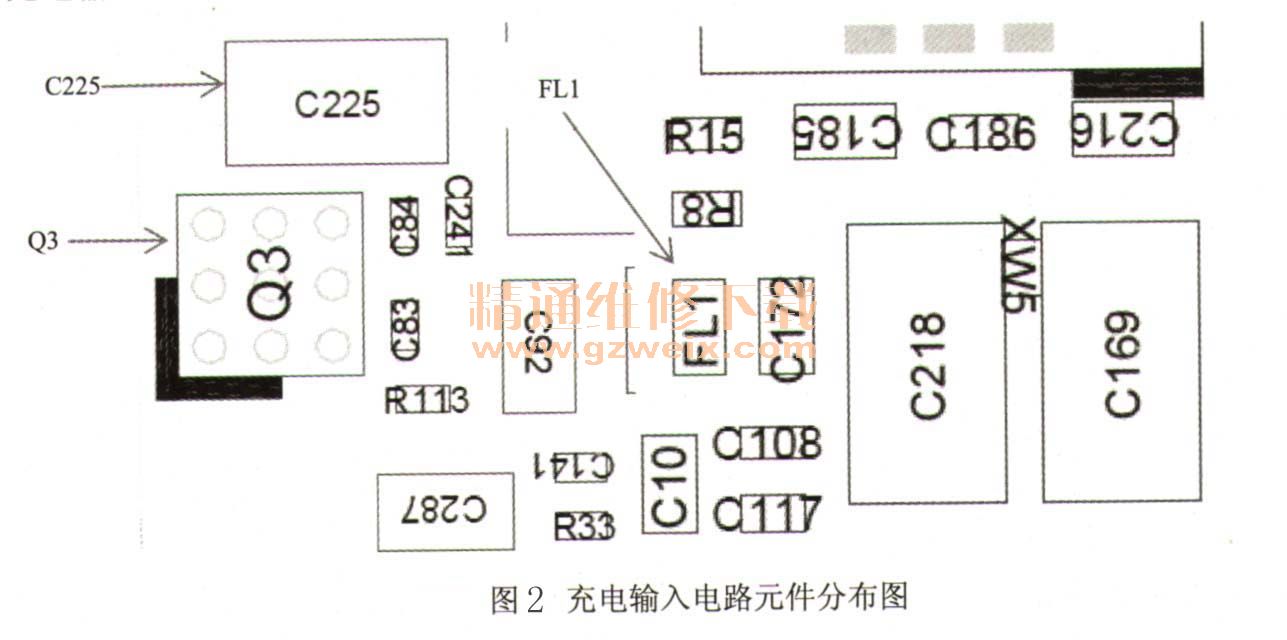

    充电输入电路元件分布图如图2所示。

    实例二:一部iPhone4S手机,自称是不充电,自己在家已经更换过充电器和数据线,仍然无法充电。
    故障分析:根据用户反映的问题,不充电故障主要是由于充电电路、电源管理电路、应用处理器电路等电路问题较多。
    故障维修:USB充电电路故障主要表现为连接USB充电器后手机无反应,不显示充电界面,在排除充电器及电池问题后,可按照以下步骤进行维修。
    首先使用万用表或示波器测量L3、L4上是否有5V左右的充电电压信号,如果没有则检查充电器、尾插、接口J3等。如果L3、L4有电压再检查Q3的输出电压信号是否正常,如果该信号不正常,检查Q3及外围电路元件。如果该点电压正常,则检查或者补焊、更换应用处理器电源管理芯片U5。

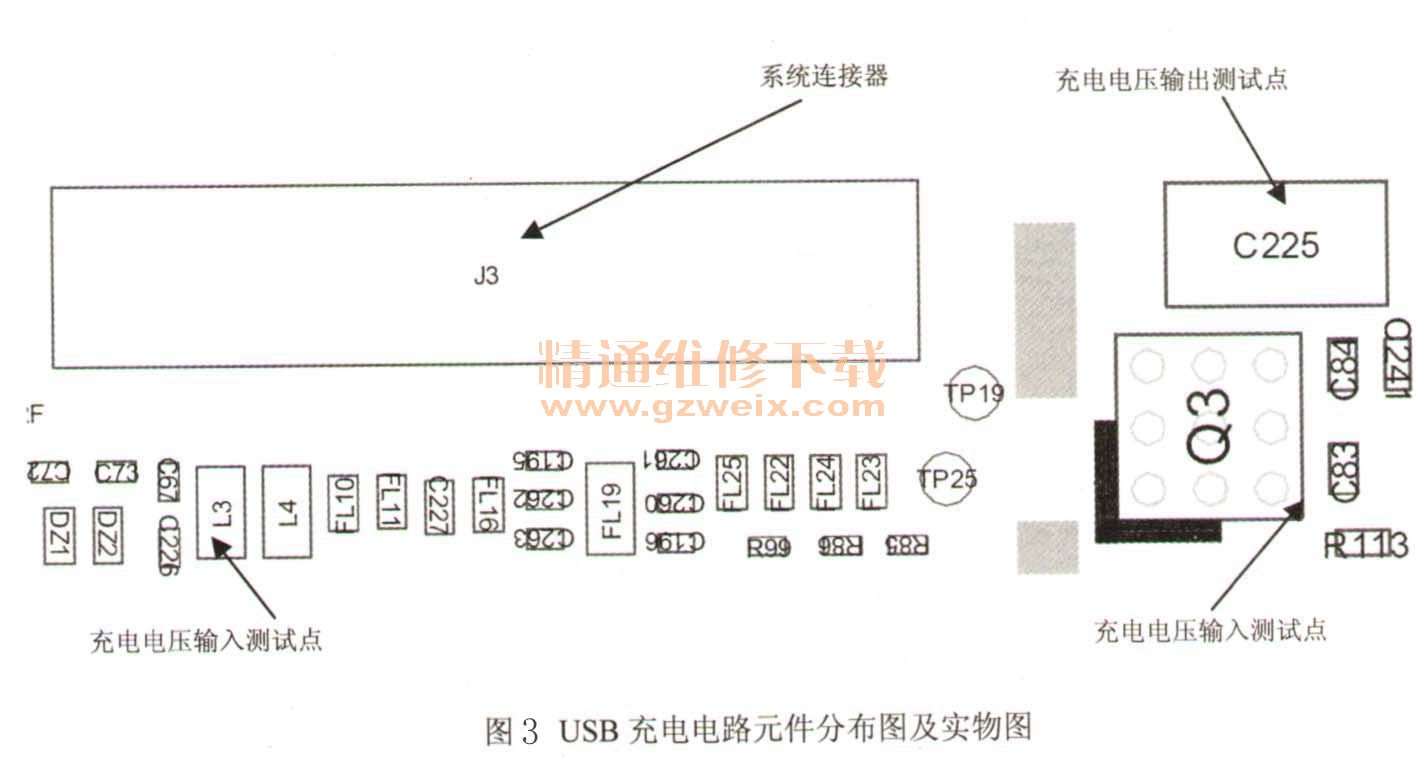

USB充电电路测试点如图3所示。

    经检测用户的机器,发现是因为Q3问题造成,更换元件后,手机工作正常。


关键词:苹果4s
