iPhone4S基带三无故障维修
来源:本站整理  作者:佚名  2015-12-17 10:01:53

    一部iPhone 4S手机,自称是无信号,WLAN也无法使用。进水以后自己晒了一天,开机就没有信号。
故障分析:根据用户自述,故障原因一般为基带电路出现问题,检查发现手机无信号、无WLAN、无串号,典型的三无故障。
    故障维修:基带电路故障可参考下面流程进行维修。
    1.基带电源电路故障维修
    基带电源芯片U6主要为射频部分电路进行供电,还为WLAN、蓝牙、收音机电路、GPS电路等供电。U1001为基带电源供电芯片,受应用处理器控制。
    首先检测U1001的A2、B2脚是否有电池电压输入,如果有,检查C 1001上控制信号是否正常,如果控制信号正常,再检查Ulool的输出端C126上的电压是否正常。如果正常再检查基带电源管理芯片U6。
使用万用表测量基带电源管理芯片U6输出的各路工作电压是否正常,如果有电压不正常,负载也没有短路现象,则补焊或更换基带电源管理芯片 U6。

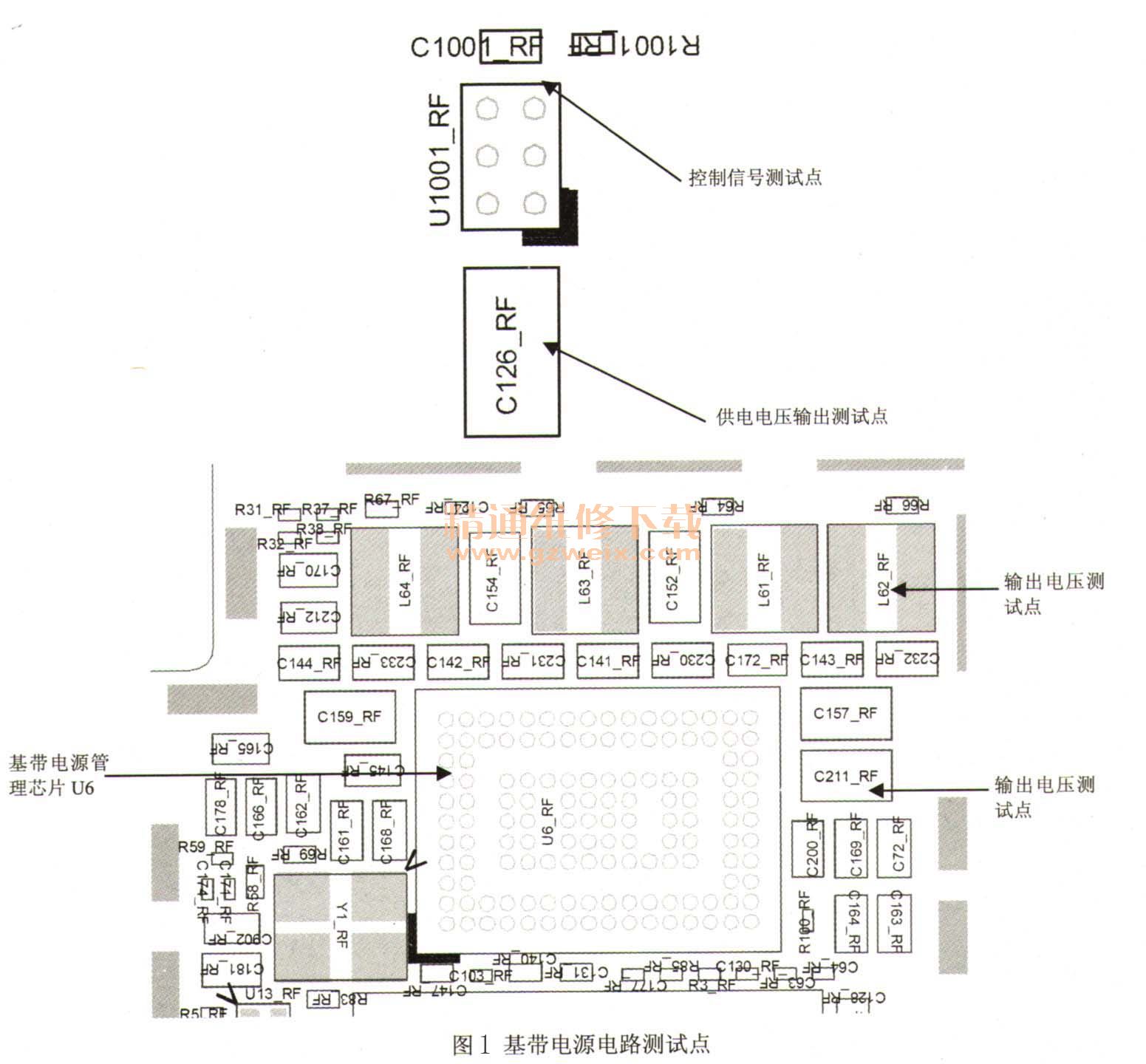

    基带电源电路测试点如图1所示。

     2.基带处理器电路故障维修
    在iPhone 4S手机中,基带处理器主要有进水、摔坏等引起问题较多,只要把握好工作条件和开机时序,就不会很难了。
    经检查发现,基带部分供电管U1001_RF进水腐蚀,彻底清理以后,手机开机正常。

关键词:苹果4s
