电动自行车常用集成电路维修资料(二)
来源:本站整理  作者:佚名  2012-09-29 13:17:37

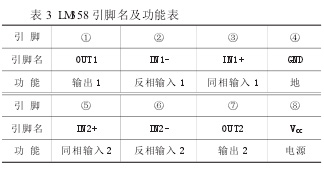

双运算放大器 LM358引脚名及功能见表3所示。



4. 双电压比较器 LM393

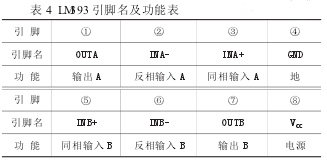

LM393 内设两个完全相同的电压比较器,采用差分输入式。它的工作电压范围为 2~36 V。其引脚功能如图 4 所示。引脚名及功能见表4所示。



5. PWM控制芯片 TL494



TL494 是一种脉宽调制(PWM)式开

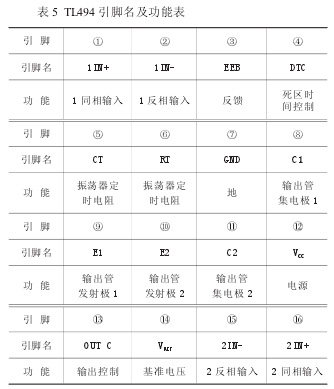

关电源控制电路,芯片内的振荡器既可工作在主动振荡方式,也可工作在同步信号触发状态,驱动输出电路既可工作在双端输出方式,也可工作在单端输出方式。其内部由:基准电压发生器、振荡器、误差放大器、双稳态触发器和比较器等组成。其引脚功能如图 5 所示。引脚名及功能见表5 所示。



6. PWM控制芯片MC33033

MC33033 是一种单片无刷直流电动机控制信号处理器,其内设转子定位解码器、低电压切断控制器(欠电压保护电路)、基准调节器、误差放大器、振荡器和末级驱动等电路。

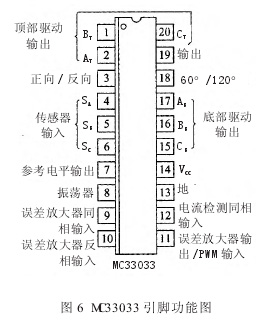

其引脚名及功能见表6。其引脚功能如图 6 所示。
