电动自行车越来越多，于是经常有损坏的充电器送修。由于充电器本身不贵，用最少的时间修好才有价值可言。

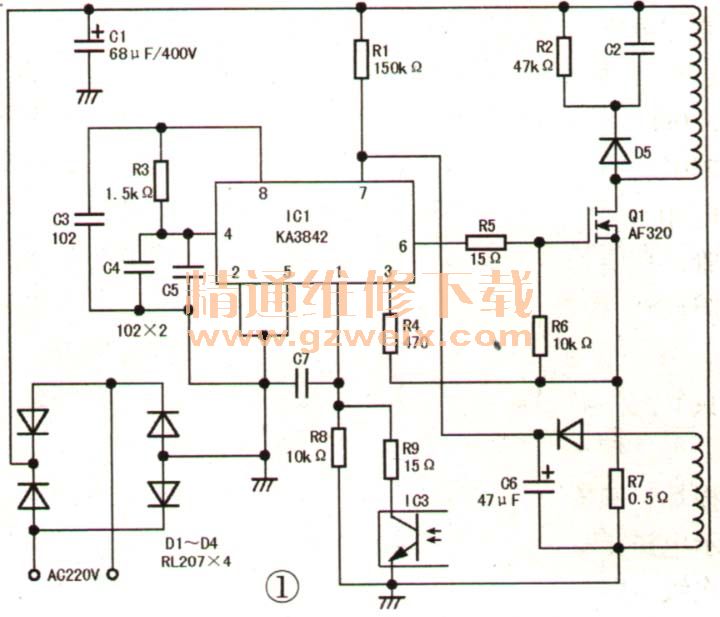

    这类充电器大多采用3842系列芯片，其初级电路如图1所示。实修发现，该充电器的常见故障是指示灯不亮，且R7（0.22Ω）烧焦，并连带损坏Q1（10N60）、IC1（UC3842）、R5 （15Ω）、R7、R4（510Ω）和F1（2A保险管），部分充电器还可能连带损坏D1~D4及光耦IC3。另外，部分充电器的R5上并联有一只1N4148型二极管，该二极管也易连带损坏。

    更换上述损坏件后，若检查C1（68μF/400V）无开焊现象，且有正常的充放电现象，即可通电试验，大多能一次成功。
    维修时，需提前备好UC3842（包括贴片封装的3842），场效应管MDP10N60、0.22Ω/2W电阻（阻值也可为0.33Ω或0.5Ω）510Ω1/8W电阻（阻值也可为330Ω、560Ω或1kΩ），15Ω1/8W电阻，二极管lN4007，2A保险管。所有贴片电阻均可用普通电阻代替，焊在对应焊点上即可；R7若采用四只贴片电阻的，可用一只0.22Ω~0.5Ω/2W的电阻代用。
    这类充电器的次级部分很少损坏，只有输出的空载电压与标示电压不一致时，才有必要检查次级电路。
