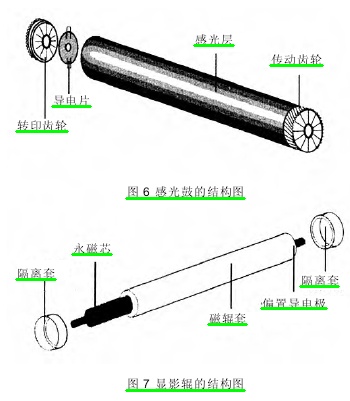

（2）感光鼓的结构如图 6。显影辊的结构如图 7 所示。

（3）当潜像的电场力大于墨粉和载体的亲和力时，墨粉颗粒会在光电导体表面显现出墨粉图像。载体和墨粉按一定的比例混合十分重要。如果墨粉所占比例过大，会造成最终打印浓度偏深、底灰大，且墨粉会从显影器中飞逸出来，污染机内构件。如果载体所占比例过大，最终打印浓度偏浅、偏淡，还会因为缺少墨粉而使载体暴露出来，互相摩擦而引起过早的疲劳。由于每种打印机所使用的墨粉含量都不尽相同，因此墨粉不能随意代用。

（4）定影辊

定影辊分定影上轧辊和定影下轧辊。定影上轧辊也叫加热辊，它主要由陶瓷加热片、支架和定影膜构成，如图 8 所示。

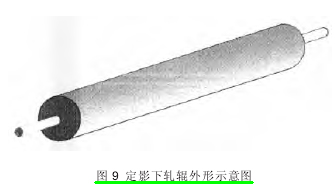

定影下轧辊也称为压力胶辊，它与定影上轧辊配合共同完成热压定影工作，其外形如图 9 所示。

（5）热敏电阻

热敏电阻紧贴在定影上轧辊(加热辊)上，通过热感应方式来感知当前定影上轧辊的温度，以便通过逻辑电路控制加热灯的开关，从而实现对定影温度的恒定调节。

（6）加热灯

加热灯位于定影上轧辊的中间，如图 10 所示。其作用主要是将定影辊加热到定影所需的温度。

（7）清洁机构

清洁机构的主要作用是：将感光鼓表面上没有完全转印的残留墨粉清除掉，它可以分为毛刷式清洁机构和刮板式清洁机构两种。

3. 机械传动系统

机械传动系统主要负责完成打印纸张的传送工作。它主要由传动齿轮、光电感应器、搓纸轮、托纸板以及导轨等部分组成。由于激光打印机类型的不同，所采用的机械传动系统的具体结构也各不相同。目前常见的纸张传动方式主要有吸引式传动和摩擦式传动两种。

（1）吸引式传动方式

吸引式传动方式主要是指采用吸引式电磁离合器

来控制走纸的传动方式。吸引式电磁离合器的基本结构如图 11 所示。它由进纸凸轮、定位凸轮、托纸板、吸引磁芯、电磁线圈、复位弹簧和回位弹簧等部件构成。正常情况下，进纸凸轮被一铁制挡板限制，当发出走纸信号后，电磁线圈流过电流，由于电磁感应，线圈所产生的感应磁场吸引铁制挡板，进纸凸轮即被释放，带动进纸凸轮旋转，即将一张打印纸送入打印轨道。然后，电磁线圈电流消失，铁制挡板失去吸引力，在回位弹簧的作用下恢复原先状态，挡住凸轮转动，这样即完成了一个走纸过程。

（2）摩擦式传动方式

摩擦式传动系统采用摩擦式电磁离合器，其结构如图 12 所示。电磁离合器线圈通电后产生电磁场，将位于离合器中间的联动叉向连轴器一侧推动，从而推动摩擦弹簧，使摩擦弹簧的一端正好插入连轴器的对位孔中，进而带动搓纸轮旋转以完成走纸过程。

4. 传感器
