详解激光打印机输纸系统常见故障诊断维修
来源:本站整理  作者:佚名  2016-01-04 11:23:16

    一、撮纸故障维修
    1.故障原因
    造成上述故障的原因主要有以下几种。
    1)撮纸螺线管插线断开。
    2)撮纸螺线管插线故障。
    3)压力板齿轮损坏。
    4)离合器齿轮损坏。
    2.故障测试及维修方法
    激光打印机摄纸故障的测试及维修方法如下。
    步骤01  检查撮纸螺线管插线是否断开了。如果断开,重新连接插线。
    步骤02  如果连接正常,接着检查撮纸螺线管插线运转是否正确。如果不正确,更换撮纸螺线管插线。
    步骤03  如果正确,检查压力板齿轮是否损坏了。如果损坏,更换压力板齿轮。
    步骤04  如果压力板齿轮正常,检查离合器齿轮是否损坏了,如果损坏,更换离合器齿轮。

    二、输纸系统故障
    1.故障原因
    造成激光打印机卡纸或不能走纸的主要原因有打印纸尺寸不合适,输纸机构中的取纸辊、出纸辊、对位辊等部件磨损或损坏等。
    2.故障测试及维修方法
    激光打印机输纸系统故障的检测及维修方法如下。

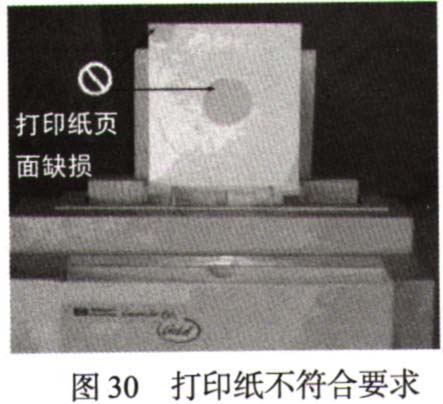

    步骤01  检查使用的打印纸是否符合要求,如打印纸是否出现纸张过薄或过厚、纸张卷曲或卷角、边缘残缺、潮湿、带静电等现象,如图30所示的纸张不符合要求。如果不符合要求,需要更换打印纸。

    步骤02  如果打印纸符合要求,接着检查输纸通道中是否有异物。如果有异物,如图31所示,将输纸通道中的异物清理干净。

    步骤03  如果没有异物,接着检查输纸路径中的传动齿轮、离合器是否正常。如果不正常,需要调整或更换损坏的部件。

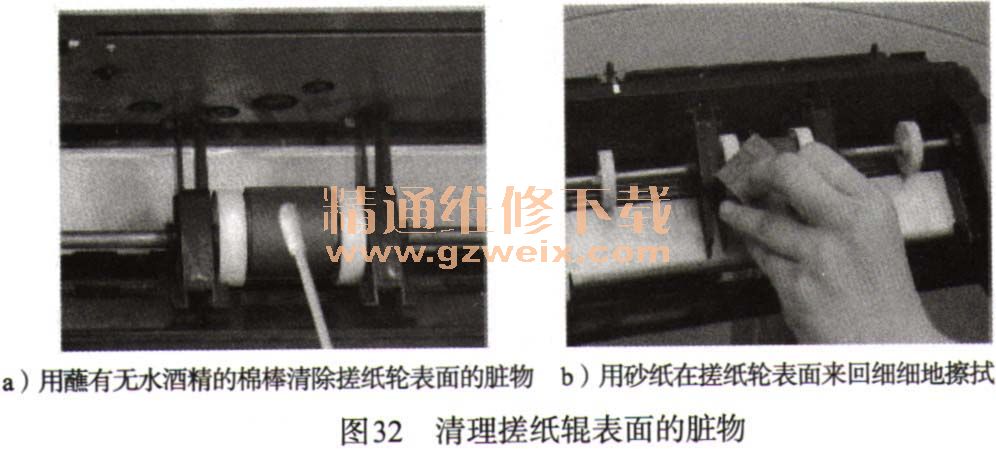

    步骤04  如果输纸路径中的传动齿轮、离合器正常,接着检查输纸机构中的取纸棍、出纸棍、对位辊等是否有脏物或磨损。如果有脏物磨损,需要清理脏物或更换磨损的部件,如图32所示。

    步骤05  如果输纸机构中的取纸辊、出纸辊、对位辊等没有磨损,接着检查输纸机构中的其他部件是否正常。如果不正常,需要调整或更换损坏的部件。
    步骤06  如果输纸机构中的其他部件都正常,需要检查定影组件等其他系统。

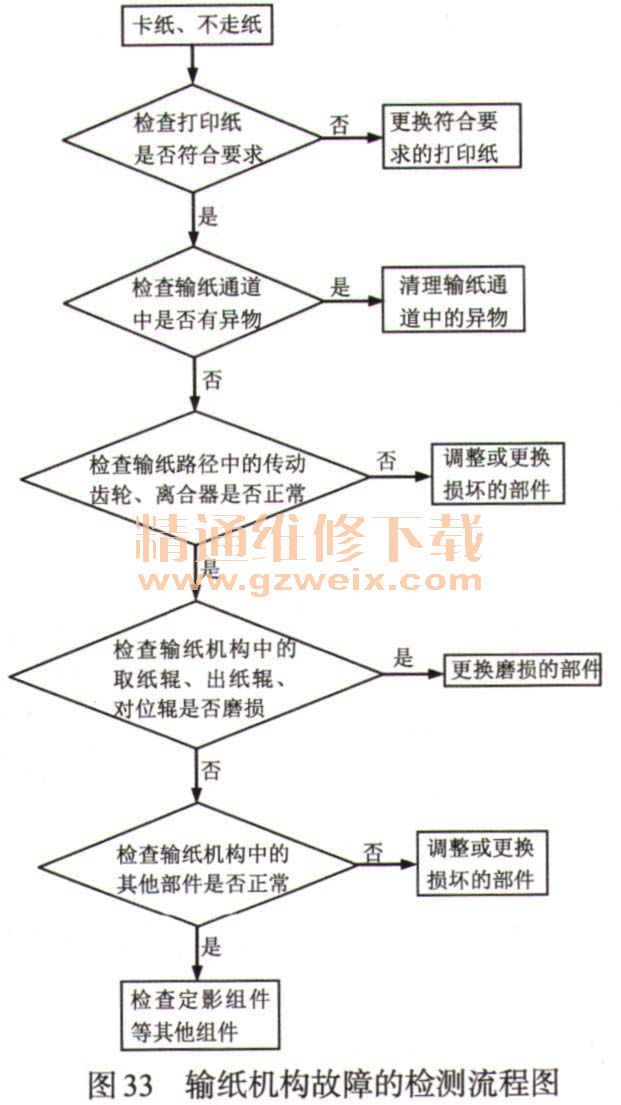

    如图33所示为输纸机构故障的检测流程图。
