（2）图 3 为典型的开关稳压电源电路图。

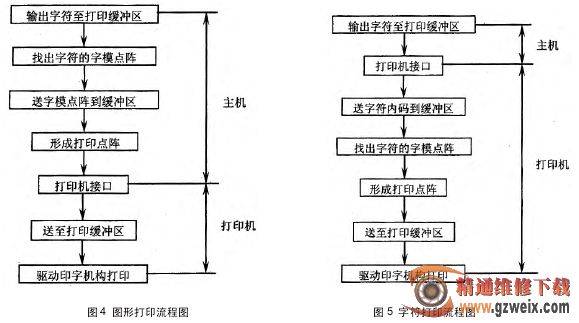

（3）图形打印流程及字符打印流程图，如图 4、图 5所示。

（4）当主机向打印机发出打印指令后，打印机通过

接口电路接收主机发送来的数据。对于这些数据，打印机首先需要判断是字符代码还是功能代码。如果是功能代码，则打印机将这些信息直接转到功能代码处理程序进行处理；如果是字符代码，则将其送入打印机缓冲区，经地址译码器译码，在字符的打印字库中找到相对应的点阵信息后，将其送至数据形成电路以形成驱动打印针的二进制信号。当打印缓冲区中的打印信息已满时，打印头便会在打印驱动电路的驱动下，出针击打色带，同时在字车电机及走纸机构的配合下实现打印头移动、走纸换行等操作，以实现打印过程。

图 6(a)、(b)分别为标准的 24 针打印头外形图和内部结构图。在图 6(a)中，位于左边的一列为奇数列，编号从上到下依次为 1、3、5、7、9、11、13、15、17、19、21和 23；位于右边的一列为偶数列，编号从上到下依次为 2、4、6、8、10、12、14、16、18、20、22 和 24。由于奇、偶两列之间的间距相差 8 个点距，因此打印头在实际进行字模点阵打印时并不像想像中那样直接进行打印，而需要将打印数据通过形成电路的转换后再驱动打印针以实现打印。

图 7 为 24×24 点阵的“王”字字模示意图。实际打印时，将有点的信息表示为“1”，而将无点的信息表示为“0”，这样就形成了打印数据。
