爱普生LQ-1600K II型针式打印机自动装纸或排纸时,压纸杆不能张开或闭合
来源:本站整理  作者:佚名  2013-01-30 09:08:30

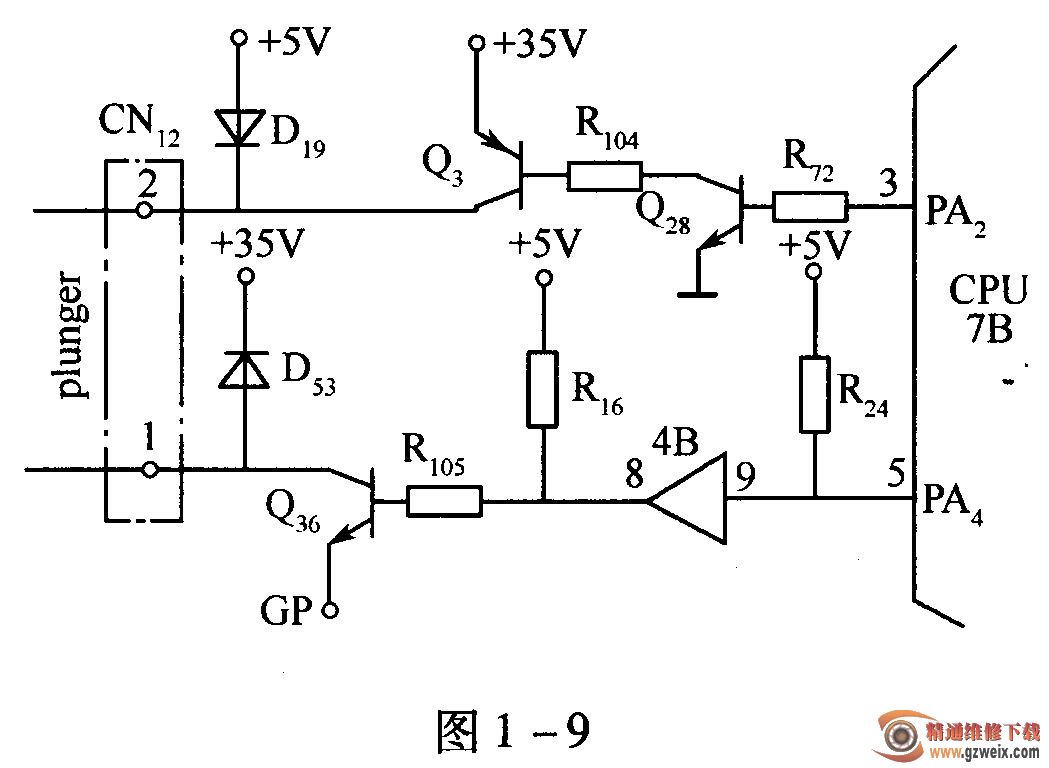

   检查与分析:根据现象分析,该故障一般发生在压纸杆电磁铁驱动电路等相关部位有关电路如图1-9所示。由原理可知,该机通过电磁铁吸合与释放动作,带动连杆传动,使压纸杆张开或闭合,以配合打印机自动装纸或排纸。电路有如下三种工作状态:

    (1)当CPU的PA:和PA4端分别输出高电平和低电平时,晶体管Q28、Q35和Q36导通,+35V电压加到电磁铁线圈上,电磁铁吸合,压纸杆离开打印辊。

    (2)当CPU的PA:和PA4均输出低电平时,Q28和Q35截止,而Q36导通,使+5V电压经二极管D19加到电磁铁线圈上,压纸杆处于锁定状态。

    (3)当CPU的PA2和PA4分别输出低电平和高电平时,Q28、Q35、Q36均截止,电磁铁上无

电压,电磁铁释放。

    根据以上分析,检修时,开机后,装入单页纸,在按下“换行”键时,用万用表测得CN12插座

1脚对地电压瞬间为+35V,随后稳定于+5V(正常应为0V),此时单页纸走到打印头位置时,停止走纸,再测Q36的b极电压为+5V,显然Q36未导通,经焊下检测发现其内部开路。

    检修结果:更换 Q36 (D1579)后,故障排除。
