检查与分析：开机观察，发现走纸电机烧坏。更换走纸电机后，刚开始打印正常，打印十几张后出现上述的故障现象。分析可能是走纸电机控制电路有问题。

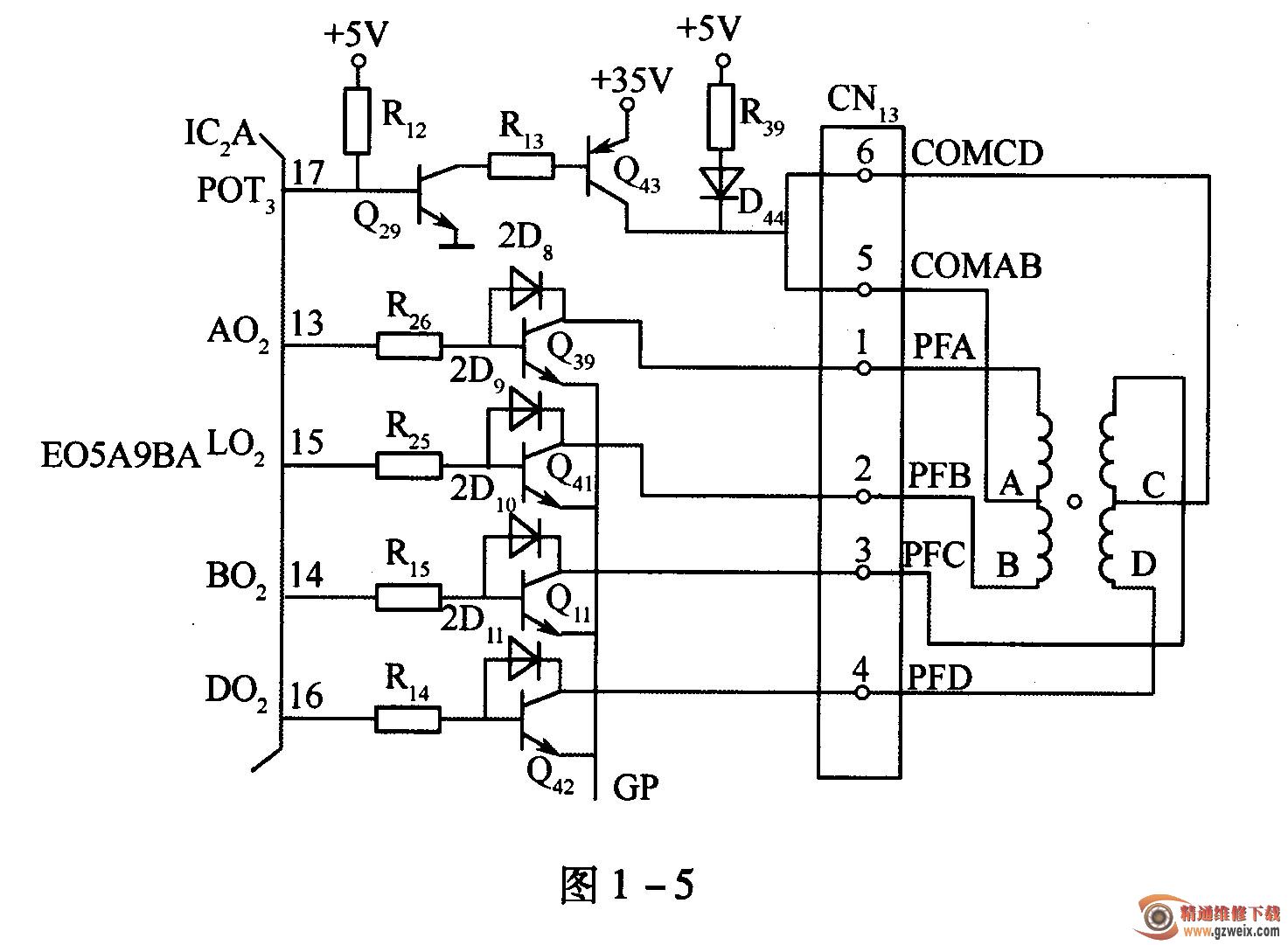

    检修时，拨掉CNB与主控板插头，用万用表测走纸电动机，只是1脚、6脚间电阻不正常。电动机控制电路如图1-5所示。由原理图可知：四相步进电动机为2-2相激励，E05 A09 BA门阵（IC2A）是相序控制，13脚-16脚发出控制脉冲，由三极管Q39-Q42驱动，电动机上受控于IC2A的17脚，由Q29 、 Q43完成。17脚输出高电平时，Q29 、Q43导通，电动机上有＋35V电压；输出低电平时，Q29、Q34截止，电动机被锁定。进一步检测以上相关三极管，发现测量Q43内部击穿。

由于Q43击穿使走纸电机在不工作时也有＋35V电压，从而引起电动机烧坏。如未找到具体原因，换上新电动机仍未烧坏。

检修结果：更换Q43( B884）后，故障排除。
