故障症状：打印的文字有时清晰，有时模糊，有时无字迹，打印头运动正常。

    检查与分析：根据现象分析，问题可能出在打印机打印墨盒出墨控制电路等相关部位。检修时，先让打印机工作，用万用表测直流电源电压＋5V, + 14V, + 14V及＋22V，几分钟后，

+ 22V电压逐渐下降到了＋18V，打印也变得无字迹了。为了验证是否因为电压下降导致打印无字迹，将＋22V输出端另外用0-30V可调直流电源调节到＋22V代替，再将打印机与主机相连，执行打印命令，打印文字清晰，每次开机均能正常工作。

    + 22V电源的工作电流为50mA的脉动直流。在将＋22V电压逐渐调低时，字迹也逐渐

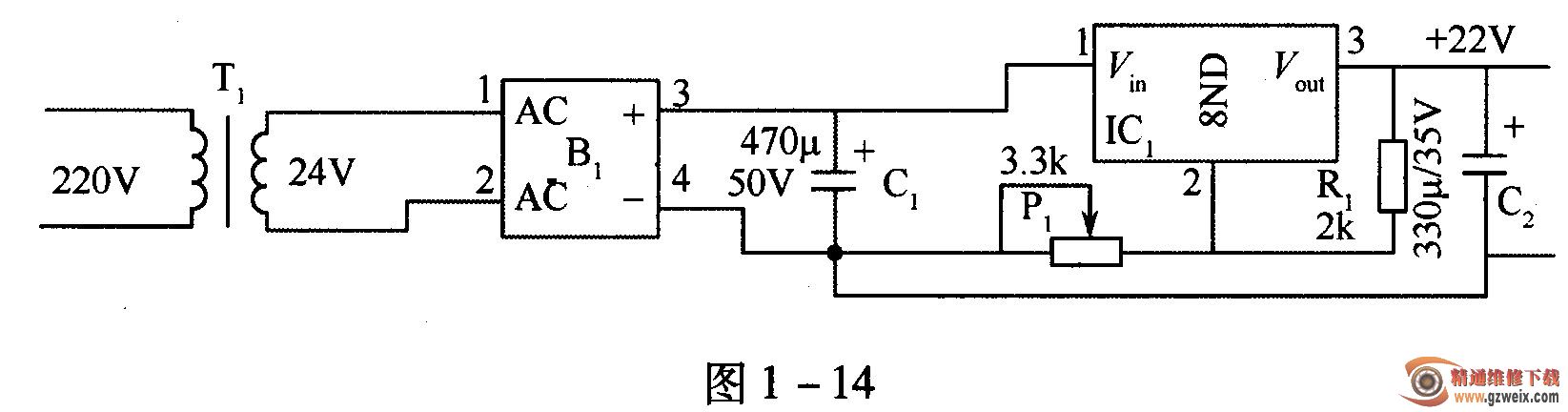

模糊，到＋18V左右打印不出字迹。由于该机无图纸，电源为开关电源，其脉宽调制组件为贴片集成电路，只好自行设计一个能输出＋22V ,200mA的电源，电路如图1-14所示。

    检修结果：该机用此电源代换后，故障排除。
