四、BJ系列喷墨打印机的内部结构及工作原理

    BJ系列喷墨打印机的机械结构主要由四部分组成：BJ喷头和墨盒（墨水的储存、输送及喷射）；清洁单元（喷嘴的维护）；小车单元（运载喷头作左右运动，完成打印位置搜索）；送纸单元（打印纸进给）。

    上述几部分的协同工作，可圆满完成数据或图像的打印输出。

    1.BJ墨盒与喷头
    喷头和墨盒的结构在现有常见的几种BJ系列打印机中是不相同的，可分为两类。一类是以BJ-10ex和BJ-230打印机为代表的“一体化”式结构，喷头和墨水盒是一体化的，墨盒既包括喷头也包括墨水，墨盒本身为消耗品。采取这种一体化结构的墨盒，使得整机结构简单而紧凑，利于减小体积。所以，BJ-10ex系列打印机属于“笔记本”型，小巧便携，号称“掌上打印机”，配有铿电池组，可以与笔记本电脑配套，在无电源的野外使用。而可-230/330的紧凑台式打印机，可实现超高速打印。BJ-10ex系列打印机的机械结构如图12所示。

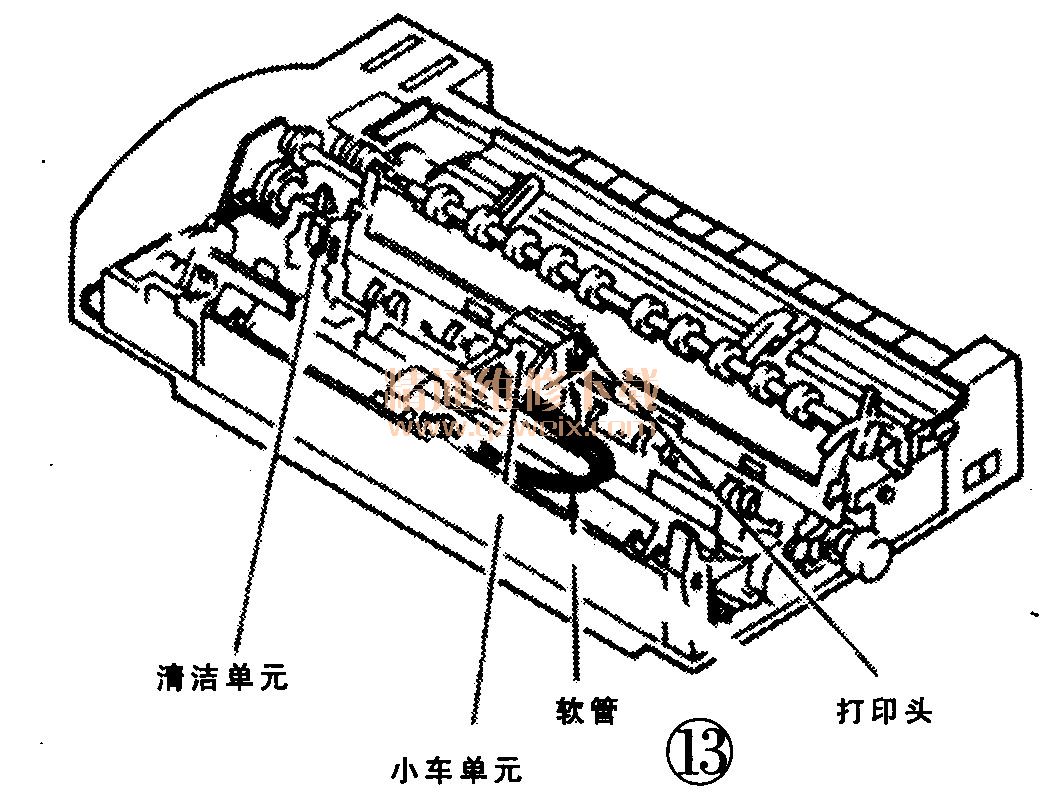

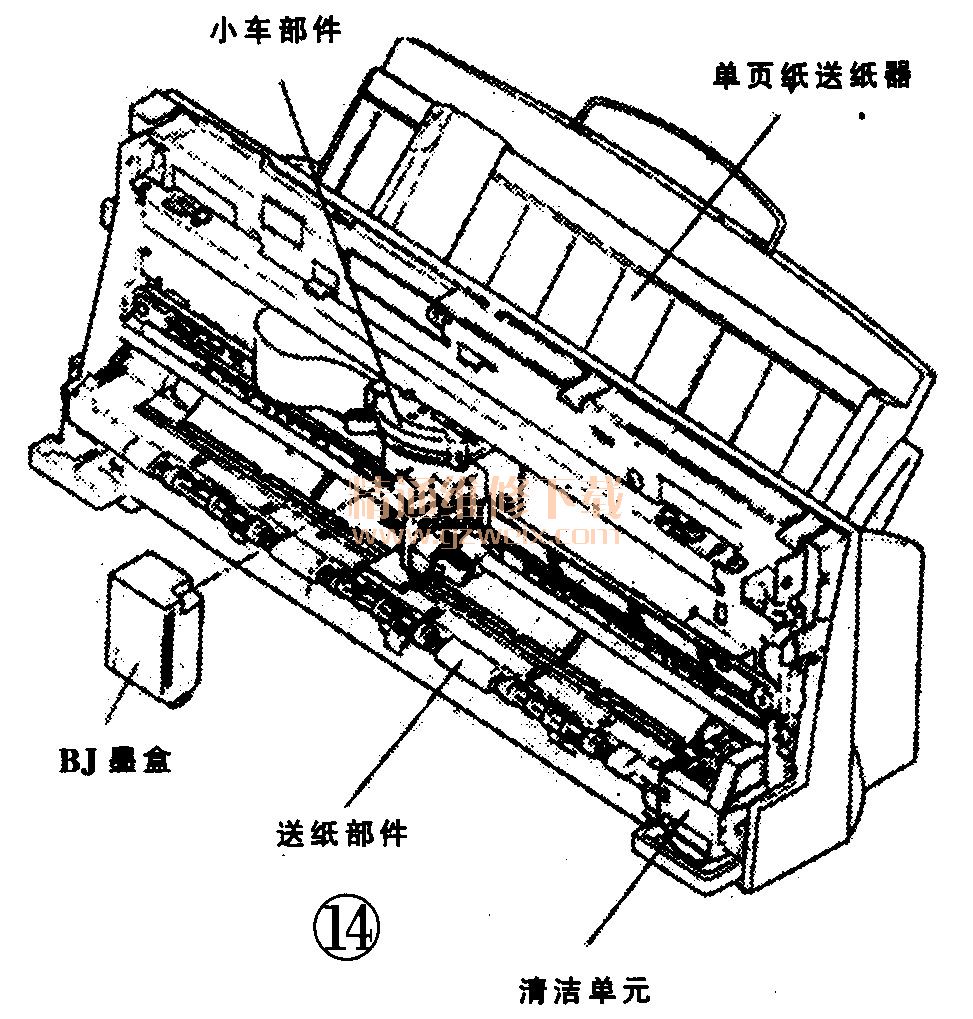

    另一种以可-3309BJc-600/800为代表，喷头与墨盒分离，仅墨盒是消耗品，有利于降低消耗品成本。BJ-230,BJ-330及BJc -600系列打印机的机械结构如图13,14,15所示。

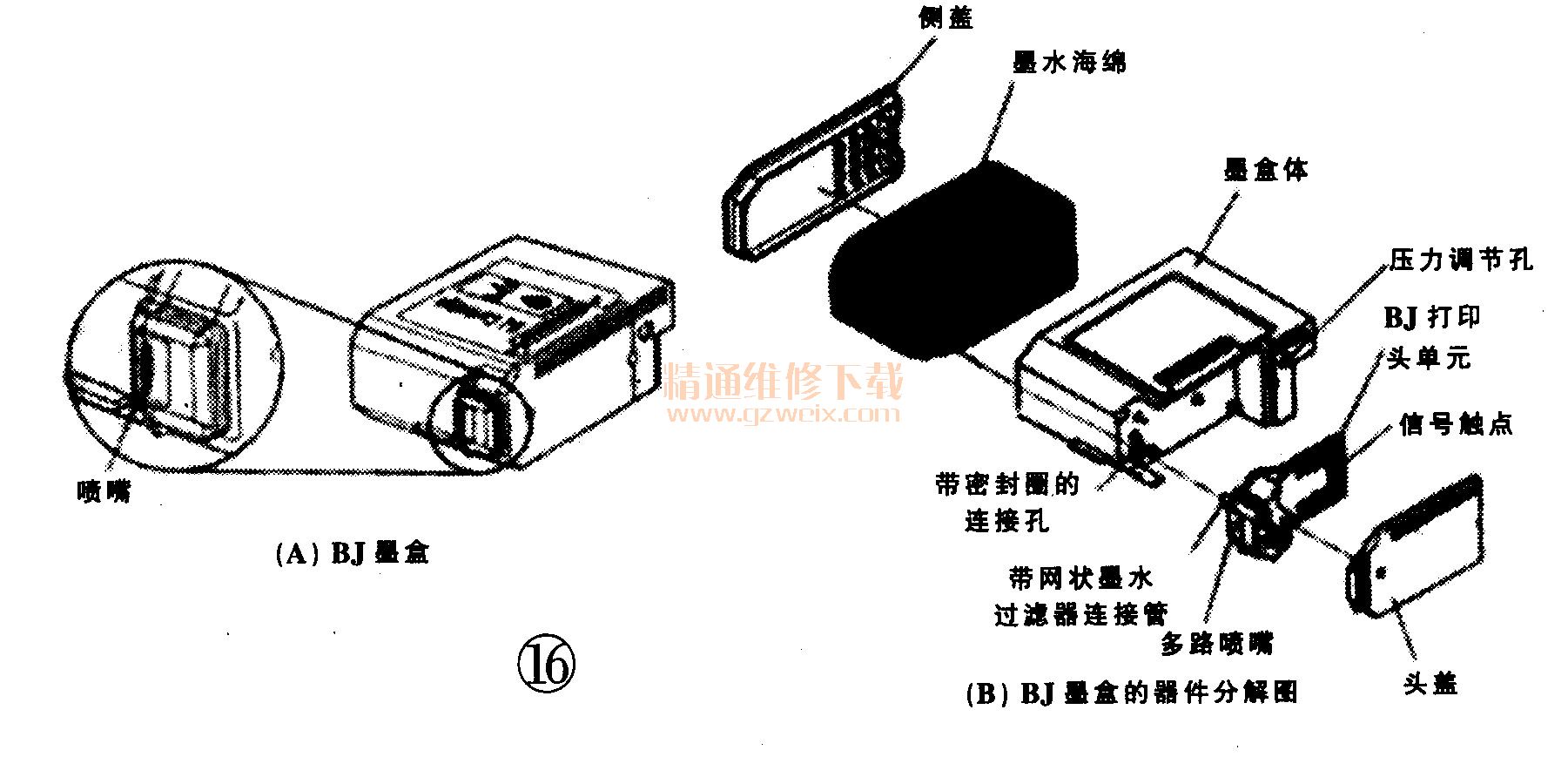

    (1)BJ-10ex系列打印机的墨盒，一体化式结构的BJ墨盒，其结构如图16所示。

    从图中可以看出：一体化结构的BJ墨盒由侧盖、墨水海绵、墨盒本体、上标签、喷头单元、顶盖等几部分组成。其中，墨水海绵用于存储墨水；上标签是墨盒传感器的识别标志；信号触点实现喷头总成与主控逻辑板之间的电连接。

    (2)BJ-330和BJ-600/800系列打印机的喷头及墨盒结构（分立式结构）。

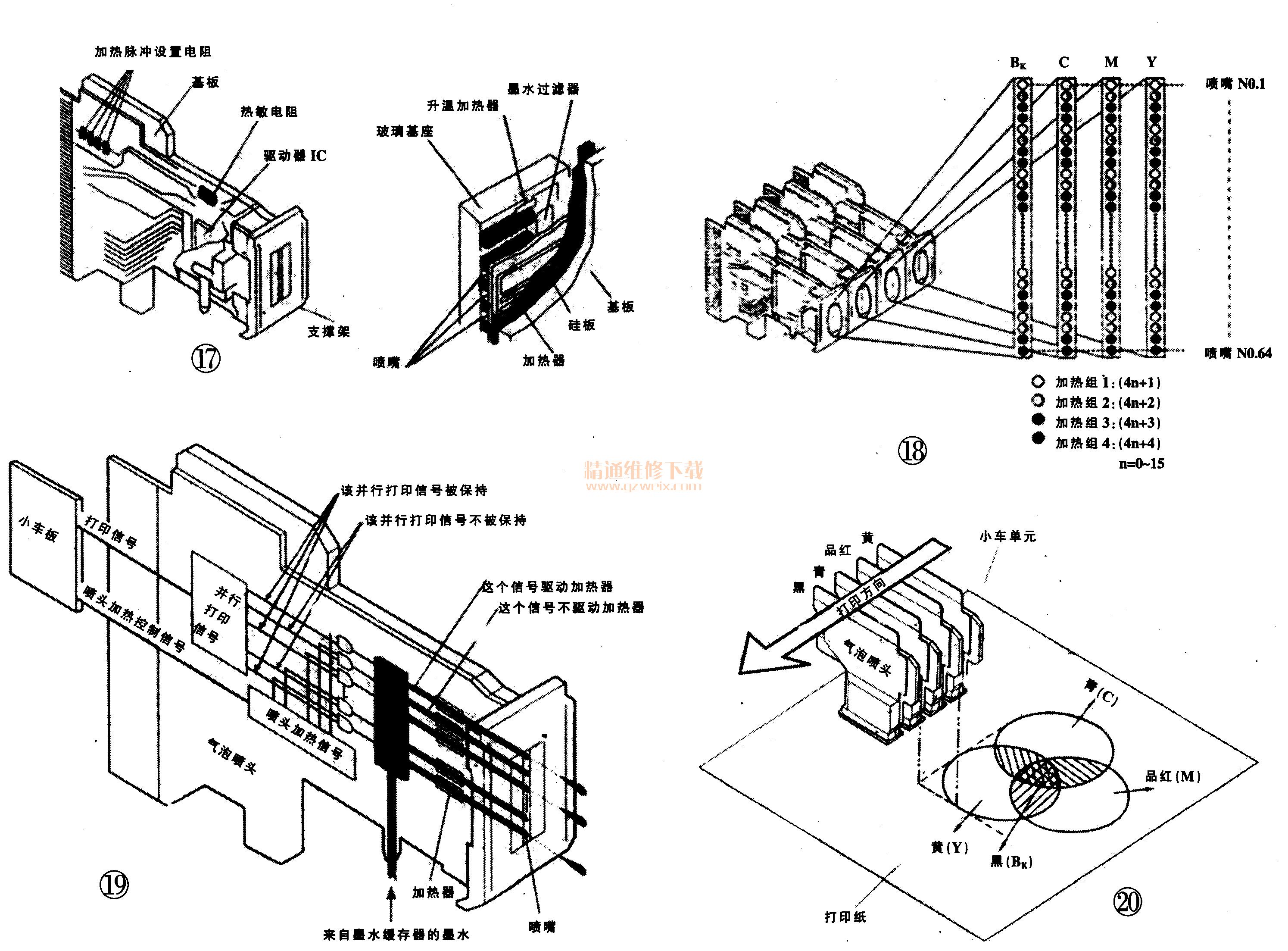

    1)喷头结构：这几种打印机的喷头和墨盒是分离的，其喷头结构见图17所示。它由基板、硅板、墨水过滤器、加热器、升温加热器、热敏电阻、加热脉冲设置电阻、驱动器热片、喷嘴等部分组成。其中：热敏电阻用来检测气泡喷头温度，使其在打印过程中处于最佳温度。当温度变化时，经热敏电阻测出后，传送给CPU。经过CPU的识别和判断，输出相关的控制信号，经过对应的控制电路处理后，将控制信号送到打印头，并由升温加热器加热。加热脉冲设置电阻为加热控制服务，它可以调节加热脉冲幅度，以此来减小喷头制作偏差带来的影响。喷头上的喷嘴排列与BJ-10ex一样，即64个喷嘴排成竖一列，间距为1/360英寸。驱动器IC的作用是将逻辑板传来的串行打印信号转换成并行打印信号传送给喷嘴。传送给喷嘴的64路加热信号被分或4个“非重叠组，（4n+1）,(4n+2)、(4n+3)、(4n+4),n=0-15，将四组喷嘴分别加热，以减小电源负载，如图18所示。

    2）喷头的打印信号：喷头的打印信号如图19所示。从图19中可见：由小车电路板向喷头传来两种信号------打印信号和加热控制信号，打印信号通过驱动转换为并行打印信号，只有上述两种信号同时选中的喷嘴才能喷出墨水。图中，喷头加热信号送至“与门”的一个输入端；并行打印信号加至“与门”的另一个输入端，根据“与门”电路的逻辑关系，“有0出0;全1出1”，只有在这两个信号都同是高电平“1”时，与叮电路的输出才是高电平“1”，其输出端所控制的加热器才会被加热。如图中从上至下第1,3,5个并行打印信号被保留的与门电路，其对应的喷头加热器被加热、对应的喷嘴有墨粒喷出；而第2和4个并行打印信号不被保留的与门电路，（输入端有一位是“0”），其对应的喷头加热器不能被加热，对应的喷嘴就没有墨粒喷出。喷墨打印机就是以这种方式，按照字符或图形“点阵信号”的规律来控制打印头的喷墨，从而在打印纸上形成字符或图形。

    3）彩色打印方式的喷头排列：BJ彩色系列打印机BJC-800和BJC-600都有四种颜色的喷头，如图20所示（凡是前缀是“BJC”的，都是彩色喷墨打印机）分别有四个装有不同颜色墨水的墨盒，其排列顺序从左至右分别是：黑色（BK）、青色（C）、品红(M)、黄色（Y）；四种喷头在小车上平行排列，间距1/2英寸。彩色打印是由三元色的碱性混合物M,C;Y,（品红、青、黄）和黑色在一个点上的混合来实现彩色打印输出的。

    4）彩色打印机的打印信号和加热信号传送方式：由计算机发出的打印信号经逻辑板→小车板→传送到喷嘴上。喷头的加热由三个信号共同控制，即打印信号、加热信号及喷头选择信号------只有当这三种信号同时选中时喷头才能被加热（对照上述BJ系列喷嘴的加热位号控制可见：、彩色打印机的喷嘴选择只多了一个“喷头选择信号”，以在彩色打印过程中根据颜色的变化适当选择不同颜色的打印头，其余部分都相同）。

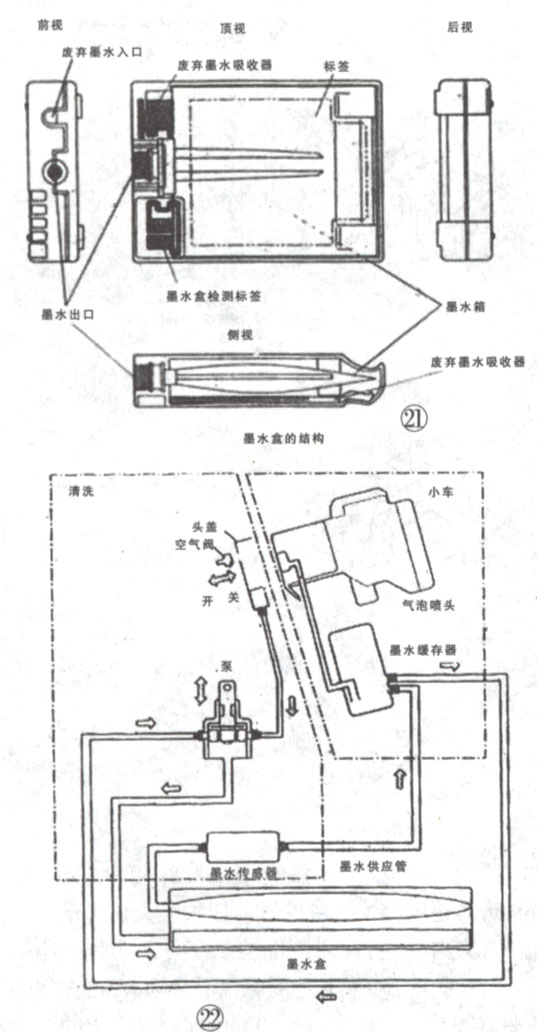

    5）墨盒结构：对于BJ -330BKC-600和BJC-800打印机而言，墨盒的结构是相同的。只是内部所充的墨水不同而已，如图21所示。

它包括墨水箱、废弃墨水吸收器、墨盒标签及墨盒检测标签等几部分。废弃墨水吸收器用于储存喷嘴清洗及维护喷射过程中由“泵单元”抽出的墨水；以及由墨水缓存器中流出的墨水。墨盒检测标签是打印机中墨盒传感器检测的标志，以此判别墨盒的有无。
