兄弟M2024型针式打印机,机内无论有纸无纸,纸张检侧指示灯均亮红灯报警,不能打印也不能自检
来源:本站整理  作者:佚名  2015-11-26 10:42:54

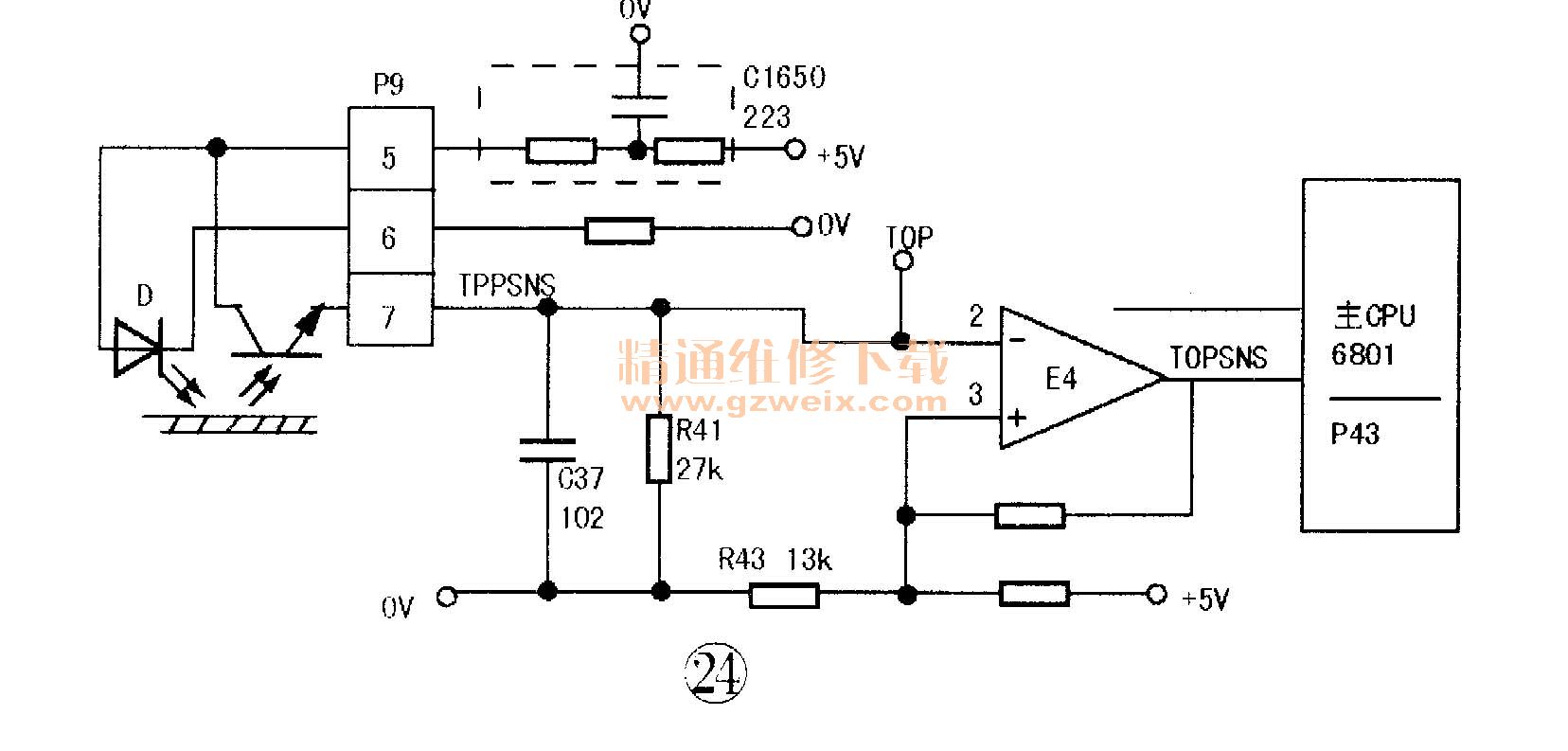

    分析检修:根据现象分析,该故障可能发生在纸张控制电路等相关部位。有关电路如图24所示,由原理可知:控制板上主CPU6801输入口P43的TOPSNS信号(低电平有效)表示有无单页纸的信号,单页纸的状态接到插件P9上,当单页纸装上后,发光二极管发出的光照到单页纸张上又射到光电三极管的基极上,经比较放大器#E4放大后输出TOPSNS信号,此信号为低电平时表示有纸,高电平时表示无纸。

    检修时,打开机盖,用万用表检测发现发光二极管D已坏,所以根本无光反射到光电三极管上,造成无论有纸或无纸光电三极管均不导通,则TOPSNS信号一直为低电平,经比较器#F4反向后一直为高电平,给CPU6801输入缺纸信号,使机器一直处于脱机等待状态而无法联机运行。更换发光二极管D后,故障排除。
