四、色带机构
    1．色带机构的结构

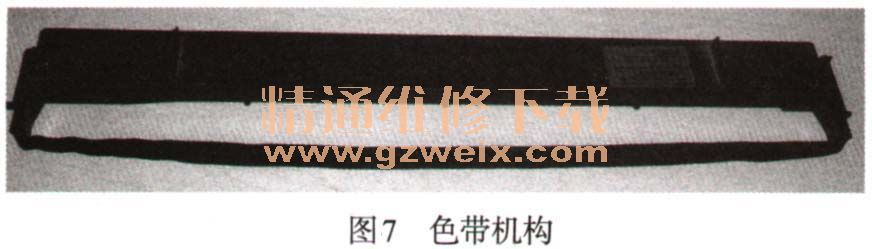

    针式打印机色带机构的作用是驱动色带做单向循环运动。色带机构主要由色带传动机构（色带驱动齿轮、色带传动齿轮、滑轮）、色带盒（色带芯、墨盒传输齿轮）、色带驱动电机（在电机驱动的色带机构中使用）等组成，如图7所示。

    2．色带盒装置工作原理

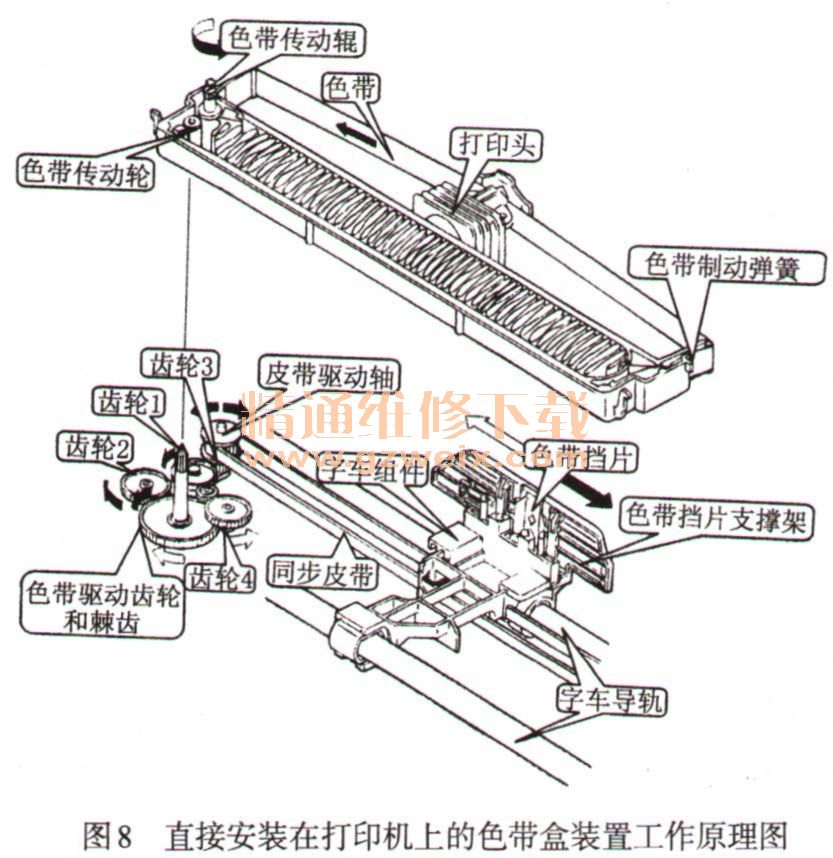

针式打印机色带盒的安装是依靠色带卷动辊（色带驱动齿轮）和色带压辊固定的。当字车从左向右移动或按相反方向沿着字车导轨轴移动时，皮带就会带动齿轮转动。同时，该转动还可以通过齿轮链传动给色带驱动齿轮。而且，由于齿轮是通过一个活动齿轮连接的，不管字车移动的方向是左还是右，色带齿轮的转动方向总是恒定地按逆时针方向旋转。图8所示为直接安装在打印机上的色带盒装置工作原理图。

    五、纸机构

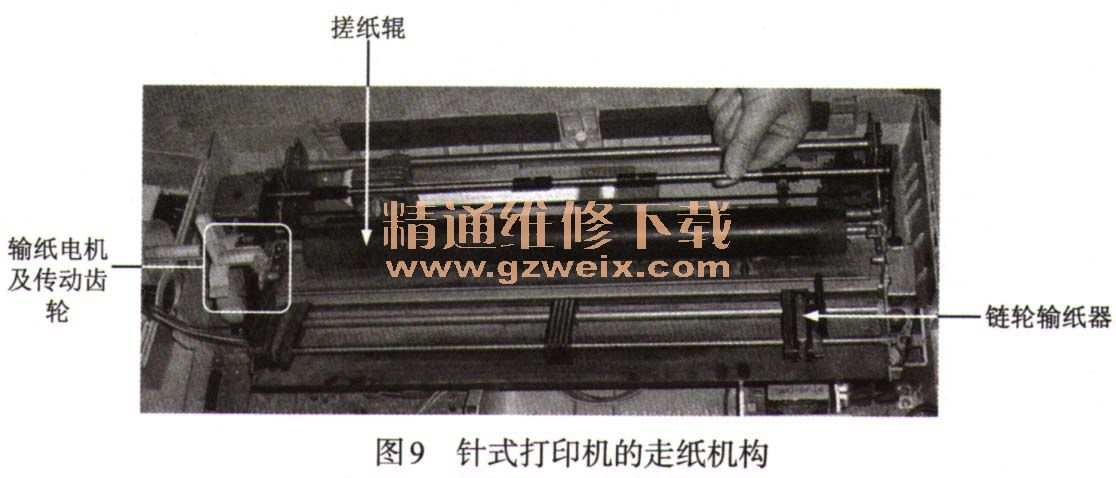

    针式打印机的走纸机构是驱动打印纸沿纵向移动以实现换行的机构。走纸机构主要由输纸方式调节杆、纸张检测传感器、离合器、搓纸辊、摩擦压辊、压纸杆、出纸辊、卷纸手柄、输纸电机、传动齿轮、链轮输纸器和输纸电机等组成，如图9所示为针式打印机的走纸机构。

    进纸方式有两种：摩擦进纸方式和链轮进纸方式。在下面将描述它们各自的工作原理。
    1．摩擦进纸机构
    走纸机构采用摩擦进纸方式的打印机，打印时不必使用带输纸孔的打印纸，采用普通打印纸即可。打印时，输纸电机带动传感齿轮，继而带动搓纸辊中的大小胶辊和打印辊转动，使打印纸通过搓纸辊的大小胶辊将打印纸送到打印辊。在打印辊经过打印头后，再经过打印辊和摩擦压辊传送，最后由出纸辊传送出打印机。如图10所示为摩擦进纸机构的结构图。

    2．链轮进纸机构

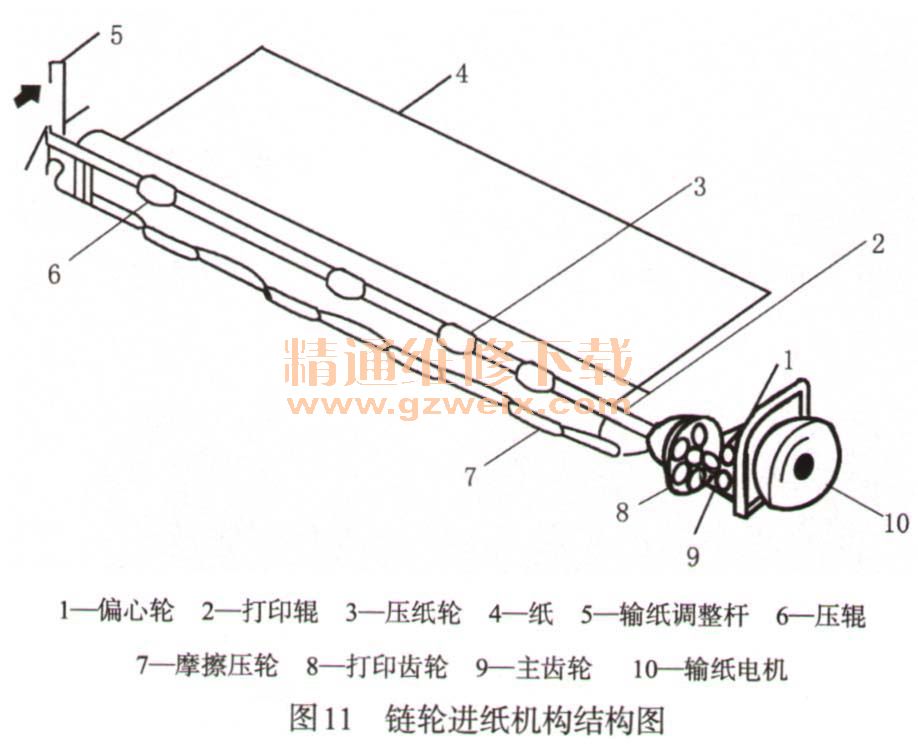

    将带输纸孔的打印纸安装到链轮输纸器的链轮上，当打印机开始打印时，控制电路驱动输纸电机转动，输纸电机带动传动齿轮，传动齿轮又分别带动打印辊和链轮输纸器转动，链轮输纸器传动的同时通过链轮将打印纸向打印辊传送。在打印辊经过打印头打印后，再经过打印辊和摩擦压辊传送，最后由出纸辊传送出打印机，如图11所示。

    六、纸尽检测机构

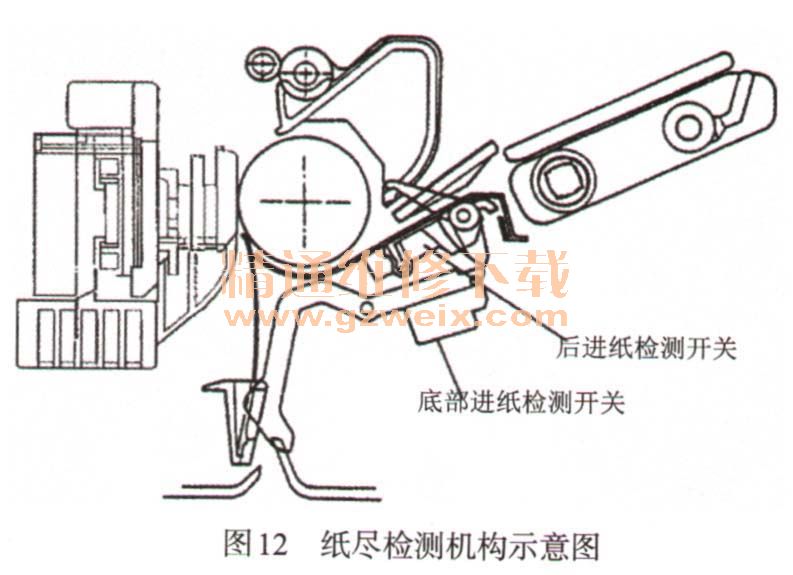

    纸尽检测机构由一个后进纸检测开关和一个底部进纸检测开关组成，如图12所示。后进纸检测开关用于检测从打印机后面退纸的纸尽。底部进纸检测开关用于检测通过打印机底部拖动式进纸的纸尽。

    七、打印间隙调整机构

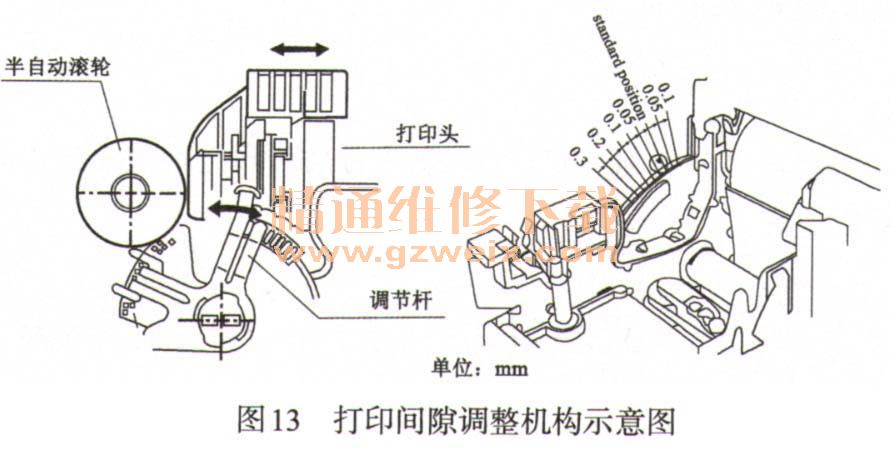

    打印间隙是指打印头与打印辊之间的间隙，可以通过调节字车偏心轴套杆，使字车电机前后移动，从而达到正确调节的目的。从打印机的工作方向看，调节杆位于打印机的左边，可以通过移动调节杆来改变间隙。向打印辊方向移动调节杆时，打印间隙变窄；而将调节杆向相反方向移动时，此间隙变宽。调节杆设计为可以按格进行调整，每调节一格，都可改变打印间隙（调整范围：0.05~0.1 mm），如图13所示。
注意：不要将此间隙调整得比标准位置指示窄，否则会出现污纸现象或损坏打印头。
