爱普生R200打印机无法开机
来源:本站整理  作者:佚名  2015-12-31 11:06:54

    故障症状:爱普生R200型彩色喷墨打印机,无法开机。
    故障原因:桥式整流电路DB1和滤波电容C11击穿断路。
    分析检修:经检查发现电源线良好,怀疑电源供电电路发生故障。
    其检修方法如下。

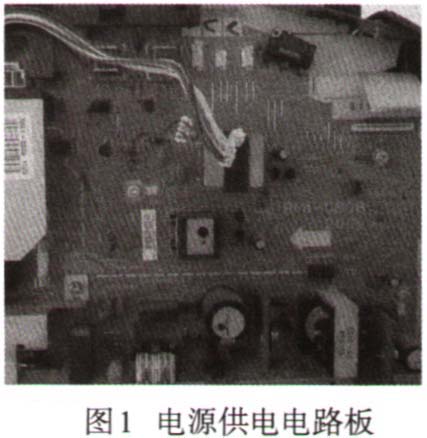

    步骤01  拔掉电源线,拆下电源供电电路板,如图1所示。

    步骤02  检查电路板上的元器件,经检查发现熔断器烧断,说明该电路中有短路性故障。
    步骤03  用万用表对桥式整流电路DB1、滤波电容C11、开关晶体管Q1等元器件进行检测,发现桥式整流电路DB1和滤波电容C11击穿断路。
    步骤04  将损坏的元器件代换后,开机测试,故障排除。
