四、显影原理
    1．显影概述
    墨粉被施加到硒鼓上的不可见的静电荷图像上，从而在硒鼓表面创建了一个墨粉图像（已显影图像）。激光打印机显影系统主要由高压显影辊、齿轮、导电卡口、弹簧、支架、消电齿条等组成。如图13所示为激光打印机显影系统。

    2．各部件的说明

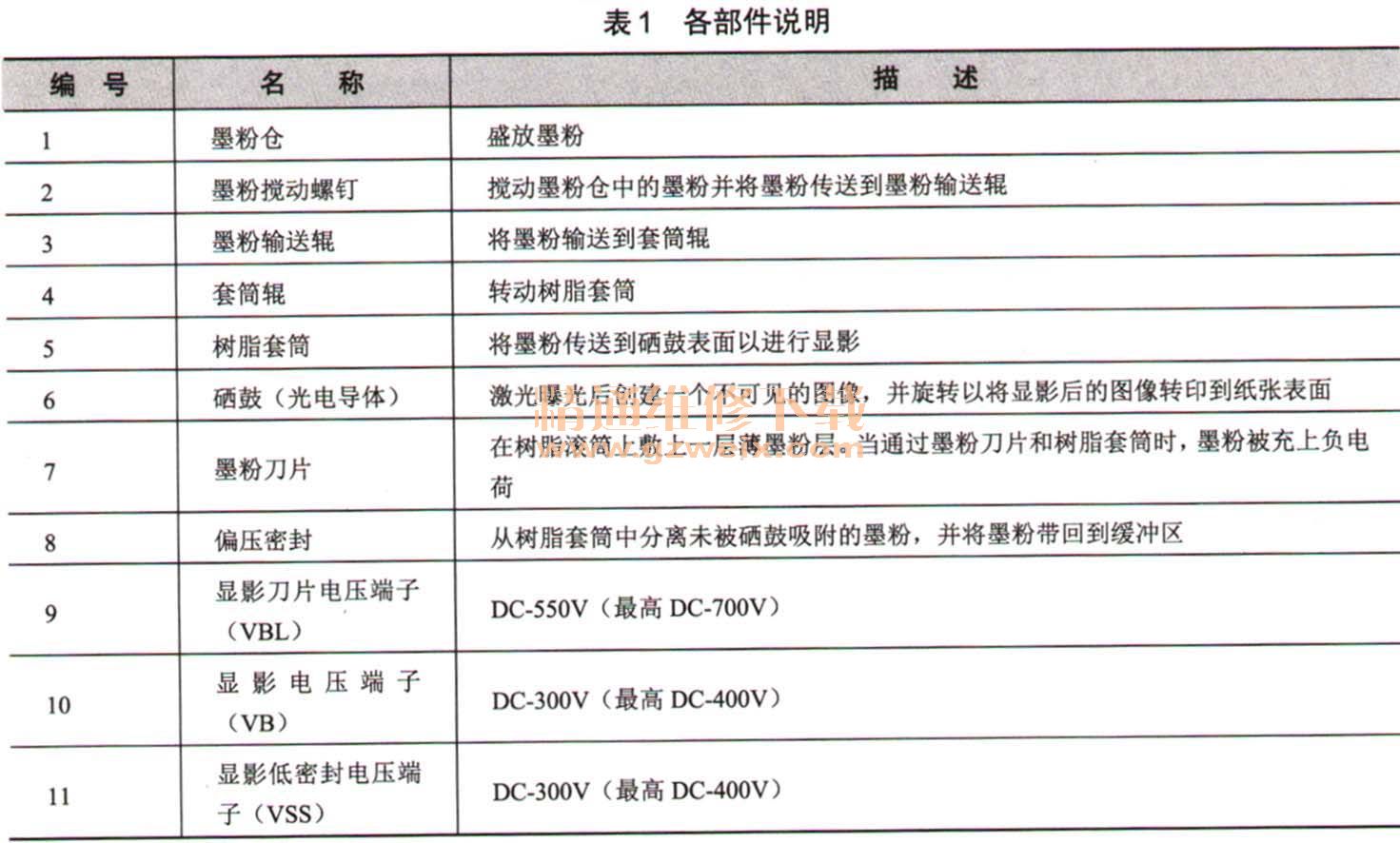

    图12中各部件的说明如表1所示。



    3．工作原理
    激光打印机显影系统的工作原理如下。
    在感光鼓上形成静电潜像图后，输纸系统推动打印纸进入激光打印机内部，同时感光鼓一侧的齿轮带动带有高压的高压显影辊转动。当打印纸运行到感光鼓与高压显影辊之间时，打印纸在摩擦力的作用下继续前行。同时，打印纸上的高压将感光鼓上的显影内容吸附到打印纸上，完成转印过程。接着，消电齿条将打印纸上的高压短接到“地”消除打印纸上的高压。接着，带有转印内容的打印纸继续移动进入定影系统。

    五、图像转印原理

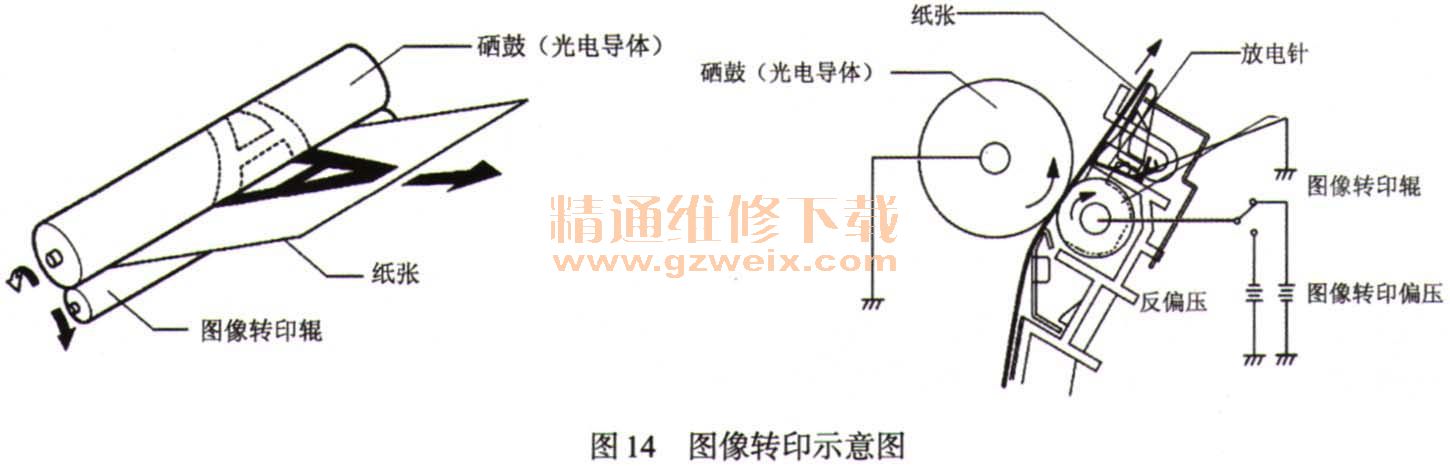

    如图14所示为图像转印示意图。

    1）图像转印是将显影过程中在硒鼓表面创建的墨粉图像转印到纸张上的过程。
    2）作为图像转印方法，辊图像转印代替了原来的电晕图像转印。
    3）在辊图像转印中，由于电晕放电，因而仍会产生少量的臭氧。而且，由于纸张始终经由硒鼓和图像转印辊挤压，因而没有墨粉污点。
    4）当清洁图像转印辊时和打印之前，将施加反偏压。
    5）通过放电针释放掉纸张上剩余的电势。

    六、定影
    1．定影概述

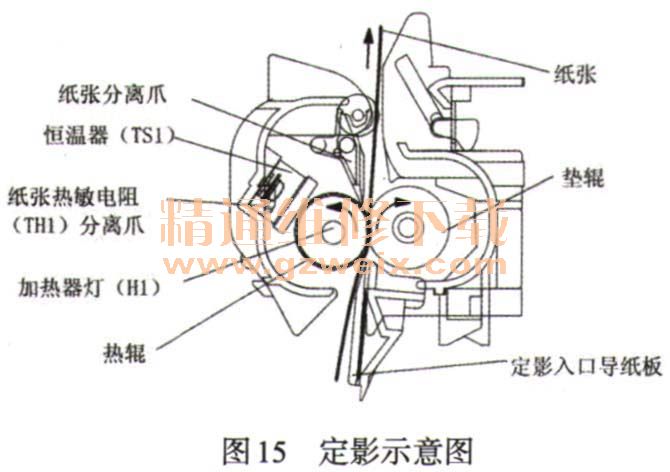

    如图15所示为定影示意图。

    1）将转印在纸张上的墨粉图像牢牢地固定在纸张上。
    2）定影系统采用的是热辊系统。定影系统通过加热器灯加热热辊来熔化墨粉图像，并通过热辊和垫辊之间的挤压而将墨粉牢牢地固定在纸张上。
    2．定影单元温度控制电路
    1）热敏电阻检测热辊表面的温度并输入模拟电压到IC1中。根据此资料，从ICIA-55输出加热器的开庆信号，使加热器灯亮或灭以控制定影单元的温度。
    2）如果热敏电阻检测到了一个高温故障（如果热辊的表面温度超过230℃），但加热器灯并未熄灭，则从IC7-79发出的信号由低电平变为高电平，从而强行熄灭加热器灯。
    如图16所示为定影单元温度控制电路图。

    3．工作原理
    激光打印机定影系统的工作原理如下。
当感光鼓上的潜影图像被转印到打印纸上后，打印纸继续前进进入定影系统中。当打印纸触碰到定影打印纸传感器时，打印纸上的墨粉在高温环境下被熔化。同时，定影系统中的齿轮组带动加热辊、下辊、出纸杆转动，当打印纸运行至加热辊与下辊之间时，两辊带动打印纸运行，两辊间形成的压力将熔化的墨粉压入打印纸的纤维中，墨粉就牢固地附着在打印纸上，接着，出纸杆继续将打印纸输出。

    七、出纸机构原理
    纸张通过定影单元后，被定影单元的出纸滚输出定影单元。如果纸张前沿触动传感器杆，传感器发出出纸信号。如果纸张后沿通过出纸传感器杆，传感器发出出纸结束信号。
    纸张到达出纸板时被翻转，并被出纸辊输出到主机壳上，如图17所示。

    激光打印机输纸系统的工作原理如下。
    当感光鼓完成图像“曝光”后，打印机的主控电路向离合器发送进纸信号，离合器接到信号后，将离合齿轮松开，离合齿轮受到齿轮组的动力作用驱动释放杆运行，释放片松开，托纸盘抬起，搓纸轮搓动打印纸前行。与此同时，分页器将被搓打印纸以下的打印纸阻止在纸道内，以确保每次被搓的打印纸都是单页运行。搓纸轮运行一个周期，将被搓动的打印纸送到对位辊下，此时，离合齿轮、释放片也都运行完各自的一个周期，离合器阻止离合齿轮运行、释放片归位将托纸盘送回原来的位置。
