故障症状:惠普Laser Jet 6P型激光打印机,打印效果不好,有时无进纸动作,在垂直方向上有断线。
故障原因:加热辊内部损坏。
分析检修:根据现象分析,打印时无吸纸动作,是由于控制电磁铁未吸合所导致的。其具体检测方法如下。
步骤01 用万用表检查电磁铁电阻值为108Ω,信号来自右侧插头,正常;检查电源高压板,信号经J303的4脚、5脚到Q301,B极到IC301的6脚,均正常。

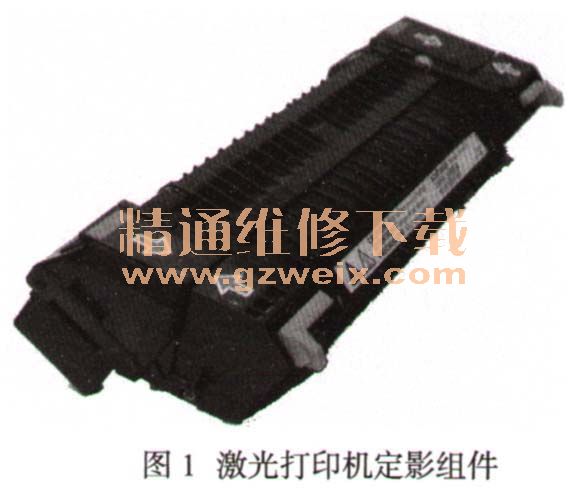

步骤02 由于打印时加热组件要预热,因此怀疑定影加热组件不加热使电磁铁不吸合。用替换法更换定影加热组件,然后进行测试,发现更换后打印机工作正常。如图1所示为激光打印机定影组件。
步骤03 拆开定影加热组件后,进一步检得陶瓷加热辊的阻值为无穷大,说明其内部损坏。更换陶瓷加热辊后,故障排除。
