故障症状：爱普生LQ-1600K型针式打印机，通电开机后，字车复位正常，但面板上指令灯始终不亮。
    故障原因：指令灯驱动控制电路LED发光二极管损坏。

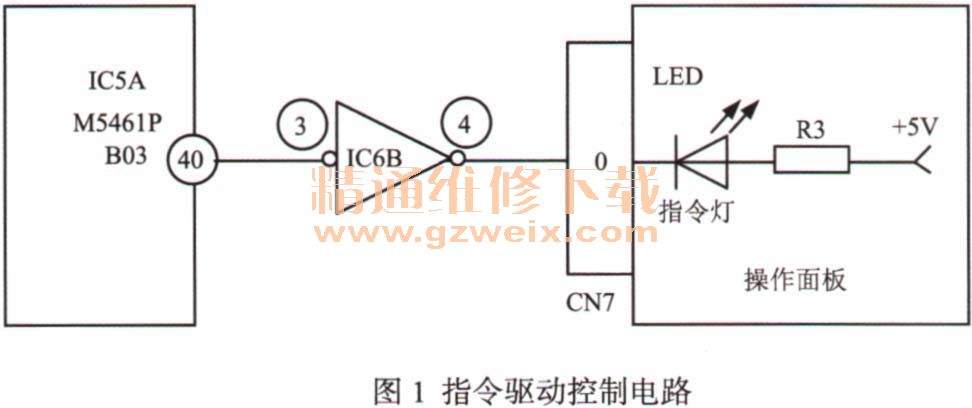

    分析检修：出现上述故障后应重点检查指令灯驱动控制电路，相关电路如图1所示。

    用示波器检查IC5A 40脚、IC6B③④脚电平，结果测得IC5A 40脚为低电平，且IC6B③④脚逻辑电平也正常。怀疑LED发光二极管或R3限流电阻损坏。
    切断电源后，用万用表R×10kΩ挡测得发光二极管LED的正、反向电阻均为无穷大，说明已经损坏。
用一只新的同类发光二极管代换后，通电试机，指令灯工作恢复正常，故障排除。
    提示：该打印机指令灯的状态爱IC5A集成电路输出信号的控制。通常情况下，来自IC5A（M5461P）40脚B03的灯控制信号经过驱动器IC6B→CN7控制指令灯的点亮或熄灭。正常工作时，IC5A的40脚输出为低电平，驱动器IC6B输出也为低电平，指令灯就会导通发光。
    判断发光二极管是否损坏，可用万用表R x 10kΩ挡进行检测，正常的发光二极管用R×10kΩ挡测量时，其正向电阻应在几千欧至几十千欧，而反向电阻应为无穷大。
