故障症状：紫金ZJ-3100型针式打印机，在使用中经常发生断针、刮色带现象，有时还会烧掉针线圈。
故障原因：针驱动电流电位器接触不良。
分析检修：出现上述故障后，经仔细观察，发现出针力度过大，打印时发出的声响较其他打印机大，烧针线圈和断针是因为针驱动电流过大造成的。估计是由于调节针驱动电流的调节元件或与其有关的元件不良引起的。

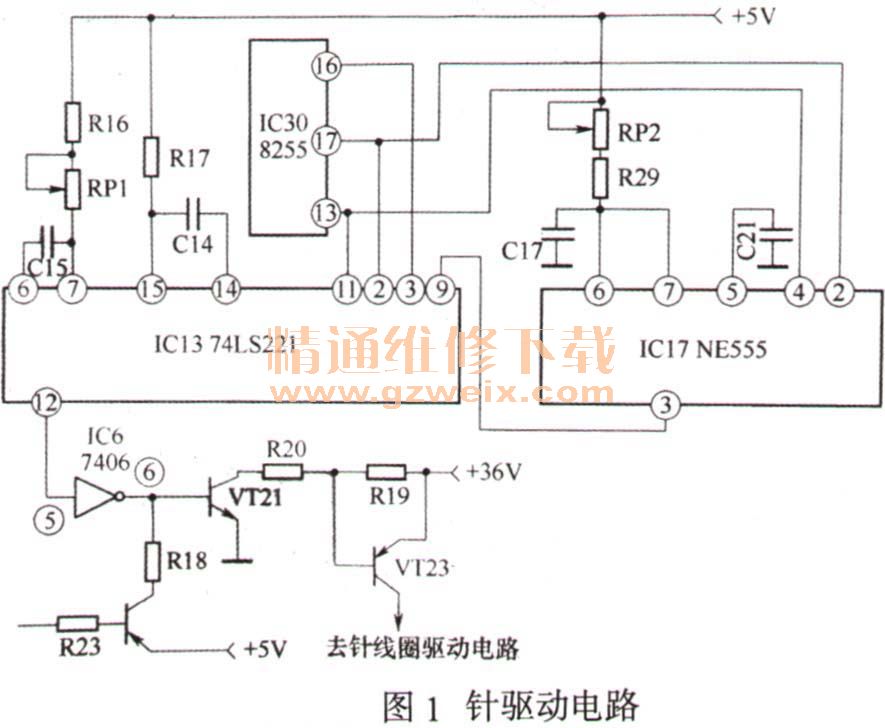

由图1可知，RP1是针驱动电流调节电位器，对其检查发现该电位器呈接触不良状态。

用无水酒精对RP1进行清洗后，发现该电位器仍接触不良。更换一只新的RP1后，经过适当的调整，经长时间使用，未出现烧坏针线圈的现象，故障排除。
提示：从图中可以看出，集成电路NE555被接成单稳态脉冲触发方式，其触发信号由②脚输入，④脚为复位端，②脚、④脚均为低电平有效。暂稳态时间由RP2和C17组成的电路确定。
当微电脑IC30（8255）的17脚有低电平的触发信号输出时，该信号分为两路：一路加至IC 17（NE555）的②脚，使NE555被触发，其输出端③脚被置于高电平，该高电平信号的下降沿送入IC13的⑨脚；另一路加至IC 13（74LS221）的②脚。
IC13的型号为74LS221，是一种单稳态多谐振荡器，其⑨脚内是一只反相器，当该脚输入的下降沿被反相后，触发74LS221，使其12脚有负脉冲信号输出。该负脉冲信号加至 IC6的⑤脚，经反相后从⑥脚输出，加至由VT21、VT23等组成的针驱动电路。
调节IC13输出的有效高电平的宽度，也就调节了送往针线圈的电流信号的占空比，进而也就调节了平均驱动电流。调节RP1的电阻值，即可改变针驱动电流的大小。因此，当RP1位置变动使针驱动电流变大时，必然会烧坏针线圈。
