得实AR2400,字车复位后报警
来源:本站整理  作者:佚名  2016-08-16 09:19:39

    故障症状:得实AR2400型针式打印机,开机后,字车能复位,但马上发出报警声,再按操作面板上各键,打印机均无反应。
    故障原因:晶体管阵列(STA405 A)的9脚对地击穿。
    分析检修:根据现象分析,上述故障可能发生在打印头驱动电路等相关部位。其检修方法如下。

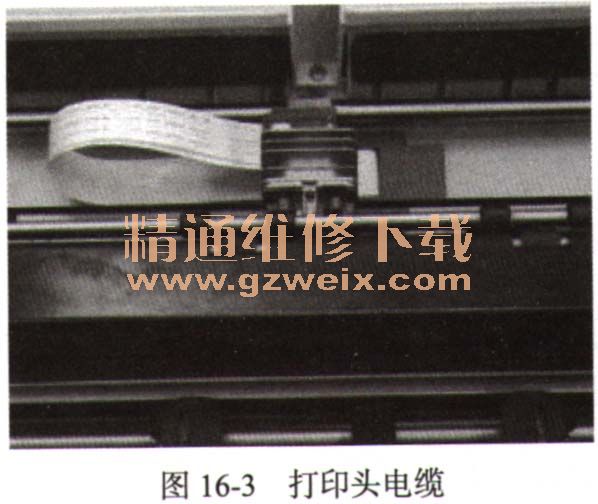

    步骤01  打开机盖,观察打印头电缆,如图16-3所示,发现电缆信号线有烧焦的痕迹。说明故障确实与打印头驱动电路有关。

    步骤02  AR2400打印机设置了晶体管损坏检测电路,其主要作用是防止因晶体管损坏而烧断打印头内的打印针线圈。与此电路直接有关的晶体管有12个,经用万用表静态测量,均未发现问题。但是打印头各针信号驱动晶体管阵列(共有6个)也分别是12个晶体管的对应的负载,如果它们中有一个短路,也相当于晶体管短路。
    步骤03  检查打印头各针信号驱动晶体管阵列,发现有一个晶体管阵列(STA405 A)的9脚对地击穿,从而造成打印头电缆出现过流而烧焦。
    步骤 04  更换相应晶体管阵列和打印头电缆后,开机测试,故障排除。
