富士通DPK8X00E旋转走纸手柄时打印机内冒烟
来源:本站整理  作者:佚名  2016-12-19 14:26:07

故障症状:富士通DPK8X00E型针式打印机,联机工作时,旋动走纸手柄,打印机内冒烟。
故障原因:走纸电动机本身损坏。
分析检修:根据现象分析,上述故障可能发生在走纸电机控制电路等相关部位。
由原理可知,打印机走纸手柄可以在脱机状态下入工讲很纸。而联机T作时_字银尸:朴千普控状态,如果仍然入工旋转手柄强行进纸,很容易造成对走纸电动机及控制电路、驱动员电路的损坏。
由电路分析可知,相数据LFM0-LFM3由LS12按CPU要求提供相驱动LFDV0-LFDV3及+34V到字车电动机。

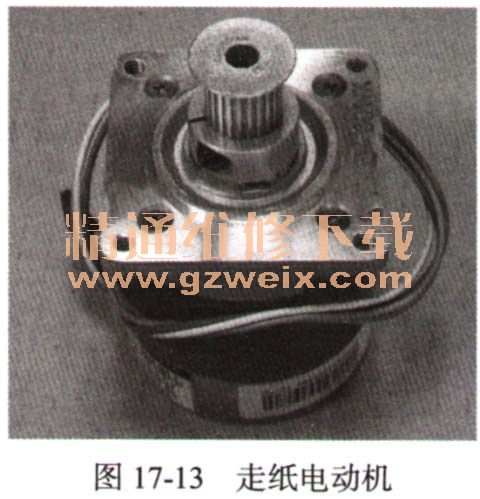

检修时,打开机盖,脱机时按“进纸”键用示波器,观察LS12的10~13脚,发现有相数据,信号17也正常,由此判定走纸电动机(如图17-13所示)本身损坏。

更换走纸电动机后,开机测试,故障排除。
