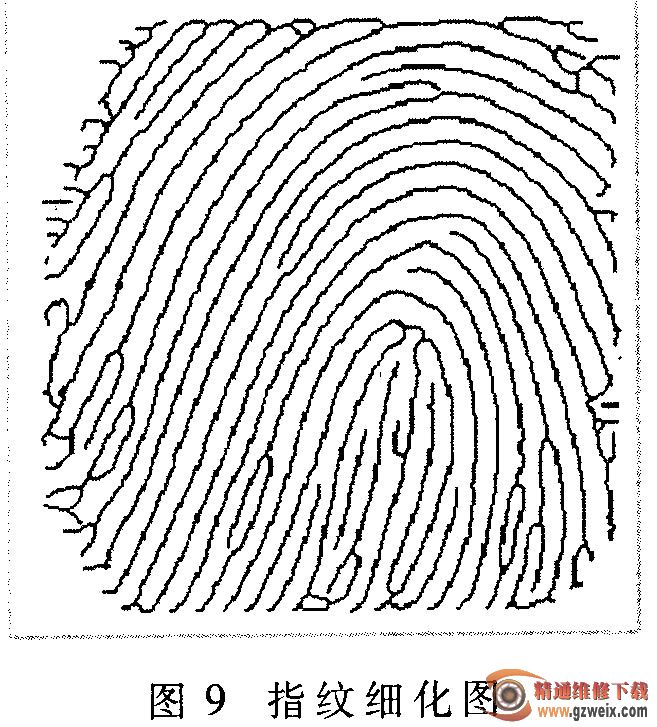

图7为Matlab工具实现算法的仿真图，图8为硬件电路处理后的指纹数据。由Matlab工具显示的图可见，硬件电路的实现效果良好；滤波后的指纹方向图更加平滑，映射指纹纹理方向，修正了图7(a)方向的跃变；增强指纹图像修复了原图脊线断点，增强了纹线结构。另外，从增强后的细化图（如图9所示）可以看出，增强算法有效减少了因指纹质量而产生的伪特征值。



    本文设计了一款用于指纹图像增强的硬件电路，从仿真结果可以看出，电路能较好地对低质量指纹图像的纹理结构进行修复，并可以为指纹预处理过程省去自适应二值化这一复杂步骤，有较高的实用价值，可以应用在指纹识别专用集成电路中。



    尽管该电路有着不错的处理效果，但也可以看出在指纹边界处，特别在指纹方向跃变的交界处，其周边指噪声。精确地计算指纹方向图与好的指纹分割算法是一个好的增强算法的前提，这也将是以后研究的重点。



参考文献

[1]Ling Hong，Anil Jain ．Fingerprint enhancement [C].ThirdIEEE Workshop on Applications of Computer Vision，1996：202-207．

[2] O’Gorman L，NICKERSON J V . An approach to fingerprintfilter design[J]．Pattern Recognition，1989，22(1)：29-38．

[3]罗军，肖芳，毛雪莹，等．基于FPGA的方向滤波指纹图像增强算法实现[J]．电子技术应用，2010,6(1):13-20.

[4]张烽．基于FPGA嵌人式指纹识别系统研究[D]．重庆：重庆大学，2007.

[5]乔治宏，吴晴，乔雨峰．基于方向滤波的指纹图像增强算法研究[J]．计算机工程与应用，2004(35) : 87-89.

[6] Zhang Hong，Wang Xinsheng.A new fingerprint enhancementalgorithm [ C ]．IEEE International Conference BroadbandNetwork and Multimedia Technology，2005：1222-1225．

[7]郭娟．基于FPGA硬件方式实现的指纹识别系统研究[D].上海：上海微系统与信息技术研究所，2007.

[8]夏闻宇．Verilog数字系统设计教程（第二版）[M]．北京：北京航空航天大学出版社，2008.
