0 引言
    随着集成技术的迅猛发展，体积小巧的便携通信设备有了更加广阔的市场前景。但是对于应用于这些便携式设备中的音频功率放大器芯片则有更加严格的要求。便携式设备体积小，由电池供电，所以要求音频功率放大器芯片有尽可能少的外围设备，尽量低的功耗。此外，对于通信设备而言，在频率217 Hz时会产生CDMA噪声，所以音频功率放大器必须也有较强的电源抑制比(PSRR)。本文中的音频功率放大器就是为了使用尽可能少的外部组件提供高质量的输出功率而专门设计的，它不需要外接自举电容和耦合电容，所以非常适合于移动电话或其他低压设备。

l 电路结构设计
    众所周知，AB类功放有比A类功放更高的效率，比B类放大器更低的交越失真。是现在音频功率放大器市场上的主力军。输出运放是整个电路的核心，它的性能直接影响着整个芯片的各性能参数。
1．1 运放结构的选择

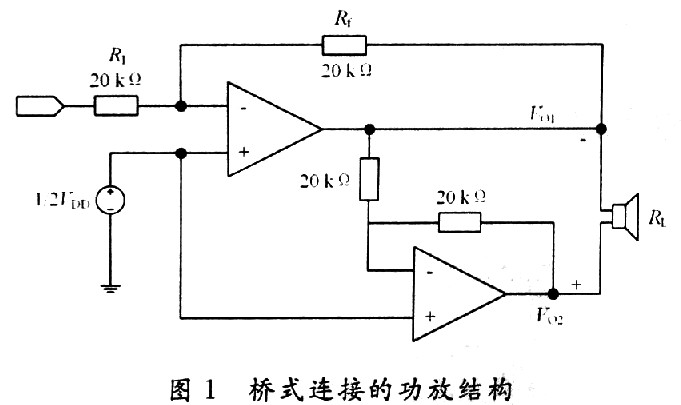

    本文中运用两个AB类输出的运放组成桥式结构，如图1所示。第一个放大器的增益可由外部设置，而第二个放大器的增益是内部固定的单位增益。第一个放大器的闭环增益由Rf和RI的比值来确定，第二个放大器的增益由内部两个20 kΩ的电阻固定。图l中可以看出，第一个放大器的输出作为第二个放大器的输入，这样使得两个放大器的输出在幅值上是相等的，而相位上相差180°。因此，整个电路的差分增益为：

    桥式结构的工作不同于经典的单端输出而负载另一端接地的放大器结构。和单端结构的放大器相比，桥式结构的设计有其独特的优点。它可以差动驱动负载，因此在工作电压一定的情况下输出电压的摆幅可以加倍。在相同条件下，输出功率是单端结构的4倍。桥式结构和单端结构相比还有另外一个优点。由于是差分输出，Vo1和Vo2偏置在1／2VDD，因此在负载上没有直流电压。这样就不需要输出耦合电容，而在单电源供电单端输出的放大器中这个电容是必须的，没有输出耦合电容，负载上1／2VDD的偏置可以导致集成电路内部的功耗和可能的响度损失。鉴于以上的种种优点，这里选择的电路结构为，由两个AB类输出运放组成的桥式连接放大器结构。
1．2 放大器电路结构

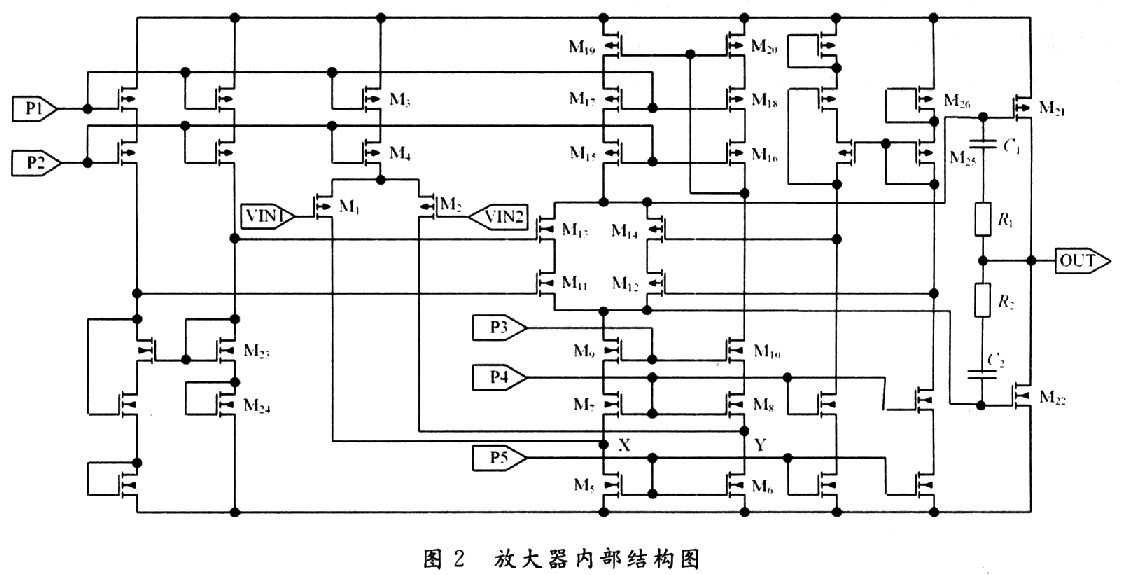

    放大器电路图如图2所示。放大器第一级为折叠共源共栅结构，这种结构改善了两级运算放大器的共模输入范围以及电源噪声抑制特性。它可以看做是一个差分跨导级与电流级级联再紧跟一个Cascode电流镜负载的结构。第二级为AB类推挽式输出，这种输出可以高效地利用电源电压和电源电流。和一般共源共栅放大器所不同的是，在输出端加入了M11，M12，M13，M14四个管子，使单端输出变成了双端输出。这四个管子与偏置电路、第二级的推挽式输出电路共同组成了两个跨导线性环。

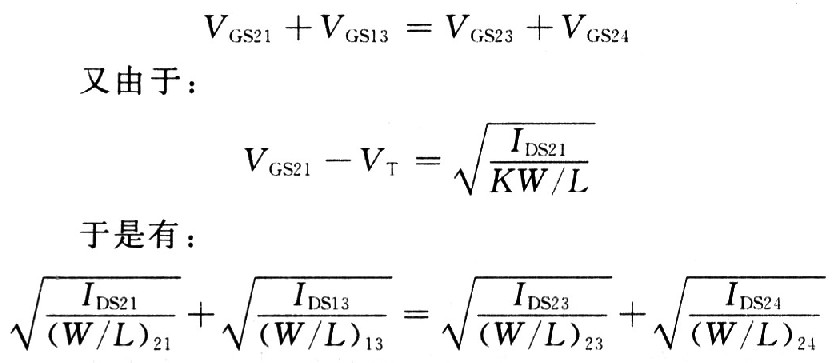

    跨导线性环是一个通过非线性电路提供线性关系的电路。图2中M21，M13，M23，M24和M22，M12，M25，M26各组成了一个跨导线性环，容易得出：
