新型双声道音频功率放大电路AD52580简介
来源:家电维修  作者:佚名  2018-04-25 08:05:49

    AD52580是高效D类双声道音频功率放大电路,具有可调功率极限函数和动态温度控制功能,其功放输出供电电压为8V~26V,模拟电路供电电压3.3V,输出功率为20W×2(RL=8、Q);单声道BTL输出功率为40W×2(RL=4Ω)。

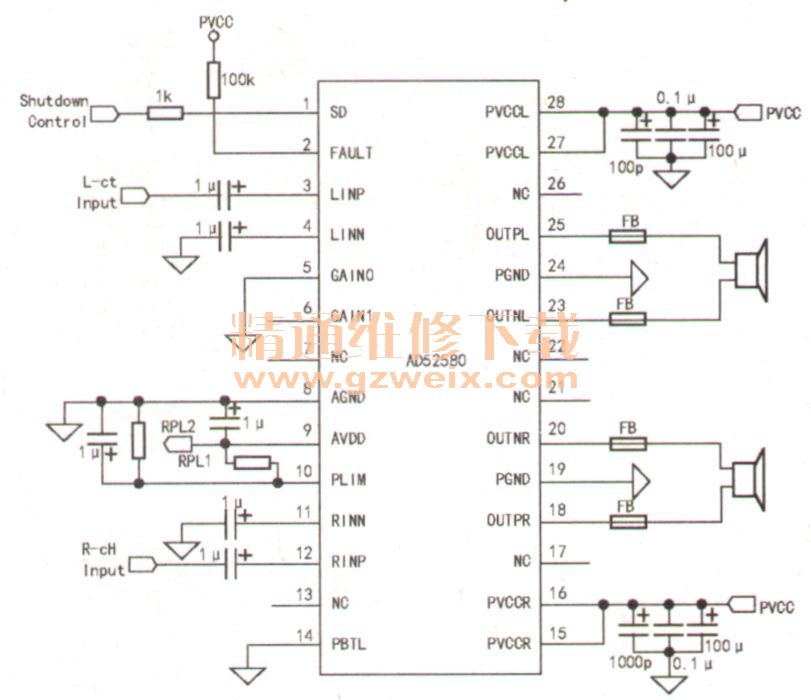

    AD52580采用E -TSSOP -28L或E -TSSOP-24L两种封装形式,其引脚功能如表1所示。该芯片在创维46E5CHR(8M32机芯)、42E330E(8R49机芯)等LED液晶彩电中的应用电路如图1所示。
