基于PLC的TTU通信模块的设计
来源:本站整理  作者:佚名  2010-07-09 08:54:17



在电力供配电系统中,配电变压器监测终端(TTU)用于对配电变压器的信息采集和控制,它实时监测配电变压器的运行工况,并能将采集的信息传送到主站或其他的智能装置,提供配电系统运行控制及管理所需的数据。一般要求TTU能实时监测线路、柱上配电变或箱式变的运行工况,及时发现、处理事故和紧急情况,并具有就地和远方无功补偿和有载调压的功能。由此可见,TTU除具有数据采集与控制功能外,另一个重要功能就是通信功能[1]。
  电力线载波通信技术出现于20世纪20年代初期,它以电力线路为传输通道,具有可靠性高、投资少、见效快、与电网建设同步等得天独厚的优点。电力线载波又分为高压电力线载波(电力线载波中通常指35 kV及以上电压等级)、中压电力线载波(10 kV电压等级)和低压电力线载波(380/220 V电压等级)[2]。
1 配变监测终端通信模块的硬件设计
1.1配电自动化对TTU通信的要求[1]

  根据配电自动化系统的要求,配变监测终端TTU对上应能与配电子站或主站进行通信,将终端采集的实时信息上报,同时接收子站/主站下达的各种控制命令,对下要求可与附近的配变监测终端(TTU)或其他智能设备进行通信。因此,对配变监测终端通信功能的要求比较严格,无论通信方式、通信协议、通信接口都要满足配网自动化系统的要求,主要包括:
    (1)通信的可靠性:配变监测终端的通信应能抵制恶劣的气候条件,如雨、雪、冰雹和雷阵雨,还有长期的紫外线照射、强电磁干扰等。
    (2)较高的性价比:考虑通信系统的费用,选择费用和功能及技术先进性的最佳组合,追求最佳性价比。
    (3)配电通信的实时性:电网故障时TTU快速及时地传送大量故障数据,配变监测终端的通信系统必须具有双向通信的能力,具有半双工或全双工的能力。
    (4)通信方式的标准化及通用性:配变监测终端的通信系统包括发送器、接收器。使用中常常需要与其他配电设备进行通信,因此应尽量选择具有通用性、标准化程度高的通信方式及设备,便于使用和维护。
1.2 TTU通信模块的构成
1.2.1 通信模块的整体框图

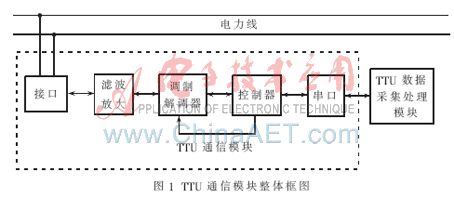

  TTU的通信模块整体框图[3]如图1所示。

    接口通过电力线接收来自主站的命令信息,经过滤波放大后,命令经过解调送到控制器,然后控制器通过串口将主站命令发送给数据采集与处理模块。数据采集与处理模块根据接收到的主站命令对配电变压器的数据进行采集,经过分析处理后,将数据信息通过串口发送给通信模块的控制器,再经过调制,最后经由接口发送到电力线上,等待主站接收。
1.2.2 电力线载波芯片的选择
  在电力线载波通信中,电力线载波芯片起着至关重要的作用,它直接影响到信息的准确传送,因此电力线载波芯片的选择是十分重要的。
  XR2210/XR2206套片或LM1893是比较早的电力线载波芯片。XR2210/XR2206是一组FSK方式的调制解调芯片,并不是专门针对电力线载波通信设计的。LM1893是美国国家半导体公司生产的modem芯片,采用FSK调制解调方式,它只是对一般FSK调制解调芯片稍作改进,目前,这两款modem芯片在国内基本没有采用。SSC P300是Intellon公司采用现代最新通信技术设计的电力线载波modem芯片。它采用了扩频(Chirp方式)调制解调技术、现代DSP技术、CSMA技术以及标准的CEBus协议,可称为智能modem芯片,体现了modem芯片的发展趋势。但它是Intellon公司按北美地区频率标准、电网特性,特别针对家庭自动化而设计的。频率范围100 kHz~400 kHz,电网电压480 Y/277 Vac、208 Y/120 Vac、60 Hz,不适合我国50 Hz电网频率。ST75xx芯片是SGS-THOMSON公司专为电力线载波通信而设计的modem芯片。由于它是专用modem芯片,所以除有一般modem芯片的信号调制解调功能外,还针对电力线应用加入了许多特别的信号处理手段,目前,在国内电力线载波抄表领域应用广泛。

[1] [2] [3]  下一页
