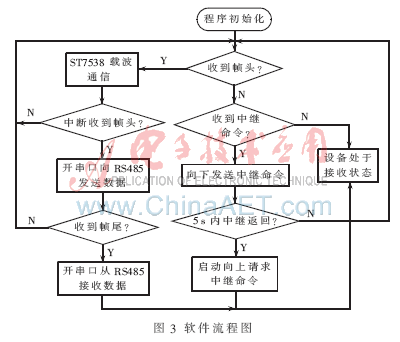

当通信模块判断有帧命令接收时，开始解调，即载波接收，限定时间为5 s，在解调过程中同时判断帧命令，有则重新连续解调。有帧命令接收时才允许串口接收，限定时间为1.5 s。接收帧命令开始解调后，即向串口发送命令，TTU数据采集端接收到命令后,根据命令的指示进行数据的采集与处理，分析数据状态，并把采集与分析结果发送到串口。当通信模块接收帧头找到后1.5 s内收到采集端的返回数据，则将数据进行调制，向电力线发送，即载波发送，限时5 s，若帧头找到后1.5 s内没有收到采集端的返回数据,则禁止接收TTU采集端的数据。载波发送完毕，通信模块再次回到接收状态，等待主站的下一次命令。
    本文实现了配电变压器监测系统通信模块的设计，该模块基于电力线载波通信技术，通过电力线与配电主站进行通信，无需另架线路，具有性价比好，集成度高，工作可靠的优点。通信模块与配电变压器的数据采集与分析处理模块结合在一起，构成配电变压器的监测终端，使配电变压器监测终端集采集、处理、通信于一体，改善了配电变压器监测终端的功能，优化了其设计，提高了整个监测终端的性能，具有很好的发展前景。
参考文献
[1]    曹建平，戴娟，倪瑛.配电变压器监测终端的通信技术[J].南京工业职业技术学院学报，2005，5（2）：62-65.
[2]    贺良华，荣佳.基于低压电力线载波通信的用电量智能监测系统的设计[J].自动化技术与应用，2009，28(2)：35-38.
[3]    梁峰.电力线载波通信模块硬件设计[D].成都：电子科技大学，2006.
[4]    赵峰，黄建国.一种基于ARM7与ST7538的电力线载波通信模块的设计[J].计算机与通信技术，2006，15(2)：35-40.
[5]    肖辉.中压配电载波通信技术研究[D].长沙：湖南大学，2002.
