摘要：讨论了几种常用的串联谐振单相全桥逆变器的功率和频率控制方法，比较了各种方法的优缺点，同时对脉宽加频率调制的方法进行了较深入的讨论。


关键词：调幅控制；脉冲频率调制；脉冲密度调制；谐振脉冲宽度调制；脉宽加频率调制ResearchonControlMethodsof

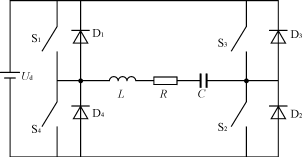

图1串联谐振逆变器结构

1引言

随着可自关断电力电子器件的发展，串联谐振逆变电路获得越来越多的应用，各种适合于串联谐振逆变电路的控制方法不断出现。本文对常用的调幅控制、脉冲频率调制、脉冲密度调制以及谐振脉冲宽度调制等控制方法进行了讨论和比较。特别对脉宽加频率调制的控制方法进行了较详细的分析。 2串联谐振逆变器基本结构

串联谐振逆变器的基本原理图如图1所示。它包括直流电压源，和由开关S1～S4组成的逆变桥及由R、L、C组成的串联谐振负载。其中开关S1～S4可选用IGBT、SIT、MOSFET、SITH等具有自关断能力的电力半导体器件。逆变器为单相全桥电路，其控制方法是同一桥臂的两个开关管的驱动信号是互补的，斜对角的两个开关是同时开通与关断的。 3串联谐振逆变器的控制方法

3.1调幅控制（PAM）方法

调幅控制方法是通过调节直流电压源输出（逆变器输入）电压Ud（可以用移相调压电路，也可以用斩波调压电路加电感和电容组成的滤波电路，来实现调节输出功率的目的。即逆变器的输出功率通过输入电压调节，由锁相环（PLL）完成电流和电压之间的相位控制，以保证较大的功率因数输出。

这种方法的优点是控制简单易行，缺点是电路结构复杂，体积较大。

3．2脉冲频率调制(PFM)方法

脉冲频率调制方法是通过改变逆变器的工作频率，

()

控制技术

图2PDM控制原理图

图3谐振脉冲宽度调制①

①：图3、图4及图5中为避免桥臂直通，S1、S4及S2、S3管应遵循先关断后开通的原则，S1、S4及S2、S3门极触发脉冲应有死区时间。因本文重点讨论控制方法，故图中没有画出。
