可容纳四组参賽的数字式抢答器电路
来源:本站整理  作者:佚名  2010-05-13 15:36:15



设计一个可容纳四组参賽的数字式抢答器,每组设一个按钮供抢答使用。抢答器具有第一信号鉴别和锁存功能,使除第一抢答者外的按钮不起作用;设置一个主持人“复位”按钮,主持人复位后,开始抢答,第一信号鉴别锁存电路得到信号后,用指示灯显示抢答组别,扬声器发出23秒的音响。
*设置犯规电路,对提前抢答和超时答题(例如3分钟)的组别鸣笛示警,并由组别显示电路显示出犯规组别。
   设置一个计分电路,每组开始预置10分,由主持人记分,答对一次加1分,答错一次减1分。

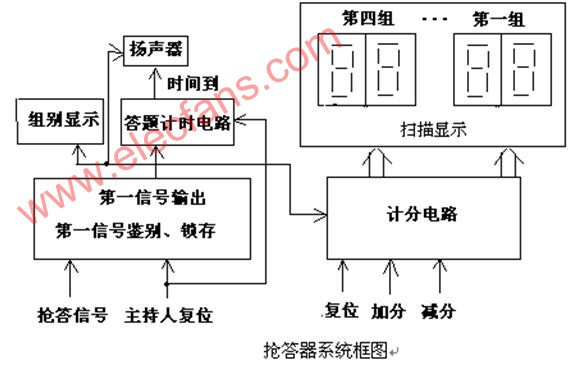

设计提示

鉴别锁存模块

1.此模块的关键是准确判断出第一抢答者并将其锁存,实现的方法可使用触发器或锁存器,在得到第一信号后将输入封锁,使其它组的抢答信号无效。
2.形成第一抢答信号后,用编码、译码及数码显示电路显示第一抢答者的组别,控制扬声器发出音响,并启动答题计时电路.

答题计时模块
计分电路模块

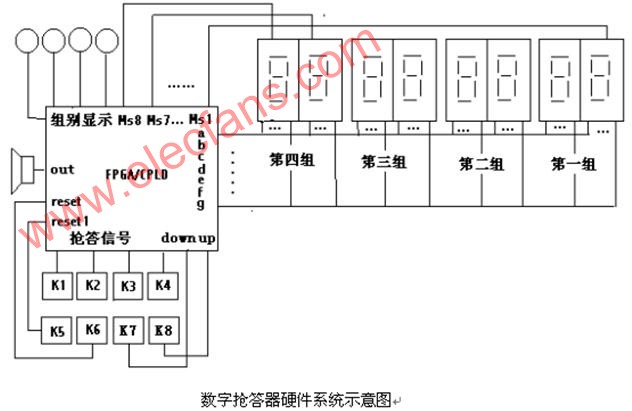

扫描显示模块
