0  引言

GSM(GlobaI System for Mobile communication)系统是比较成熟完善，且应用最为广泛的一种基于时分多址技术的移动通信系统。基于GSM的短信息服务(SMS Short Message Service)是一种在移动网络上传送简短信息的无线应用，是一种信息在移动网络上储存和转寄的过程。由于公共GSM网络在全球范围内都已实现了联网和漫游，因此，建立上述系统不需再组建专用通信网络，所以具有实时传输数据功能的短信应用得到了迅速普及。

温度报警监控系统是由单片机控制多个温度采集模块，并采集多个点的数据，在进行相应的处理后，通过SMS上报。在实际应用中，有很多场合都需要对环境温度进行监控。

1  系统结构

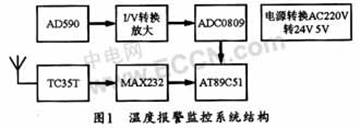

手机短信温度报警系统主要分为电源部分、GSM模块、温度采集和单片机四个部分。该系统可以监控环境温度是否在设定的范围内，若超出范围，即可通过SMS给设定的手机号码发送报警短信。其系统结构如图1所示。



本温度采集部分采用AD590来采集温度，采用精密电阻进行I／V转换再放大，同时采用ADC0809进行模数转换。电源部分通过变压器将交流220V转为直流24V再转为5V用于给其他部分供电。单片机控制采用AT89C51ED2单片机来采集数据并控制GSM模块。GSM模块采用Siemens的TC35T集成模块。

2 硬件系统设计

2.1 TC35T模块

TC35是Siemens公司推出的新一代无线通信GSM模块，利用它可以快速、安全、可靠地实现系统方案中的数据、语音传输、短消息服务(Short Message Service)和传真。该模块的工作电压为3.3～6.5 V，可以工作在900 MHz和1 800 MHz两个频段，其所在频段的功耗分别为2W(900MHz)和1 W(1800 MHz)。该模块有AT命令集接口，支持文本和PDU模式的短消息、第三组的二类传真、以及2.4 k，4.8 k，9.6 k的非透明模式。此外，该模块还具有电话簿功能，可多方通话，并具有漫游检测功能，其常用工作模式有省电模式和IDLE、TALK等模式。通过独特的40引脚的ZIF连接器可实现电源连接以及指令、数据、语音信号及控制信号的双向传输。通过ZIF连接器及50 Ω天线连接器，可分别连接SIM卡支架和天线。

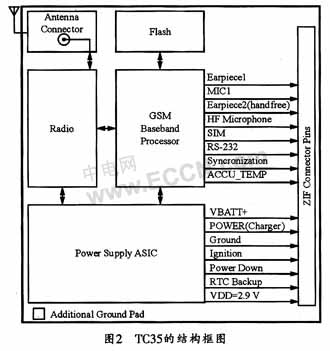

TC35模块主要由GSM基带处理器、GSM射频模块、供电模块(ASIC)、闪存、ZIF连接器、天线接口等六部分组成。作为TC35的核心，基带处理器主要处理GSM终端内的语音和数据信号，并涵盖了蜂窝射频设备中的所有的模拟和数字功能。在不需要额外硬件电路的前提下，可支持FR、HR和EFR语音信道编码。TC35的结构如图2所示。
