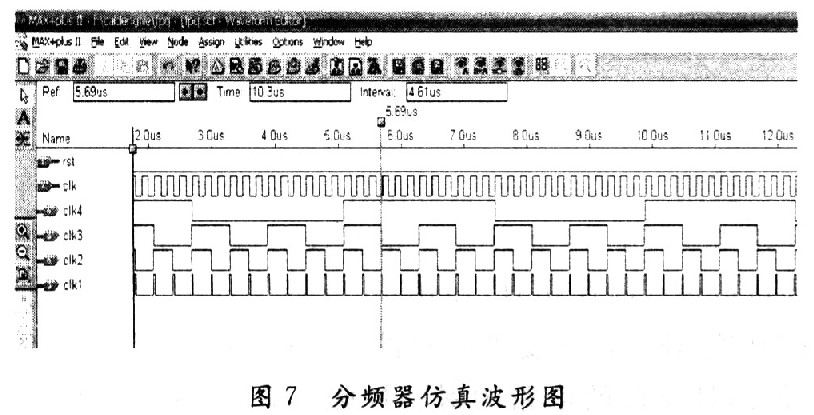

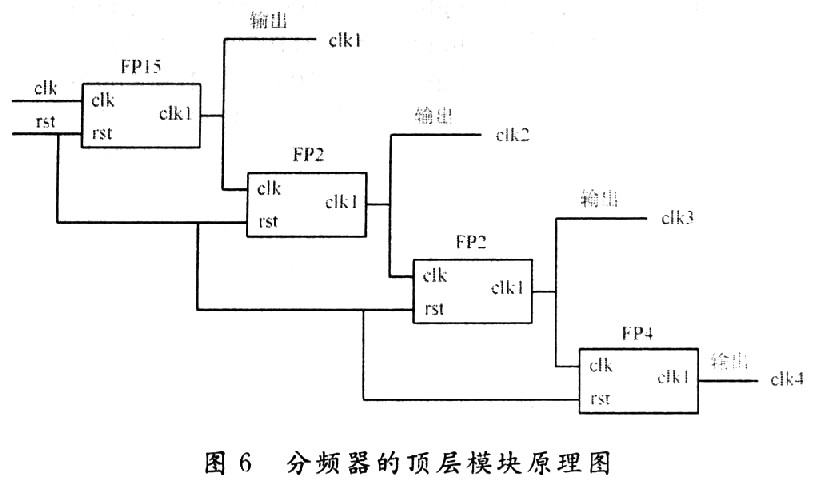

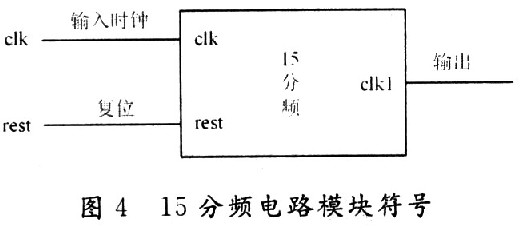

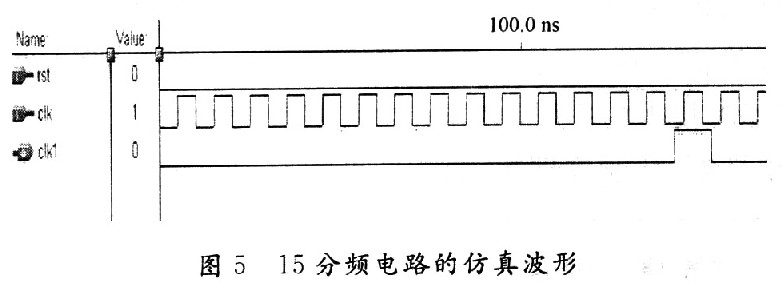

四频率输出分频器的顶层模块原理图如图6所示,仿真波形如图7所示。

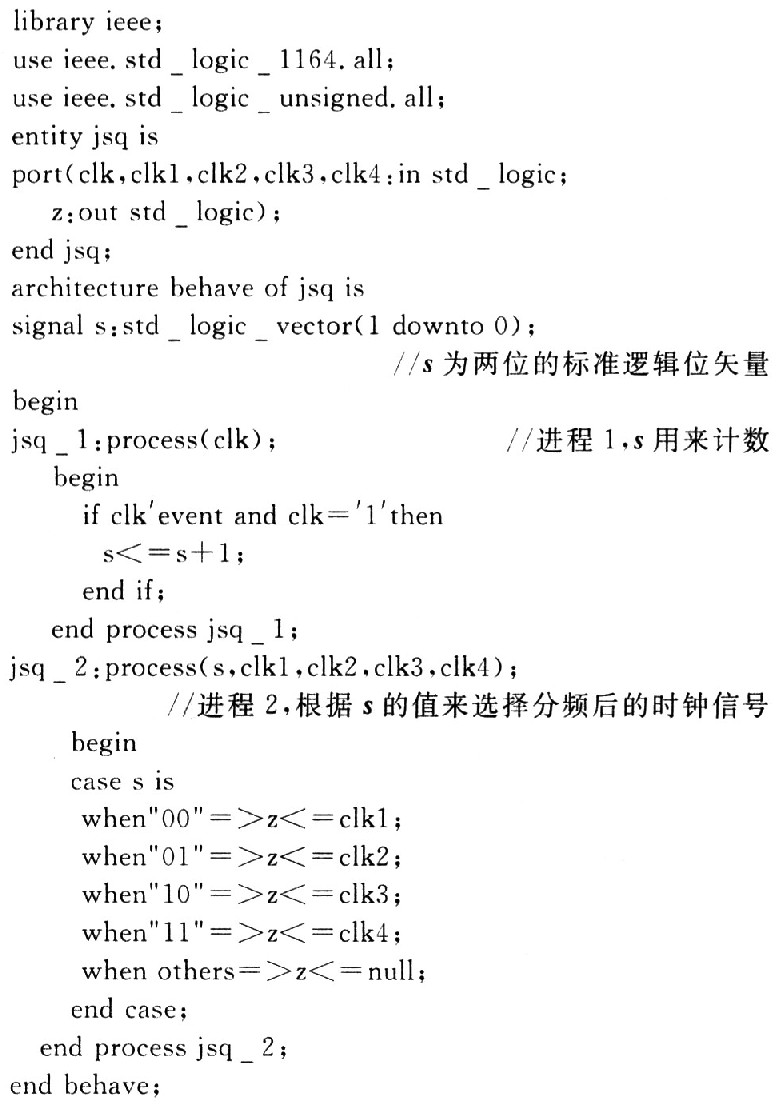

(2)四选一控制器。四选一控制器的功能是从分频器中选择不同的时钟信号送给彩灯控制器,实现彩灯闪烁频率的变化,如图8,9所示。源代码如下:
(3)彩灯控制器。彩灯控制器电路是整个设计的核心,它控制整个设计的输出效果也就是图案的样式变化。在电路中用1代表灯亮,用O代表灯灭,由0,1按不同的规律组合代表不同的灯光图案,同时使其选择不同的频率,以实现多种图案及多种频率的花样功能显示。该程序充分证明了用VHDL设计电路的灵活性,即可以通过改变程序中输出变量的位数来改变彩灯的数目。如图10,1l所示。
