电路的功能

如果定时脉冲的精度要求不要高，可使用CR充放电式定时器，只要改变CR参数，就能产生很宽的脉冲。

555定时IC是一种早期的单稳态多谐振振荡器IC，现在仍被广泛应用，主要用作单稳态多谐振振荡器和自激多谐振荡。

电路工作原理

输入触发信号电平低于电源电压的1/3时，内部比较器开始工作，触发电路被触发，放电晶体管断开，电容C1被充电电压超过VCC的2/3时，比较器再次工作，放电晶体管管把C1中积蓄的电荷放掉，然后等待下次触发，脉冲宽幅度YW由TW=1.1C1.R1确定。

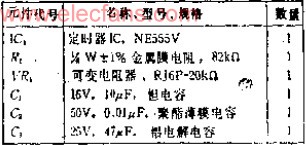

虽然电阻误差为1%左右，但对CR常数偏差的影响较大，若把电阻R1的一部分必用可变电阻，便可得到准确的脉冲宽度。例如，为了产生100MS的脉冲，先假定R1的阻值范围为数千欧姆~数十千欧姆，然后计算C1的容量，因为C1=100*10的-3次方/1.1*10的-4次方≈9*10的-6次方，所以C1容量取10UF，R1的阻值则为9.09K（R1=TW/1.1C1），可在8.2K的电阻上串联一个2K的可变电阻构成。如C1的容量取1UF，R1的阻值则为上述值的10倍，即90.9K。

为了使控制电压接线端不受电源噪声影响，必须加旁路电容C2。C3为电源的旁路电容。在反复充放电的定时电路中，电源电流成脉动式，为了避免给周围电路带来不良影响，C3的容量应为数微法~数十微法。

如要长时间定时，可用C-COS555芯片。
