3．3 VML实现温湿度数据显示

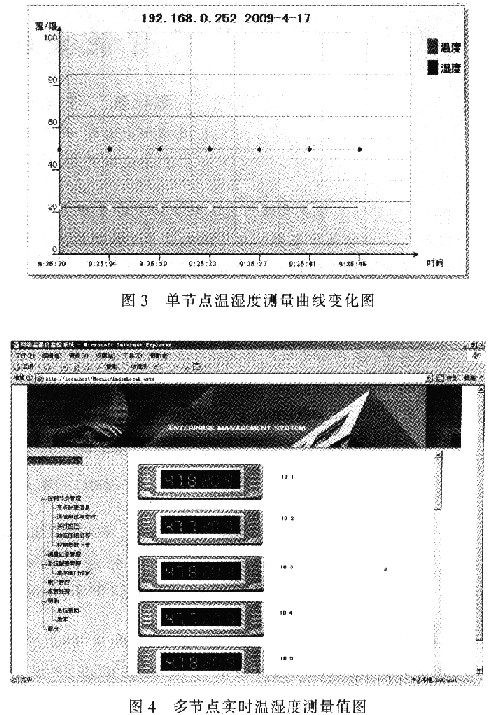

    当浏览器接收到服务器端回传的测量数据后必须以清晰、友好的界面显示。为了减轻服务器负担，应该避免在服务器端绘制图表(传统的ASP．NET图表实现方法)而应在浏览器端实现。实现的方案也较多，比如ActiveX、Java applet、SVG、VML等。ActiveX和Java applet是在网页上插入二进制形式的组件实现动态、交互式的多媒体网页，但是二进制形式的代码对浏览器端是一个安全威胁，因此一般的ActiveX或Java applet需要经过数字签名才能被用户接受；此外微软操作系统的版本改变也会影响对ActiveX和Java applet的支持。而SVG和VML则是通过特定的脚本语言实现在浏览器端的作图，其代码对客户端是开放的，因此不存在安全问题。SVG需要浏览器安装相应的插件才能工作，而VML得到目前主流浏览器IE的支持不需要任何安装，因此本系统选取VML的实现方案。VML(Vector Markup Language)是一种用矢量描述图形的语言，其图形可以任意放大缩小而不损失质量，在VML里面，标记使用的是XML扩展。结合Javascript脚本语言，VML可以动态显示图形。VML避免了由第三方提供数字签名，也不需要安装IE新插件，实现结果如图3和图4所示。图3是将各节点上传的温湿度测量值绘成的曲线图，客户可以一目了然地了解每个节点在一段时间内的温湿度变化情况。图4是动态更新的同时显示多节点的实时温湿度测量值。

4 结束语
    本文主要介绍了一种新型的基于网络的温湿度监控传输系统的研制，其创新的技术特点体现在：通过采用高性能的温湿度测量器件达到了更高的测量精度；采用模糊控制技术进行湿度调控，减少了系统的状态切换，控制效果好；Flash文件存储方案，完成了测量数据的保存、擦除。此外，网络监控方案采用了AJAX技术，实现了传感器测量数据的异步传输，提高了系统的响应速度；并采用了VML实现了测量数据的动态显示。这种方案也可以推广应用于其他传感器的网络监控系统。
