摘要：电流型控制芯片是目前较流行的开关电源控制芯片。本文详细介绍了一种实用电路。

关键词：电流型控制芯片

1引言

众所周知，电流型控制芯片除保留了电压型芯片的输出电压反馈部分外，又增加了一个反馈环节：把电流信号VS与误差放大器的输出VE进行比较，然后去控制锁存器。如图1所示。

其工作原理是：恒频时钟脉冲置位锁存器输出脉冲驱动功率管导通，电源回路中的电流脉冲幅度逐步增大；当电流信号幅度达到VE电平时，脉冲比较器的状态翻转，锁存器复位，驱动撤除，功率管截止。线路就是这样逐个地检测和调节电流脉冲，达到控制输出的目的。

2UC3842简介

通过一种高效单端反激DC/DC变换器予以说明。该电路采用UC3842，它是一种高性能的固定频率电流型控制芯片，能很好地应用在隔离式单端开关电源的设计以及DC/DC变换器设计之中，它最大的优点是外接元件少，外电路装配简单，成本低廉。

图1电流型控制芯片原理

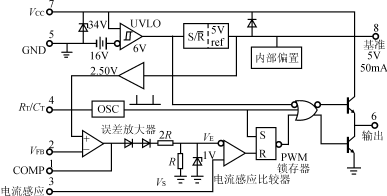

图2UC3842功能框图

它的功能框图如图2所示，主要管脚功能如下：

1脚：误差放大器输出，可接RC补偿网络到误

差放大器的反相输入端，来决定放大器的闭环增益和频率响应，使芯片工作稳定。

2脚：误差放大器反相输入端，接收外控制信号。

3脚：电流信号采集端，用以采集初级线圈的电

流信号，通过采样电阻产生的电压与误差放大器输出的误差电压比较后，产生调制脉冲宽度的脉冲信号，来控制初级峰值电流，故称此类芯片为电流型脉冲宽度调制器。

4脚：外接定时电阻RT和定时电容CT决定振荡

器工作频率，f=1.8/RT.CT

5脚：GND接地脚。

6脚：输出驱动脚，采用图腾柱输出电路，输出电流可
